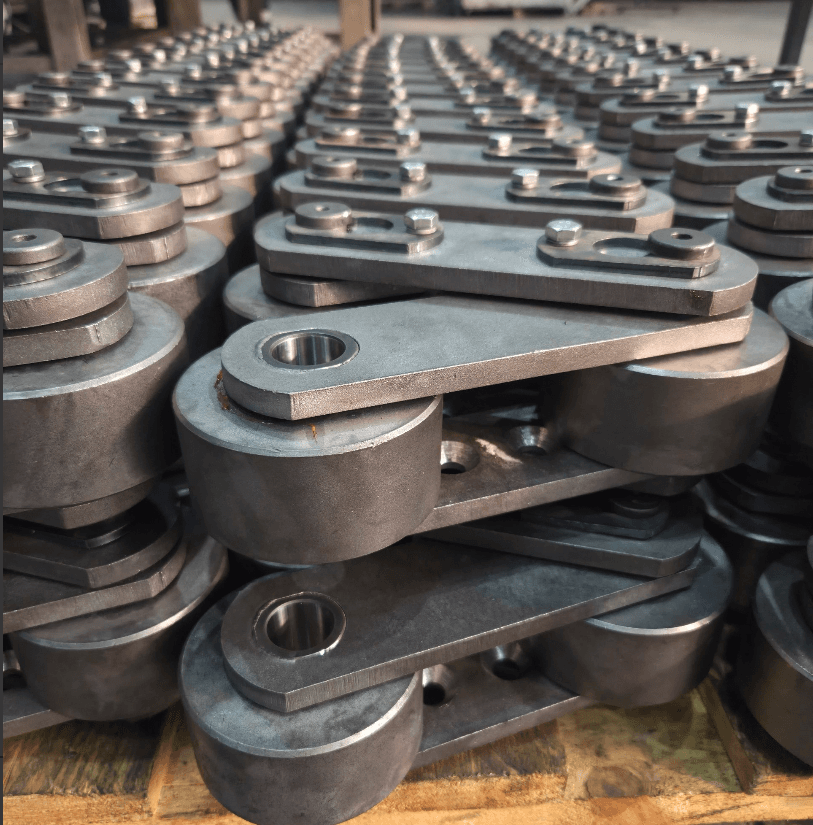

Цепи для производства минеральной ваты: тяговые цепи КВО и КП — конструкция, подбор, замена

Производственная линия минеральной (каменной) ваты — это непрерывный процесс, в котором два ключевых узла транспортировки работают с тяговыми цепями: камера волокноосаждения (КВО) и камера полимеризации (КП). Цепи здесь — не стандартные каталожные позиции. Каждая изготавливается под конкретную линию и не имеет универсальных аналогов.

В этой статье разберём конструкцию, условия работы и параметры подбора тяговых цепей для обоих узлов — с отличиями между ними и практическими советами по замене.

Тяговая цепь КВО: движет конвейер осаждения волокна

Камера волокноосаждения — узел, где базальтовые волокна из расплава оседают на сетчатый транспортёр, формируя равномерный ковёр. Тяговая цепь КВО приводит этот транспортёр в движение с заданной скоростью. Скорость движения цепи определяет плотность и толщину ковра — а значит, характеристики готовой теплоизоляции.

Условия работы цепи КВО: высокая запылённость базальтовым волокном, повышенные температуры, непрерывная тяговая нагрузка. Базальтовое волокно — агрессивный абразив: мельчайшие острые частицы проникают в шарниры цепи и ускоряют износ. Цепь КВО изнашивается быстрее чем в большинстве других промышленных применений.

Ключевые параметры цепи КВО: шаг и ширина определяются конструкцией транспортёра, разрушающая нагрузка — расчётным тяговым усилием с коэффициентом запаса не менее 6–8, марка стали — под условия запылённой высокотемпературной среды. Длина — точно по периметру замкнутого контура конвейера, отклонение недопустимо.

Тяговая цепь КП: работает в зоне термообработки

Камера полимеризации — узел, где волокнистый ковёр пропитывается связующим и запекается при высоких температурах. Условия работы цепи КП ещё жёстче чем в КВО: добавляется химическое воздействие связующего на основе фенолоформальдегидных смол и более высокий температурный режим.

Чем цепь КП отличается от КВО: более высокие требования к жаростойкости материала, устойчивость к воздействию связующего, нередко другой шаг и геометрия — под параметры конкретного конвейера КП. Ламели верхней и нижней зоны КП работают с разной интенсивностью нагрева, и цепь подбирается под общие условия камеры.

Сравнительная таблица: цепь КВО и цепь КП

Когда менять цепь КВО или КП

Признаки износа тяговой цепи на производственной линии минваты:



• Вытяжение более 2–3% от номинальной длины — основной критерий



• Неравномерное движение транспортёра — рывки, колебания скорости конвейера



• Повышенный шум привода — цепь набегает на звёздочку неравномерно



• Ускоренный износ звёздочек — изношенная цепь с неправильным шагом разбивает зубья

При замене цепи — обязательно проверяйте состояние приводных звёздочек. При значительном износе зубьев — меняйте цепь и звёздочку в паре. Ассортимент цепей и звёздочек — в каталоге промышленных цепей и в каталоге звёздочек.

Как заказать цепь КВО или КП

Для заказа нужно предоставить: конструкторские чертежи или точные параметры действующей цепи (шаг, ширину, длину, марку стали), либо прислать образец изношенной цепи — специалисты АО «Металлург» снимут все параметры самостоятельно. Подробнее о производственных возможностях — на странице «Производство».

Примеры реальных поставок: 56,1 м цепи КВО для завода каменной ваты в Хабаровске.

О производителе

АО «Металлург» — производитель тяговых цепей КВО и КП для производственных линий минеральной и каменной ваты, Магнитогорск. 15 лет работы с теплоизоляционной отраслью. 250 сотрудников, ISO 9001:2015, поставки по России и СНГ.

Нужна цепь КВО или КП?

Изготавливаем тяговые цепи для камер волокноосаждения и полимеризации под заказ по чертежам или по образцу. Ассортимент — в каталоге промышленных цепей.

Отправить запрос — ответим в течение 24 часов.
