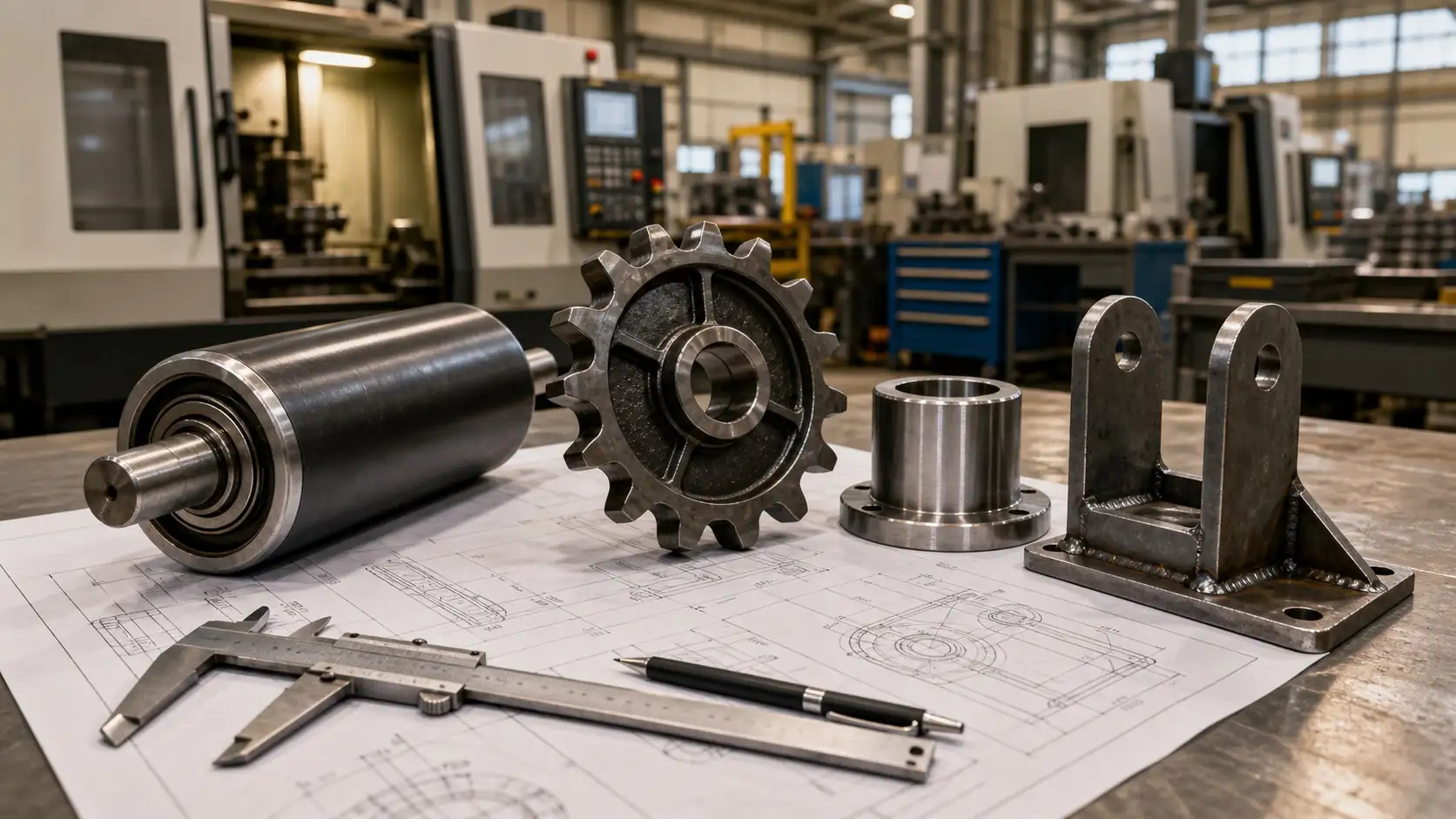

Изготовление деталей по чертежам: данные для расчета
Изготовление деталей по чертежам удобно начинать не с длинного описания задачи, а с набора исходных данных: чертежа, эскиза, образца, фото изношенного узла и условий работы детали. Чем точнее исходная информация, тем быстрее можно понять технологию, материал, объем обработки и ориентировочный срок изготовления.
АО «Металлург» изготавливает детали и комплектующие для промышленного оборудования: от отдельных позиций до комплекта деталей для планового ремонта, замены изношенного узла или подготовки к плановой ремонтной остановке. Если чертежа нет, можно начать с фото, размеров и описания места установки - специалисты подскажут, каких данных не хватает для расчета.
Какие детали можно рассчитать по чертежу
Чаще всего в расчет передают детали, которые работают в конвейерах, элеваторах, питателях, транспортерах, теплообменном и вспомогательном оборудовании. Для таких задач важны не только размеры, но и нагрузка, среда, температура, абразивность материала и требования к ресурсу.
- Ролики и катки для конвейеров, питателей и транспортного оборудования.
- Звездочки, зубчатые венцы и сектора под шаг цепи, посадочные размеры и условия работы.
- Промышленные цепи, секции цепей, цепи с лотками, ковшами и специальными элементами.
- Ковши, лотки и футеровки для элеваторов, питателей, транспортеров и перегрузочных узлов.
- Детали пластинчатых питателей: пластины, паллеты, звенья, ролики и узлы под замену.
- Узлы рекуператоров и теплообменников, если требуется изготовление по ТЗ, чертежу или образцу.
Что приложить к заявке
Для первичного расчета достаточно передать все данные, которые уже есть у вас на руках. Даже если комплект неполный, по нему можно определить, какие вопросы нужно уточнить до запуска в работу.
- чертеж, эскиз, 3D-модель, спецификацию или номер чертежа;
- материал детали или требования к стали, твердости, износостойкости, коррозионной стойкости;
- количество деталей и желаемый срок поставки;
- фото детали, узла установки или изношенного образца;
- габариты, присоединительные размеры, посадки, отверстия, резьбы, шаг цепи или межосевые расстояния;
- условия работы: нагрузка, температура, абразив, влажность, контакт с пылью, клинкером, рудой, цементом или другим материалом;
- требования к обработке: токарная, фрезерная, лазерная или плазменная резка, сварка, вальцовка, термообработка.
Какие производственные операции могут понадобиться
Расчет по чертежу часто включает несколько операций. Например, заготовку нужно вырезать, обработать, сварить, завальцевать, провести термообработку или подготовить посадочные поверхности. Поэтому в заявке важно описывать не только саму деталь, но и ее назначение в узле.
- Механическая обработка - для корпусных деталей, плит, узлов, посадочных поверхностей и сложных элементов.
- Токарная обработка - для валов, осей, втулок, роликов, фланцев и тел вращения.
- Фрезерная обработка - для пазов, плоскостей, корпусов, кронштейнов и деталей с точной геометрией.
- Лазерная резка и плазменная резка - для листовых деталей, заготовок, раскроя и элементов металлоконструкций.
- Сварка - для сборных деталей, рам, ковшей, лотков, корпусов и металлоконструкций.
- Вальцовка - для цилиндрических, конических и радиусных элементов из листового металла.
- Термообработка - когда требуется повысить твердость, ресурс или стабильность детали.
Как ускорить расчет
Если деталь нужна срочно, лучше сразу указать причину: плановый ремонт, аварийная замена, подготовка к остановке линии, импортозамещение или изготовление аналога изношенной детали. Это помогает правильно расставить приоритеты и быстрее понять, можно ли рассчитать отдельную позицию или нужен комплект деталей.
Для повторяющихся узлов полезно приложить список позиций с количеством, материалом и примечанием по каждой детали. Если речь идет о конвейере, питателе или элеваторе, отдельно укажите тип оборудования, шаг цепи, ширину полотна, рабочую среду и материал, который транспортируется.
Когда лучше прислать образец или фото
Образец или фото особенно полезны, если чертеж старый, неполный или отсутствует. По изношенной детали можно оценить конструкцию, места крепления, характер износа и критичные размеры. В некоторых случаях это помогает не просто повторить деталь, а уточнить материал или исполнение под фактические условия работы.
Куда отправить данные
Для расчета подготовьте чертежи, фото, количество и короткое описание задачи. Отправить заявку можно через раздел Контакты или начать с общей страницы услуг металлообработки. Если нужно подобрать не одну деталь, а комплект для ремонта, укажите список позиций и желаемый срок поставки.
