Как рассчитать и подобрать звездочку для цепи

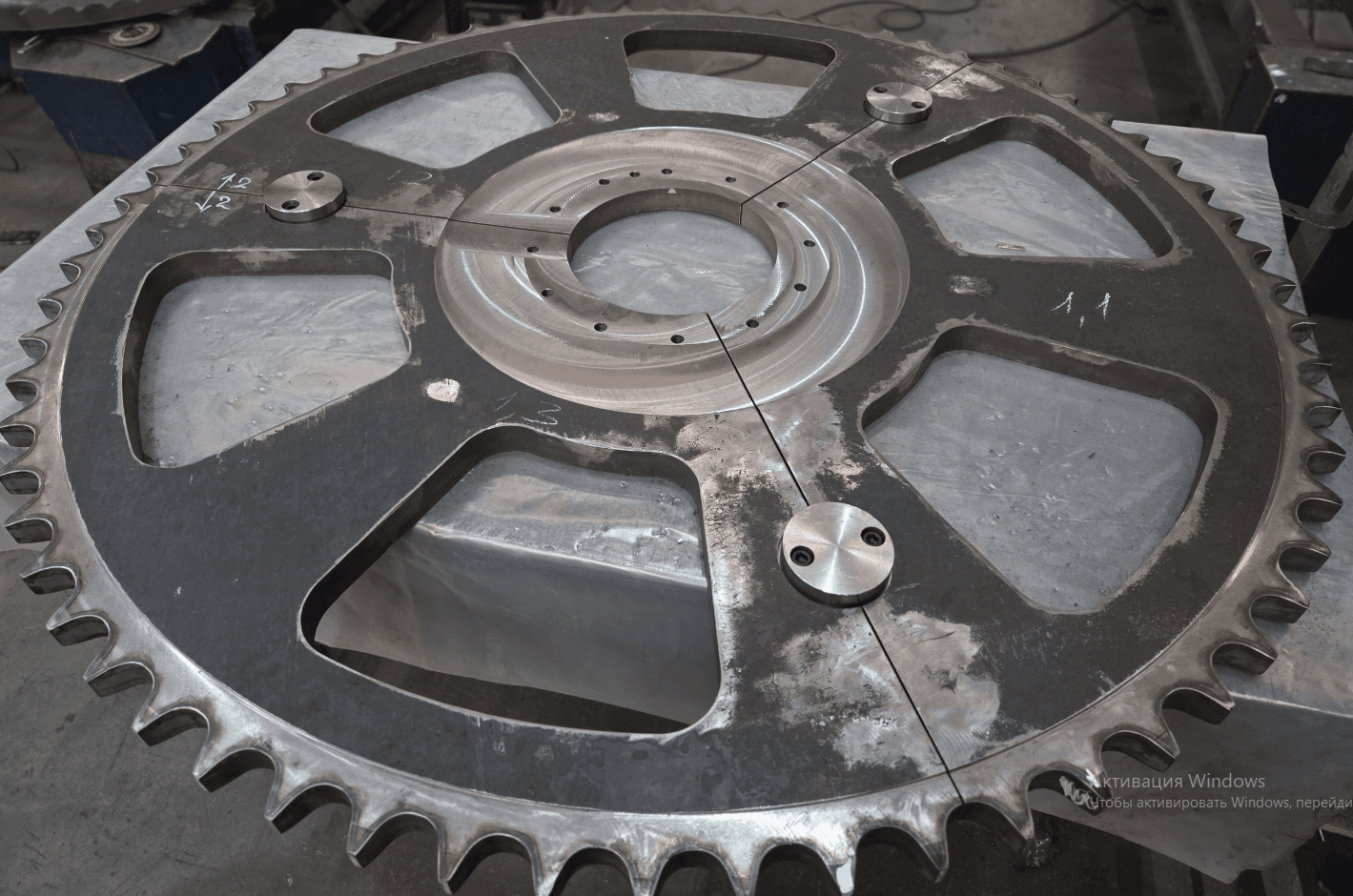

Звездочка для цепи должна совпадать с цепью по шагу, профилю зуба, посадке и условиям нагрузки. Если изготовить ее только по наружному диаметру или фото, есть риск ускоренного износа цепи, ударной работы, схода с зубьев и остановки транспортера.
АО «Металлург» изготавливает звездочки, секторы звездочек и зубчатые венцы для промышленного транспортного оборудования по чертежу, образцу или параметрам действующего узла. Для расчета важно передать не один размер, а набор данных по цепи, валу, нагрузке и условиям эксплуатации.
Какие параметры нужны для подбора звездочки
Базовый параметр звездочки - шаг цепи. Но одного шага недостаточно: у разных цепей отличаются ширина, ролики, втулки, пластины, тип зацепления и требования к посадке. Если есть чертеж или обозначение цепи, лучше отправить его вместе с фото узла.
- Шаг цепи. Расстояние между осями соседних шарниров цепи. Его указывают в чертеже, паспорте оборудования или измеряют по нескольким звеньям.
- Тип цепи. Роликовая, тяговая, пластинчатая, скребковая, цепь с навесным оборудованием или цепь транспортера.
- Количество зубьев. Влияет на диаметр делительной окружности, плавность хода и габариты узла.
- Ширина венца и профиль зуба. Должны соответствовать цепи и условиям работы.
- Посадка на вал. Диаметр отверстия, шпонка, шлицы, ступица, крепеж, стопорение.
- Материал и термообработка. Подбираются по нагрузке, абразивности, температуре, ударным режимам и ресурсу.
- Условия эксплуатации. Пыль, влага, температура, реверс, скорость, ударные нагрузки, режим работы линии.
Как быстро оценить размер звездочки
Для предварительной оценки используют шаг цепи и число зубьев. Делительный диаметр можно оценить по формуле: D = P / sin(180° / Z), где P - шаг цепи, Z - число зубьев. Но это только ориентир для делительной окружности. Наружный диаметр, профиль зуба, радиусы, посадочные размеры и зазоры надо уточнять по стандарту, чертежу или образцу.
Если старая звездочка сильно изношена, измерения по зубьям могут быть неточными. В таком случае полезно отправить фото, размеры посадки, данные по цепи и, если возможно, один участок цепи или образец звездочки.
Что отправить для расчета изготовления
| Что нужно | Зачем это нужно | Что можно приложить |
|---|---|---|
| Чертеж звездочки или венца | Чтобы точно определить профиль, посадку, крепеж и допуски | PDF, DWG, DXF, STEP, фото чертежа |
| Параметры цепи | Чтобы совместить зубья со звеньями и роликами цепи | Обозначение цепи, шаг, ширина, фото звена |
| Посадочные размеры | Чтобы звездочка встала на вал без доработки на месте | Диаметр отверстия, шпонка, ступица, шлицы |
| Условия работы | Чтобы подобрать материал, твердость и конструкцию | Нагрузка, скорость, среда, температура, абразивность |
| Количество и срок | Чтобы оценить технологию, партию и срок изготовления | Потребность в штуках, аварийность, плановый ремонт |
Когда нужна новая звездочка, а не только цепь
Звездочка и цепь изнашиваются вместе. Если заменить только цепь, но оставить изношенный профиль зубьев, новая цепь может быстрее вытянуться или работать с рывками. Проверять звездочку стоит при плановой замене цепи, ремонте транспортера, модернизации узла или повторяющихся сходах цепи.
- зубья стали острыми, крючкообразными или заметно несимметричными;
- цепь идет рывками, шумит или проскакивает;
- есть боковой износ, перекос или следы ударной работы;
- износ посадки или шпонки не дает надежно закрепить звездочку;
- линия работает в абразивной среде, и ресурс штатной детали снизился.
Какие изделия изготавливает АО «Металлург»
В каталоге есть раздел венцов и звездочек, а также связанные позиции: венец звездочки ячейкового конвейера AUMUND, сектор звездочки натяжной, звездочка скребкового транспортера, звездочка КВО приводная и венец 30135483 AUMUND.
Если вместе со звездочкой нужна цепь или смежные узлы, посмотрите разделы промышленных цепей, цепей КВО, пластинчатых питателей и конвейерных полотен. Для проверки производственных возможностей можно перейти на страницу производства.
Как заказать расчет
Для расчета отправьте чертеж, фото, параметры цепи, посадочные размеры, количество и условия эксплуатации. Если нет полного комплекта данных, можно начать с фото узла, маркировки оборудования и размеров старой детали. Специалисты уточнят, каких данных не хватает для расчета.
Чтобы запросить изготовление звездочки, сектора или зубчатого венца, отправьте данные через страницу контактов.
FAQ
Можно ли изготовить звездочку без чертежа?
Да, если есть образец, фото, параметры цепи и посадочные размеры. Но для точного изготовления все равно потребуется снять размеры и согласовать профиль зуба, материал, отверстие, шпонку и крепеж.
Что важнее: шаг цепи или число зубьев?
Нужны оба параметра. Шаг цепи определяет совместимость со звеньями, а число зубьев влияет на диаметр, плавность хода, скорость и габариты узла. Для расчета также нужны ширина цепи, посадка и условия нагрузки.
Можно ли заменить материал звездочки на более износостойкий?
Да, но материал и термообработку нужно подбирать по нагрузке, среде, температуре и характеру износа. Иногда ресурс повышают не только материалом, но и корректировкой конструкции, посадки или профиля зуба.
Нужно ли менять звездочку вместе с цепью?
Не всегда, но при заметном износе зубьев старую звездочку лучше проверить до установки новой цепи. Изношенный профиль может ускорить износ новой цепи и вернуть проблему после ремонта.
Какие данные нужны для срочного расчета?
Минимально нужны фото, шаг цепи, число зубьев, посадочный диаметр, ширина венца, материал или условия работы, количество и желаемый срок. Чем точнее исходные данные, тем быстрее можно подготовить расчет.
