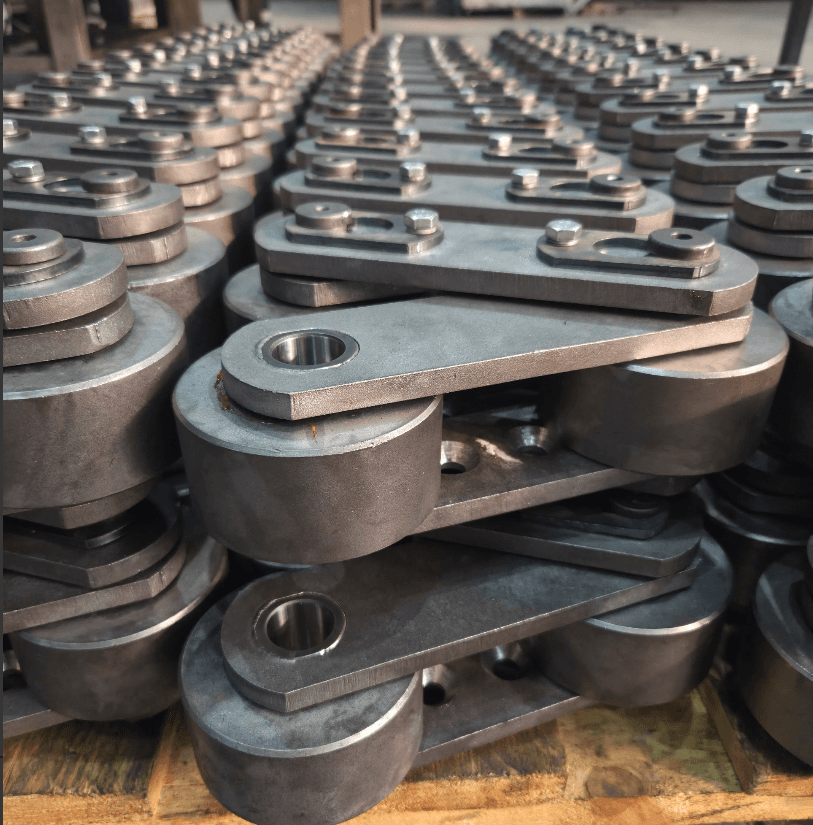

Как выбрать пластинчатую цепь для конвейера: полное руководство от производителя

Пластинчатая цепь — один из самых распространённых типов тяговых элементов в промышленных конвейерах. Её выбирают там, где резиновая лента не справляется: высокие температуры, тяжёлые и острокромочные материалы, жёсткие условия эксплуатации. Но именно из-за широкого диапазона применений пластинчатые цепи существуют во множестве исполнений — и ошибка при выборе стоит дорого: преждевременный износ, растяжение, обрыв.

В этом руководстве разберём как выбрать пластинчатую цепь правильно — по пяти ключевым параметрам.

1. Шаг цепи: главный параметр подбора

Шаг цепи — расстояние между осями соседних шарниров. Это первый и главный параметр, потому что шаг цепи должен точно соответствовать шагу приводных и натяжных звёздочек конвейера. Несовпадение шага — самая частая причина ускоренного износа обеих деталей.

Стандартные шаги пластинчатых цепей по ГОСТ: 50, 63, 80, 100, 125, 160, 200, 250 мм. Нестандартные шаги изготавливаются под заказ по чертежам. Если у вас действующий конвейер — шаг определяется по изношенной цепи (измерить расстояние между осями на ненагруженном участке) или по чертежам оборудования.

2. Разрушающая нагрузка: запас прочности под реальные условия

Разрушающая нагрузка — максимальное усилие, при котором цепь разрушается. Рабочая нагрузка должна быть в 6–10 раз ниже разрушающей — это коэффициент запаса, который закладывается в расчёт под реальные условия: ударные нагрузки при загрузке, динамические нагрузки при разгоне и торможении, перегрузки при застревании материала.

Для расчёта рабочей нагрузки нужно знать: вес транспортируемого материала на единицу длины конвейера, длину конвейера, угол наклона, коэффициент сопротивления движению. Если расчётная документация недоступна — за отправную точку берут аналогичную цепь, которая работала на этом конвейере, и смотрят на причину её отказа: если цепь растянулась — нужна бóльшая разрушающая нагрузка, если износились шарниры — проблема в условиях смазки или абразиве.

3. Тип исполнения: плоская, с прикреплёнными пластинами, вильчатая

Тип пластин определяет как цепь взаимодействует с транспортируемым материалом и несущей конструкцией конвейера.

Плоские пластины — базовое исполнение. Ровная поверхность для транспортировки материала, несущие пластины расположены горизонтально. Применяется для штучных грузов, паллет, тары.

Пластины с отбортовкой (бортовые) — боковые отгибы на пластинах удерживают сыпучий материал. Применяется для транспортировки кускового сырья, зерна, щебня.

Вильчатые (с проушинами) — на пластинах предусмотрены проушины для крепления скребков, ковшей или других рабочих органов. Применяется в скребковых конвейерах и элеваторах.

С прикреплёнными пластинами (А, К) — расширенные наружные пластины для крепления направляющих, упоров или дополнительных элементов. Типоразмер определяется по чертежам конвейера.

4. Материал: сталь, нержавейка, термообработка

Стандартные пластинчатые цепи изготавливаются из конструкционных углеродистых сталей (40, 45, 40Х). Для тяжёлых условий эксплуатации применяют:

Термообработанные стали — закалка и отпуск повышают твёрдость рабочих поверхностей шарниров, что снижает износ в абразивных условиях. Рекомендуются для горнодобывающих, цементных и металлургических предприятий.

Нержавеющая сталь (12Х18Н10Т) — необходима при работе в агрессивных химических средах, при контакте с пищевым сырьём или в условиях высокой влажности.

Жаростойкие стали — для цепей, работающих при температурах выше 300 °C: транспортировка горячего агломерата, клинкера, кокса.

5. Длина партии: точность как обязательное условие

Пластинчатая цепь работает в замкнутом контуре конвейера. Суммарная длина партии должна быть кратна шагу и точно соответствовать расчётной длине конвейера: отклонение ведёт к неправильному натяжению, ускоренному износу звёздочек и шарниров. При заказе цепи у производителя указывают точную длину в погонных метрах и шаг — остальное рассчитывается автоматически.

Подробнее о производстве пластинчатых цепей на нашем предприятии — на странице «Производство». Ассортимент пластинчатых и других промышленных цепей — в каталоге.

Типичные ошибки при выборе пластинчатой цепи

Три ошибки которые встречаются чаще всего:

Выбор только по шагу без проверки нагрузки. Цепь встаёт на звёздочки, но через месяц растягивается — потому что разрушающая нагрузка занижена. Особенно часто на конвейерах с горкой или при ударной загрузке.

Замена одной изношенной секции, а не всей цепи. Новые звенья жёстче старых, конвейер работает неравномерно, нагрузка концентрируется на стыках. Правильно — менять цепь целиком.

Игнорирование условий эксплуатации при выборе стали. Стандартная сталь в абразивной среде изнашивается в 3–5 раз быстрее термообработанной. Разница в цене — 20–30%, разница в сроке службы — в разы.
