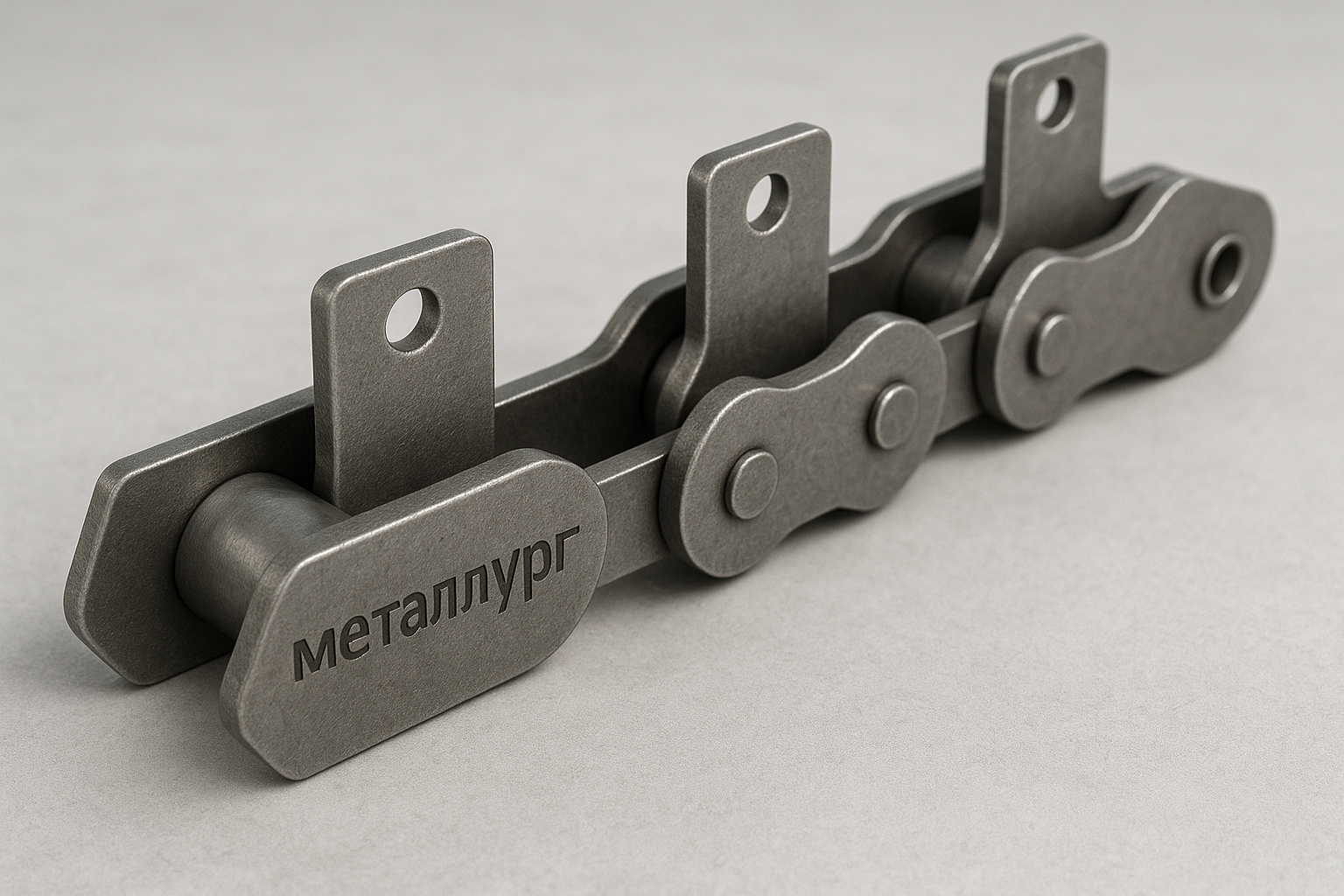

Как выбрать цепь элеватора: инженерное руководство

Цепь — ключевой элемент ковшового элеватора. От её выбора зависит не только ресурс оборудования, но и стабильность подачи материала, отсутствие аварийных остановов и фактическая производительность элеватора. Неправильно подобранная цепь приводит к растяжению, удлинению шага, перекосу ковшей и поломке звёздочек.

Цепь — ключевой элемент ковшового элеватора. От её выбора зависит не только ресурс оборудования, но и стабильность подачи материала, отсутствие аварийных остановов и фактическая производительность элеватора.

Неправильно подобранная цепь приводит к растяжению, удлинению шага, перекосу ковшей и поломке звёздочек.

Ниже — профессиональные рекомендации инженеров АО «Металлург» по выбору цепи для элеватора любого типа: скребкового, ковшового, зернового, клинкерного и т. д.

1. Определите тип элеватора

Ковшовый вертикальный элеватор (Bucket Elevator)

Используется для подъёма сыпучих материалов: песок, цемент, клинкер, минераловатная крошка, зерно.

Наклонный элеватор

Для применения на линиях с ограниченной высотой или нестабильными материалами.

Тяжёлые клинкерные элеваторы

Работают при высоких температурах и ударной нагрузке — необходима усиленная цепь.

Каждый тип предъявляет разные требования к прочности, типу звена и профилю цепи.

2. Выберите тип цепи

Элеваторы используют несколько типов цепей:

Пластинчатые (металлические тяговые цепи)

✔ для тяжёлых условий

✔ высокая износостойкость

✔ выдерживают нагрев

Калиброванные роликовые цепи

✔ для средних нагрузок

✔ более тихая работа

✔ меньше вибраций

Двухрядные тяговые цепи

✔ для широких ковшей и высокой массы груза

Тяговые цепи с башмаками

✔ применяются в клинкерных и тяжёлых цементных элеваторах.

3. Определите шаг цепи и совместимость со звёздочками

Шаг — главный параметр при выборе цепи.

Стандартные шаги элеваторных цепей:

50,8

63,5

76,2

100

125

160

Шаг цепи должен строго соответствовать шагу звёздочек элеватора.

Несоответствие даже на 1 мм → быстрый износ, рывки, разрушение посадочных мест ковшей.

4. Учитывайте рабочую нагрузку

При выборе цепи оценивают:

массу материала в ковше,

массу ковша,

скорость перемещения,

высоту подъёма,

динамические нагрузки при загрузке,

характер материала (абразивный/влажный/крупнофракционный).

Для тяжёлых материалов (клинкер, щебень) применяются усиленные листовые и штампованные звенья.

5. Материал цепи и термообработка

Материал выбирают в зависимости от условий:

Сталь 20Х, 40Х, 35ХГС — стандартные нагрузки

Износостойкие стали (40ХН, 30ХГСА) — абразивные среды

Жаростойкие стали — клинкер / горячие зоны

Нержавеющая сталь — влажность, агрессивные среды

Для увеличения срока службы возможно:

поверхностное упрочнение звеньев,

термообработка,

наплавка в зонах износа.

6. Конструкция звена и крепление ковшей

Варианты исполнения:

плоское звено

штампованное усиленное звено

звено с разъёмом

звено под болтовое крепление ковша

звено под сварное крепление

Важно обеспечить:

✔ одинаковый шаг отверстий

✔ точную геометрию

✔ отсутствие перекоса ковшей

АО «Металлург» при необходимости корректирует конструкцию по требованию заказчика, если штатные решения не подходят под рабочие условия.

7. Условия эксплуатации

Для правильного выбора учитывают среду элеватора:

влажность → нержавеющие цепи

абразив → усиленные пластины и закалённые элементы

высокая температура → жаростойкие стали

ударная загрузка → толщина звена увеличенная

Если элеватор работает с пылью минеральной ваты или волокном, важна устойчивость к засорению и ровная посадка ковшей.

Советы инженера АО «Металлург»

Не ставьте новую цепь на изношенные звёздочки — это ускоряет износ в 2–3 раза.

Обязательно проверяйте параллельность направляющих элеватора.

Для клинкера рекомендуем цепи с закалёнными осями и башмаками.

Для лёгких материалов не стоит переплачивать за “тяжёлую” цепь — важен баланс.

Если требуется аналог импортной цепи — мы изготавливаем эквивалент по образцу с сохранением шага, толщины и прочностных характеристик.

Почему выбирают АО «Металлург»

Мы производим цепи для элеваторов:

по чертежам,

по образцам,

по техническому заданию,

с адаптацией под конкретную нагрузку,

с возможностью модернизации конструкции.

Все цепи проходят:

✔ контроль межцентровых размеров

✔ проверку шага

✔ проверку шарнирности

✔ финишную смазку и консервацию

FAQ — Частые вопросы

Можно ли изготовить цепь на замену импортной?

Да, воспроизводим по образцу с точностью посадочных размеров.

Какие цепи долговечнее всего?

Усиленные листовые с закалёнными осями и износостойкими пластинами.

Ставите ли вы ковши на цепь?

Да, можем собрать комплект “цепь + ковши + крепёж”.

Можете ли вы рассчитать цепь под конкретный элеватор?

Да — достаточно чертежа или размеров старой цепи.

Где купить цепь для элеватора

Купить цепь элеватора можно напрямую у производителя — АО «Металлург».

Мы выполняем индивидуальные заказы, обеспечиваем подбор и гарантируем промышленный уровень качества.
