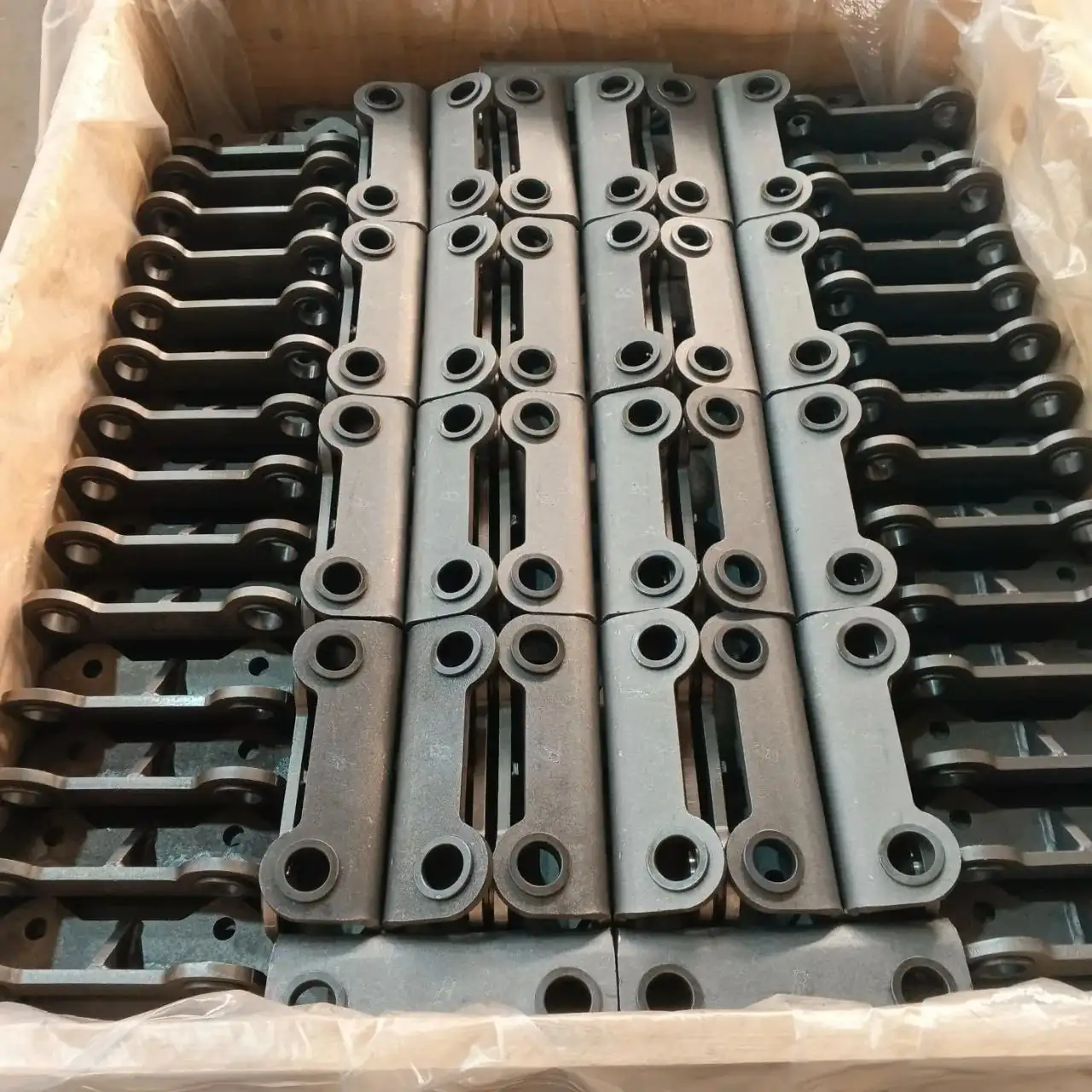

АО «Металлург» выполнило комплектный заказ для цементного завода: изготовлен и отгружен набор деталей элеваторной цепи с ковшами — пять позиций для технического обслуживания ковшового элеватора предприятия.
Пять деталей — один механизм
Ковшовый элеватор на цементном заводе — это вертикальный конвейер, поднимающий сыпучие материалы (известняк, сырьевую муку, клинкер, цемент) на высоту 15–40 метров. Тяговый орган — цепь с прикреплёнными ковшами — состоит из множества взаимосвязанных деталей. Каждая из них выполняет свою функцию, и износ любой ведёт к нарушению работы всего механизма.
В этом заказе — пять позиций, которые в совокупности образуют комплект планового технического обслуживания элеватора:
Ветвь цепи — основной тяговый элемент, несущий нагрузку от ковшей с материалом по всей высоте подъёма
Ролик — направляющий или поддерживающий элемент цепи, снижающий трение при огибании звёздочки или на прямолинейных участках
Валик — ось шарнирного соединения звеньев цепи, воспринимающая поперечную нагрузку при изгибе цепи на звёздочке
Зажимное кольцо — фиксирующий элемент, удерживающий валик от выпадения из проушин звена
Уголковый держатель ковшей для цепи — кронштейн, через который ковш крепится к звену цепи. Именно держатель принимает отрывающее усилие при зачерпывании материала и ударную нагрузку при загрузке ковша в нижнем башмаке элеватора
Почему важно менять весь комплект, а не одну деталь
Детали элеваторной цепи изнашиваются совместно и неравномерно: валики и ролики изнашиваются быстрее пластин цепи, держатели ковшей — быстрее самих ковшей. Но если заменить только самую изношенную деталь — остальные в скором времени потребуют повторной остановки элеватора.
Комплектный заказ от цементного завода — правильный подход: одна плановая остановка, полная замена изношенного узла, предсказуемый интервал до следующего ТО. Именно так работают механические службы предприятий с высокой культурой технического обслуживания. Подробнее о производственных возможностях — на странице «Производство».
Производство: пять позиций — пять технологий
Каждая деталь изготавливается по своей технологии на собственных мощностях АО «Металлург»:
Ветвь цепи — токарная и фрезерная обработка, сварка, контроль шага
Ролик — токарная обработка с точным соблюдением посадочных диаметров
Валик — токарная обработка с жёсткими допусками на диаметр и биение
Зажимное кольцо — токарная обработка или штамповка в зависимости от конструкции
Уголковый держатель ковшей — лазерная резка листового металла, гибка, сварка
Все пять позиций прошли контроль геометрических параметров перед упаковкой. Ассортимент цепей и ковшей — в каталоге промышленных цепей и в каталоге ковшей и лотков.
Цементная отрасль: 15 лет поставок комплектующих
Цементные заводы — одна из ключевых отраслей в портфеле АО «Металлург». За 15 лет работы с цементной промышленностью мы поставляем цепи, ковши, ролики и комплектующие для конвейерного и элеваторного оборудования предприятий по всей России. Другие выполненные заказы — в разделе «Кейсы».
О производителе
АО «Металлург» — производитель промышленных комплектующих полного цикла, Магнитогорск. 250 сотрудников, ISO 9001:2015, более 500 тонн металлопродукции в месяц. Поставки по России и СНГ.
Нужны детали элеваторной цепи для вашего завода?
Изготавливаем ветви цепи, ролики, валики, зажимные кольца, держатели ковшей и другие детали элеваторных цепей с ковшами под заказ — по чертежам или по образцу. Принимаем как отдельные позиции, так и комплекты для планового ТО. Ассортимент — в каталоге промышленных цепей.
Отправить запрос — рассчитаем стоимость и сроки в течение 24 часов.
Частые вопросы
Что такое уголковый держатель ковшей для элеваторной цепи?
Уголковый держатель ковшей — металлический кронштейн уголкового профиля, через который ковш крепится к звену элеваторной цепи. Он принимает отрывающее усилие при зачерпывании материала и ударные нагрузки при загрузке ковша в нижнем башмаке. Это одна из наиболее нагруженных деталей элеватора — изнашивается быстрее самих ковшей и требует периодической замены.
Можно ли заказать детали элеваторной цепи по образцу без чертежей?
Да. АО «Металлург» принимает заказы по образцу изношенных деталей. Специалисты измеряют геометрические параметры каждой позиции и изготавливают точные аналоги. Это удобно для предприятий с оборудованием, на которое утрачена конструкторская документация — а для элеваторов советской постройки это типичная ситуация.
Как часто нужно менять детали элеваторной цепи на цементном заводе?
Периодичность зависит от транспортируемого материала и интенсивности работы элеватора. Для клинкерных элеваторов — наиболее нагруженных — плановое ТО проводят раз в 1–2 года. Для элеваторов с сырьевой мукой и цементом — раз в 2–4 года. Держатели ковшей и валики изнашиваются быстрее пластин цепи — при осмотре проверяйте их в первую очередь.
Производит ли АО «Металлург» ковши для элеваторов в дополнение к деталям цепи?
Да. АО «Металлург» производит как детали элеваторных цепей (ветви, ролики, валики, держатели ковшей), так и сами ковши — различных типов и размеров под конкретный элеватор. Комплектный заказ цепи с ковшами у одного поставщика удобнее: параметры крепления держателей и ковшей согласованы, монтаж проще. Подробнее — в каталоге ковшей и лотков.
