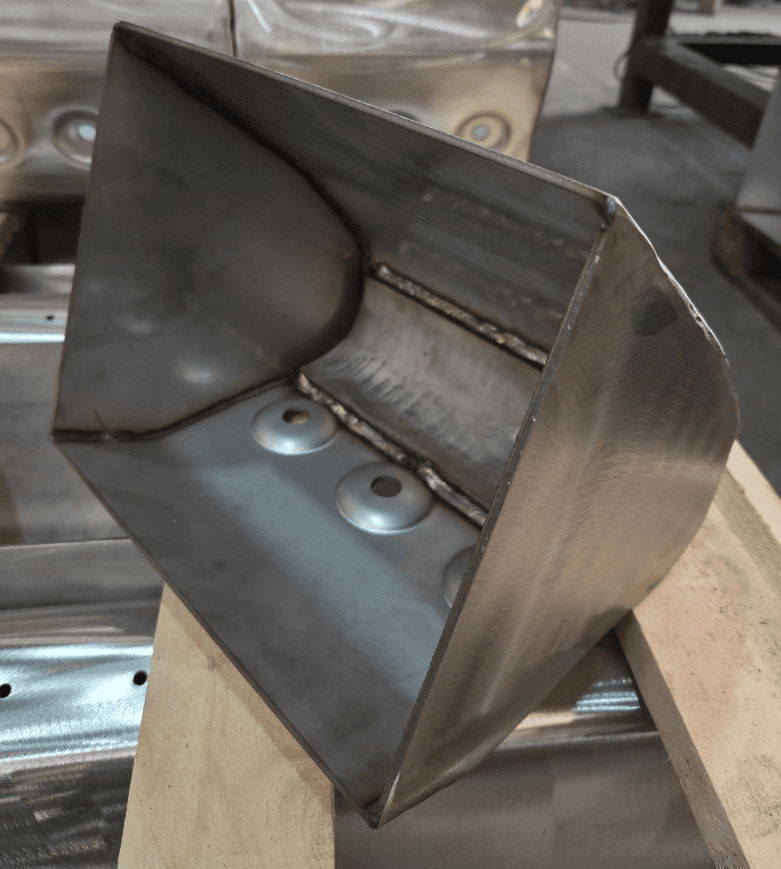

Какие данные нужны для изготовления ковшей и лотков по чертежу
Коротко: для расчета ковша или лотка по чертежу нужны не только размеры. Производителю важно понимать материал, толщину, крепления, условия работы, абразивность среды, температуру, количество и требования к ресурсу. Чем точнее исходные данные, тем быстрее можно подготовить расчет и снизить риск переделок.
АО «Металлург» изготавливает ковши и лотки по чертежам, образцам и техническим заданиям для конвейеров, элеваторов, питателей и промышленных транспортных систем. Ниже - чек-лист, который поможет сразу отправить заявку в работу.
Почему одного названия детали недостаточно
Запрос «нужен ковш элеватора» или «нужен лоток конвейера» редко дает достаточно данных для точного расчета. У одинаковых по названию деталей могут отличаться габариты, радиусы гибки, шаг креплений, материал, износостойкое исполнение, отверстия, ребра жесткости и требования к сварке.
Например, ковш для горячего или абразивного материала отличается от ковша для менее нагруженного участка. Лоток под сыпучий материал может требовать другой толщины, усиления или футеровки. Поэтому лучше сразу приложить чертеж, фото, данные по оборудованию и условиям эксплуатации.
Минимальный комплект данных для расчета
- Чертеж или эскиз. Желательно в PDF, DWG, DXF или другом удобном формате. Если чертежа нет, подойдут фото, замеры и описание задачи.
- Габариты. Длина, ширина, высота, радиусы, толщина металла, посадочные и крепежные размеры.
- Материал. Марка стали, нержавеющая сталь, износостойкое исполнение или требование подобрать материал под условия работы.
- Крепления. Количество отверстий, диаметр, шаг, тип крепежа, положение проушин, кронштейнов или планок.
- Оборудование. Тип конвейера, элеватора, питателя или транспортера, модель, производитель, место установки детали.
- Среда. Что транспортируется: клинкер, руда, щебень, цемент, шихта, глина, минеральное сырье или другой материал.
- Условия работы. Температура, влажность, запыленность, ударные нагрузки, абразивность, режим работы.
- Количество и сроки. Нужна одна деталь, комплект на ремонт, партия на склад или повторяющаяся поставка.
Если нужен ковш элеватора
Для ковшей важно указать геометрию, объем, шаг установки, способ крепления к цепи или ленте, направление движения и материал, который поднимает элеватор. В каталоге есть разные примеры: ковш элеватора Ст10, ковш элеватора ЦГТ 800С из стали 12Х18Н10Т, ковш Aumund 30117651. Эти страницы помогают понять, какие изделия уже представлены в разделе, но расчет все равно делается по конкретным исходным данным заказчика.
Для заявки по ковшу желательно приложить фото изношенной детали с нескольких сторон, фото крепления на оборудовании и указать, что именно не устраивает в текущем исполнении: быстрый износ, деформация, обрыв креплений, налипание материала или недостаточный ресурс.
Если нужен лоток, желоб или футеровка
Для лотков и желобов важны длина участка, сечение, углы гибки, толщина металла, наличие бортов, ребер, отверстий, крышек, футеровки и способ крепления к раме. В качестве ориентиров по номенклатуре можно посмотреть лоток К-1825-4-0-0, лоток конвейера СМЦ 611В и лоток вибропитателя.
Если лоток работает с абразивным материалом, укажите, где именно появляется износ: на днище, бортах, в зоне загрузки, на переходе или в месте удара материала. Это помогает подобрать толщину, усиление и конструкцию, а также понять, нужна ли доработка по сравнению с прежней деталью.
Что можно отправить вместо полного чертежа
Если чертежа нет, расчет можно начать по образцу, фотографиям и замерам. Для этого полезно отправить:
- общий вид детали на оборудовании;
- фото изношенных зон крупным планом;
- габаритные размеры с рулеткой или штангенциркулем в кадре;
- толщину металла и диаметр отверстий;
- маркировку, если она сохранилась;
- количество деталей в комплекте и желаемый срок поставки.
После первичной оценки может понадобиться уточняющий чертеж, образец или согласование с конструкторским бюро. Это нормально для нестандартных деталей, потому что ошибка в креплении или геометрии может остановить оборудование.
Как АО «Металлург» использует эти данные
После получения исходных данных специалисты оценивают конструкцию, материал, способ изготовления, технологичность и возможность улучшить ресурс детали. Производственные возможности завода включают резку листового металла, гибку, сварку, механическую обработку, термообработку, дробеметную подготовку и сборку. Подробнее о возможностях завода можно посмотреть на странице производства.
Для ковшей и лотков это особенно важно: деталь должна не просто повторять форму, а выдерживать реальную нагрузку на линии. Поэтому в расчете учитываются условия эксплуатации, материал, крепления, партия и требования к срокам.
Чек-лист для заявки
| Что отправить | Зачем это нужно |
|---|---|
| Чертеж, эскиз, фото или образец | Чтобы определить геометрию, крепления и технологию изготовления |
| Материал и толщина | Чтобы подобрать заготовку и оценить ресурс в рабочих условиях |
| Тип оборудования | Чтобы понять место установки, нагрузки и требования к точности |
| Транспортируемый материал | Чтобы учесть абразивность, температуру, влажность и ударные нагрузки |
| Количество и сроки | Чтобы рассчитать производство, закупку материала и поставку |
FAQ
Можно ли изготовить ковш или лоток без чертежа?
Да, расчет можно начать по фото, образцу и замерам. Но для запуска в производство нестандартной детали часто требуется уточнить размеры, крепления и материал, чтобы деталь подошла к оборудованию.
Можно ли сделать аналог импортной детали?
Можно рассмотреть изготовление аналога по образцу, маркировке, фото и размерам. Важно указать модель оборудования, условия работы и причину замены, чтобы новый ковш или лоток соответствовал реальной нагрузке.
Какие форматы чертежей можно отправить?
Для первичного расчета подойдут PDF, DWG, DXF, STEP, сканы, фото чертежей или эскиз с размерами. Если формат нестандартный, лучше отправить файл вместе с коротким описанием задачи.
Что важнее для расчета: чертеж или условия эксплуатации?
Нужны оба блока. Чертеж показывает форму и размеры, а условия эксплуатации помогают подобрать материал, толщину, усиление и технологию изготовления.
Куда отправить данные
Чтобы получить расчет, отправьте чертеж, фото, количество, материал и описание условий работы через страницу контактов АО «Металлург». Если пока есть только проблема на оборудовании, опишите ее простыми словами: какая деталь изношена, где стоит, какой материал транспортирует и что нужно улучшить.
