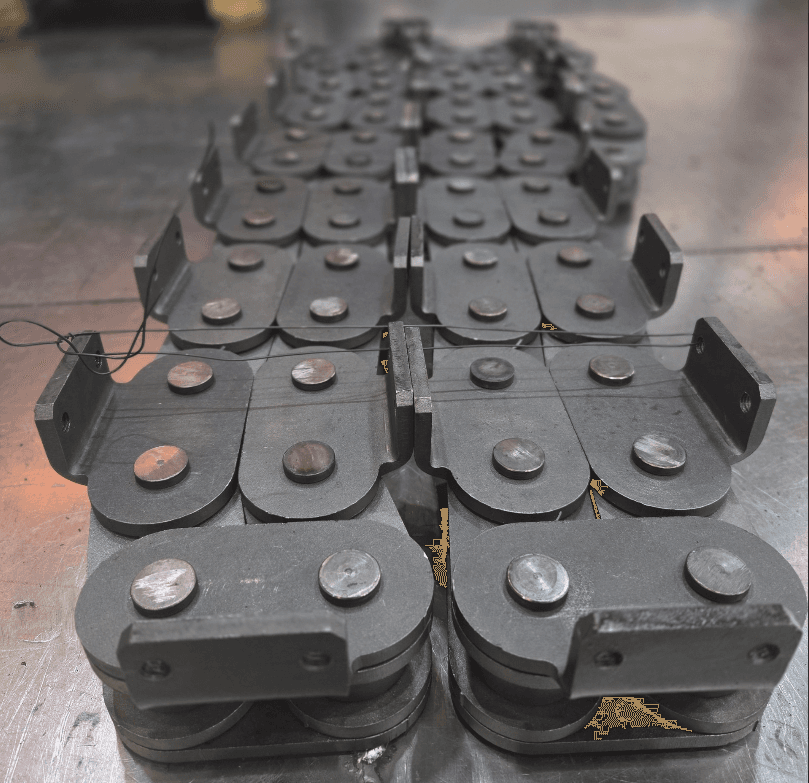

Почему обрывается цепь конвейера: 7 причин и как каждую из них устранить

Цепь оборвалась. Конвейер встал. Производство остановилось. Пока ищут замену, считают убытки от простоя — и думают: «Почему опять?»

Обрыв цепи конвейера редко бывает случайностью. За ним почти всегда стоит конкретная причина — и если её не устранить, новая цепь прослужит не дольше предыдущей. В этой статье разберём семь наиболее частых причин обрыва, способы диагностики каждой из них и меры профилактики.

Причина 1. Цепь вытянулась — и её не заменили вовремя

Самая распространённая причина обрыва — банальная: цепь исчерпала ресурс, но её продолжали эксплуатировать. Шарниры изношены, звенья удлинились, шаг вырос. Зубья звёздочки уже не попадают в шарниры как положено — цепь «скачет», нагрузка на каждое звено возрастает, и в один момент наиболее изношенное звено не выдерживает.

Диагностика: измерьте длину 10 шагов на ненагруженном участке цепи. Если фактический размер превышает номинальный более чем на 2–3% — цепь пора менять.

Профилактика: ввести контроль вытяжения в регламент ТО. Периодичность — каждые 3–6 месяцев в лёгких условиях, каждые 1–3 месяца в тяжёлых (абразив, ударные нагрузки, высокие температуры).

Причина 2. Цепь перегружена — неправильно подобрана разрушающая нагрузка

Цепь подобрана с недостаточным запасом прочности под фактические условия эксплуатации. Номинальная нагрузка вроде бы не превышена, но при каждом пуске конвейера — динамический удар. При каждой загрузке крупным куском — ударная нагрузка. В итоге цепь работает на пределе и рвётся в момент максимальной нагрузки.

Диагностика: сравните фактическое тяговое усилие конвейера с разрушающей нагрузкой цепи. Коэффициент запаса должен быть не менее 6 для спокойных условий и не менее 8–10 для ударных нагрузок. Если запас меньше — цепь изначально подобрана неверно.

Профилактика: при следующей замене выбрать цепь с бо́льшей разрушающей нагрузкой. Пересчитать тяговое усилие с учётом пиковых нагрузок при пуске и загрузке.

Причина 3. Несовпадение шага цепи и звёздочки

Цепь заменили, но шаг новой цепи не совпадает точно с шагом звёздочки — разница в 1–2 мм. Кажется несущественным, но на практике это означает: зубья звёздочки входят в шарниры со смещением, нагрузка распределяется неравномерно, отдельные звенья перегружаются. Цепь рвётся значительно раньше расчётного срока — как правило, в зоне входа на звёздочку.

Диагностика: характерный признак — обрывы всегда в одном и том же месте конвейера, где цепь огибает звёздочку. Осмотрите шарниры в зоне обрыва — на них будут следы специфического одностороннего износа.

Профилактика: при заказе цепи всегда указывать точный шаг по чертежу или по прямому измерению звёздочки — не приблизительно, а с точностью до 0,1 мм.

Причина 4. Изношенные звёздочки при новой цепи

Классическая ошибка: цепь заменили, а звёздочки оставили старые. Изношенный профиль зуба не совпадает с профилем шарнира новой цепи — контакт происходит не по всей поверхности зуба, а точечно. Нагрузка концентрируется, шарниры новой цепи изнашиваются в несколько раз быстрее. Итог — обрыв через 2–3 месяца вместо ожидаемых 2–3 лет.

Диагностика: осмотрите зубья звёздочки. Если на боковых гранях зубьев видна «подрезка» — характерный вогнутый износ — звёздочка исчерпала ресурс.

Профилактика: при каждой второй-третьей замене цепи проверять износ звёздочки. Практическое правило: если цепь уже менялась дважды — при третьей замене цепи меняйте и звёздочки.

Причина 5. Неправильное натяжение цепи

Слабое натяжение: цепь провисает, при пуске конвейера — динамический удар при выборке провиса. Повторяется при каждом пуске. Постепенно разбивает шарниры и провоцирует обрыв.

Чрезмерное натяжение: постоянная растягивающая нагрузка сверх расчётной. Цепь работает с перегрузкой даже в режиме холостого хода. Срок службы сокращается кратно.

Диагностика: провис цепи на горизонтальном участке должен быть в пределах 1–2% от длины пролёта. Измерьте фактический провис — если он больше или меньше нормы, отрегулируйте натяжное устройство.

Профилактика: натяжение проверять и регулировать при каждом ТО и обязательно после каждой замены цепи. Фиксировать положение натяжного устройства в журнале обслуживания.

Причина 6. Попадание постороннего предмета в конвейер

Кусок металла, обломок футеровки, посторонний предмет в транспортируемом материале — попадает между цепью и звёздочкой или направляющей. Мгновенная ударная нагрузка, многократно превышающая расчётную. Цепь рвётся в точке контакта с посторонним предметом.

Диагностика: характерный признак — единичный обрыв без предшествующих признаков износа. Осмотрите место обрыва: на пластинах будут следы удара или деформации, не характерные для усталостного разрушения.

Профилактика: установить металлодетектор или магнитный сепаратор на загрузочном узле конвейера. Регулярно осматривать состояние футеровки желобов и направляющих.

Причина 7. Неправильная марка стали под условия эксплуатации

Цепь из стандартной конструкционной стали работает при температуре 350 °C на транспортировке горячего клинкера. При такой температуре сталь теряет 30–40% прочности — цепь рвётся под нагрузкой, которую та же цепь спокойно выдерживала бы при нормальной температуре. Аналогично — стандартная сталь в агрессивной абразивной среде изнашивается в 3–5 раз быстрее термообработанной.

Диагностика: если цепь рвётся регулярно с коротким интервалом и признаков механического износа нет — скорее всего проблема в материале. Сравните условия эксплуатации с допустимыми параметрами для используемой марки стали.

Профилактика: при заказе цепи всегда указывать условия эксплуатации: рабочую температуру, характер материала (абразивный/неабразивный), наличие химически агрессивной среды. Производитель подберёт марку стали под конкретные условия.

Сводная таблица причин и мер профилактики

Что делать сразу после обрыва: алгоритм действий

1. Зафиксировать место обрыва. Сфотографируйте место обрыва до уборки. Осмотрите характер разрушения: усталостный излом (гладкая поверхность), ударный обрыв (рваная поверхность), износ шарнира.

2. Осмотреть звёздочки и направляющие в зоне обрыва — ищите причину, а не только следствие.

3. Не ставить заплатку. Замена одного-двух звеньев даст временный эффект — через несколько недель цепь оборвётся снова, рядом с местом ремонта. Если ресурс цепи исчерпан — менять целиком.

4. При заказе новой цепи указать производителю условия эксплуатации и причину предыдущего обрыва — это позволит подобрать правильную марку стали и параметры. Подробнее о производстве цепей — на странице «Производство». Ассортимент — в каталоге промышленных цепей.
