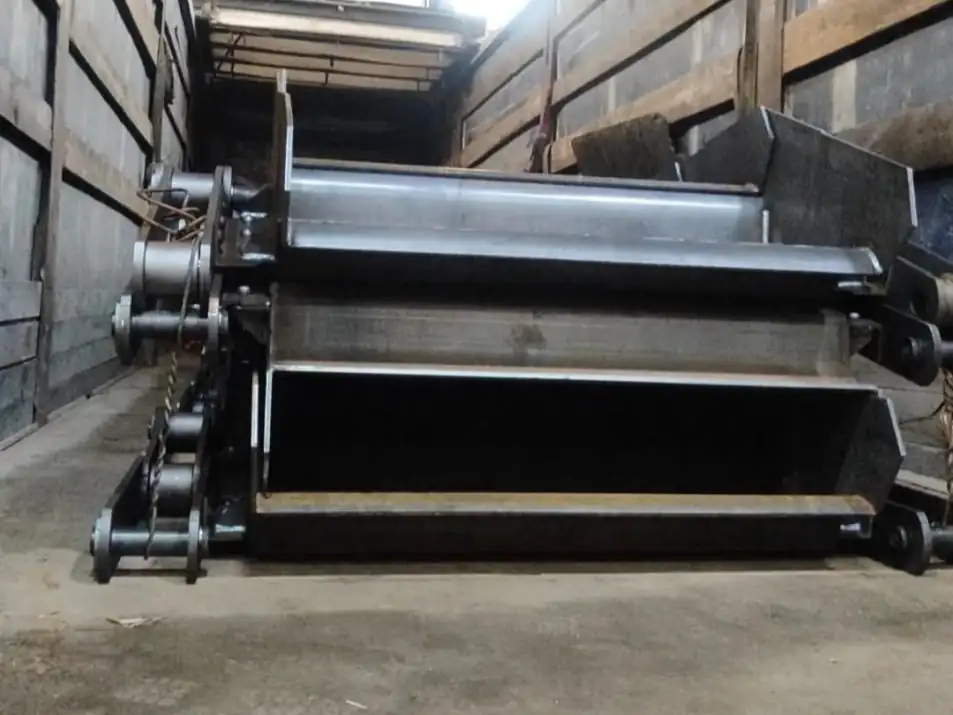

АО «Металлург» выполнило заказ для металлургического комбината Западной Сибири — одного из крупнейших предприятий чёрной металлургии в России: изготовлена скребковая цепь с приваренными лотками для транспортной системы комплекса.
Скребковая цепь с лотками: как это устроено
Скребковый конвейер — это тяговая цепь с приваренными к ней скребками или лотками, которые захватывают и перемещают сыпучий материал по желобу. В отличие от ленточного конвейера, здесь нет резиновой ленты: сам материал движется внутри закрытого жёлоба, который тяговая цепь со скребками тащит вдоль трассы.
Лоток в данном случае — это металлический скребок ковшеобразной формы, приваренный к звеньям цепи. Такая конструкция позволяет перемещать материал даже по наклонным трассам, удерживая его от просыпания. Применяется там, где ленточный конвейер невозможен: в закрытых тоннелях, при транспортировке горячих или пылящих материалов, в условиях ограниченного пространства.
Сварная конструкция: точность швов определяет ресурс изделия
Лотки приварены к цепи — это значит что качество сварных соединений напрямую определяет срок службы всего изделия. Цепь со скребками работает в режиме непрерывных циклических нагрузок: каждый раз когда скребок зачерпывает материал, сварной шов испытывает отрывающее усилие. В условиях металлургии — абразивный материал, высокие температуры, ударные нагрузки — слабый шов не выдержит и нескольких месяцев.
АО «Металлург» выполняет сварку скребков на специализированных сварочных участках с контролем качества швов. Марка стали лотков подбирается под условия транспортируемого материала. Подробнее о производственных возможностях — на странице «Производство». Ассортимент промышленных цепей — в каталоге.
Металлургическая отрасль: 15 лет поставок
Металлургические комбинаты Западной Сибири — постоянные заказчики АО «Металлург». За 15 лет работы с металлургической отраслью мы поставляем цепи различных типов, скребки, ролики и другие конвейерные комплектующие. Этот заказ — продолжение сотрудничества с предприятием, для которого мы уже выполняли поставки тяговых цепей. Другие выполненные заказы — в разделе «Кейсы».
О производителе
АО «Металлург» — производитель промышленных цепей и конвейерных комплектующих, Магнитогорск. 250 сотрудников, ISO 9001:2015, более 500 тонн металлопродукции в месяц. Поставки по России и СНГ.
Нужна скребковая цепь с лотками для вашего конвейера?
Изготавливаем скребковые цепи с приваренными лотками и скребками под заказ — по чертежам или по образцу. Подбираем марку стали под условия транспортируемого материала. Ассортимент — в каталоге промышленных цепей.
Отправить запрос — рассчитаем стоимость и сроки в течение 24 часов.
Частые вопросы
Что такое скребковая цепь с лотками и где она применяется?
Скребковая цепь с лотками — тяговая цепь с приваренными металлическими скребками ковшеобразной формы. Скребки захватывают и перемещают сыпучий материал по закрытому жёлобу конвейера. Применяется в металлургии (кокс, окалина, шлак), горнодобыче (уголь, руда), на тепловых электростанциях (зола, шлак). Преимущество перед ленточным конвейером — работа в закрытом пространстве, при высоких температурах и с пылящими материалами.
Почему лотки приваривают к цепи, а не крепят болтами?
Оба варианта применяются. Сварная конструкция проще в изготовлении, дешевле и не требует обслуживания крепежа. Болтовое крепление позволяет заменять изношенные лотки без замены всей цепи — удобно при неравномерном износе. Выбор зависит от конструкции конвейера и условий эксплуатации, определяется конструкторской документацией на оборудование.
Из какой стали делают лотки для скребковой цепи в металлургии?
Марка стали зависит от транспортируемого материала и условий эксплуатации. Для абразивных материалов (кокс, окалина, агломерат) — износостойкие стали 40Х, 65Г. Для горячих материалов — жаростойкие стали. Для умеренных условий — конструкционная сталь Ст3, 09Г2С. АО «Металлург» согласовывает марку стали по чертежам или по условиям эксплуатации.
Можно ли заказать скребковую цепь с лотками по образцу?
Да. АО «Металлург» принимает заказы по образцу изношенной цепи или отдельного звена со скребком. Специалисты снимают геометрические параметры цепи (шаг, ширину пластин, диаметр шарниров) и лотка (форму, размеры, расположение сварных швов). Это стандартная практика для предприятий без актуальной конструкторской документации.
