Описание

Назначение

и применение

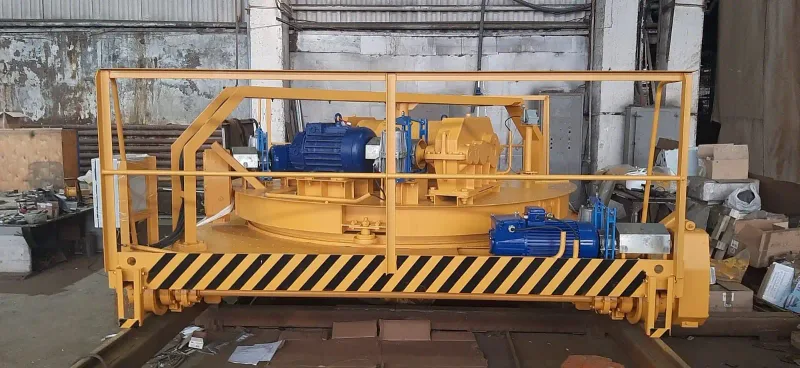

Грузовая поворотная тележка предназначена для установки на

мостовые электрические краны общепромышленного назначения грузоподъёмностью

до 5 т. Поворотная схема расширяет функциональность крана и обеспечивает

удобство позиционирования груза при монтажных и технологических

операциях.

Тележка применяется в производственных цехах, складских и

ремонтных зонах, на предприятиях машиностроения, металлургии и энергетики. Изделие

рассчитано на стабильную работу в режиме A5 при

пониженных температурах.

АО «Металлург» изготавливает грузовые тележки по техническому

заданию заказчика с разработкой конструкторской документации собственным

КБ.

Конструкция и особенности

Поворотное исполнение для расширения зоны

обслуживания

Общепромышленное исполнение

Расчёт на режим работы A5 по ISO

4301/1

Электропривод постоянного тока

Электрическое управление

Гибкий кабель на каретках с роликами для токоподвода

Адаптация конструкции для эксплуатации при температуре до

–40 °C

Конструкция тележки обеспечивает надёжную работу при номинальных

нагрузках и стабильные кинематические характеристики.

Технические характеристики

Грузоподъёмность, т:

общая — 5

главный подъём — 5

Режим работы: A5, ISO

4301/1-86

Высота подъёма, м:

главный — 8

Климатическое

исполнение:

по ГОСТ 15150-69 — У1

температура эксплуатации: от –40 до +40 °C

Род электрического тока:

постоянный

Скорости, м/с:

подъём — 0,32

поворот тележки — 0,8

передвижение тележки — 0,75

Управление:

электрическое

Способ токоподвода:

к грузовой тележке — гибкий кабель на каретках с

роликами

Масса тележки: 3,7 т*

Производство и стандарты

Изготовление — от 60 дней по

техническому заданию

Разработка КД — собственное конструкторское бюро

Система менеджмента качества — ISO

9001

Соответствие требованиям ТР ТС

010/2011

Преимущества изготовления в АО «Металлург»

Изготовление тележек под конкретные параметры крана

Проектирование с учётом режимов эксплуатации A5

Контроль качества на всех этапах производства

Соответствие требованиям промышленной безопасности

Готовность к эксплуатации в сложных климатических

условиях

Где заказать грузовую тележку 5-А5УП

Грузовая поворотная тележка для мостового электрического крана

изготавливается под заказ по техническому

заданию.

Для расчёта стоимости и сроков направьте запрос

через кнопку: «Получить расчет».

FAQ

1. Возможна ли поставка тележки под существующий

кран?

Да, тележка изготавливается по техническому заданию и параметрам крана

заказчика.

2. Разрабатываете ли вы конструкторскую

документацию?

Да, КД разрабатывается собственным конструкторским бюро.

3. Для каких условий эксплуатации рассчитана

тележка?

Тележка рассчитана на режим A5 и эксплуатацию при температуре до –40

°C.

4. Какой срок

изготовления?

Срок изготовления — от 60 календарных дней.
