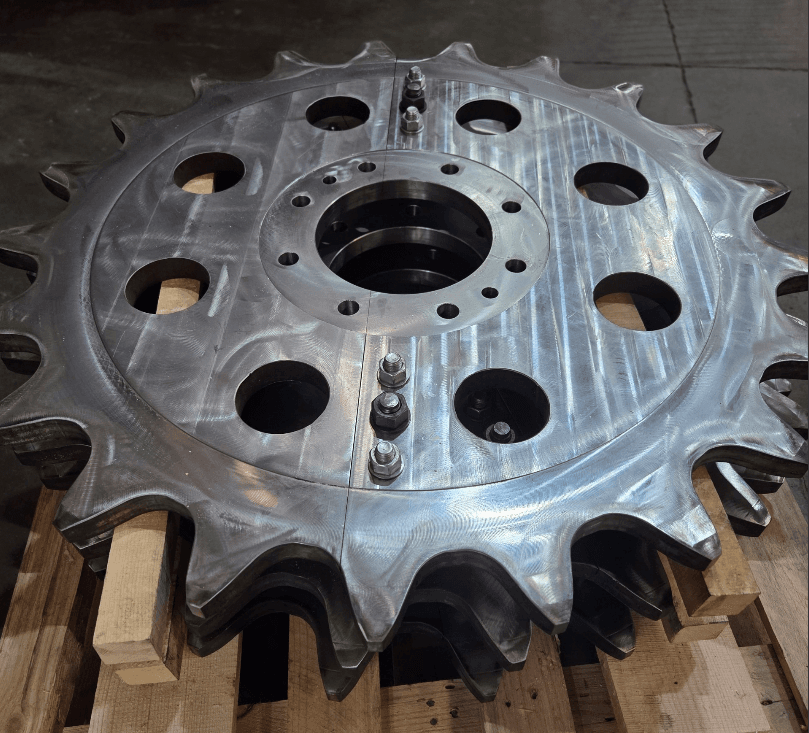

Как подобрать звёздочку для приводной цепи: шаг, число зубьев, посадка и материал

Звёздочка — это не просто «деталь которая крутит цепь». Это точно рассчитанный элемент привода: неправильно подобранная звёздочка разобьёт новую цепь за несколько месяцев, создаст вибрацию, перегрузит подшипники и редуктор. Правильно подобранная — обеспечит расчётный ресурс системы без лишних замен.

В этом руководстве разберём пять ключевых параметров подбора звёздочки для приводной цепи — с формулами, таблицей стандартных параметров и отраслевыми примерами.

Параметр 1. Шаг цепи и шаг зуба звёздочки: должны совпадать точно

Шаг — главный параметр. Шаг зуба звёздочки должен точно совпадать с шагом цепи: это расстояние между осями соседних роликов (для роликовой цепи) или между осями шарниров (для тяговой пластинчатой). Несовпадение шага даже на 0,5–1 мм ведёт к тому, что зуб звёздочки не попадает в нужное место шарнира — цепь набегает неравномерно, нагрузка на отдельные звенья возрастает, износ ускоряется в разы.

Стандартные шаги по ГОСТ:



• Приводные роликовые цепи (ГОСТ 13568): 12,7 — 19,05 — 25,4 — 31,75 — 38,1 — 44,45 — 50,8 мм



• Тяговые пластинчатые цепи (ГОСТ 588): 50 — 63 — 80 — 100 — 125 — 160 — 200 — 250 мм

При заказе звёздочки под нестандартный шаг (импортное оборудование, цепи советской постройки) — измерьте шаг цепи напрямую с точностью до 0,1 мм и укажите его при заказе.

Параметр 2. Число зубьев: влияет на скорость и плавность работы

Число зубьев звёздочки определяет передаточное отношение привода и плавность работы цепи. Чем больше зубьев — тем равномернее движение цепи и меньше динамические нагрузки на каждый зуб. Чем меньше зубьев — тем выше передаточное отношение, но больше «многоугольный эффект» (цепь движется не по окружности, а по многоугольнику).

Практическое правило: для промышленных конвейеров выбирайте ведущую звёздочку с числом зубьев не менее 11–13. Меньше 9 зубьев — только при обоснованной технической необходимости.

Параметр 3. Диаметр делительной окружности и диаметр посадочного отверстия

Диаметр делительной окружности (Dd) — расстояние, на котором цепь огибает звёздочку. Рассчитывается по формуле:

Dd = p / sin(180° / z), где p — шаг цепи (мм), z — число зубьев.

Диаметр посадочного отверстия должен точно соответствовать диаметру вала редуктора или двигателя с необходимой посадкой (H7/k6 для неподвижного соединения). Шпоночный паз — по ГОСТ 23360 под конкретный диаметр вала.

При заказе звёздочки обязательно укажите: шаг цепи, число зубьев, диаметр вала, тип посадки, наличие и размер шпоночного паза.

Параметр 4. Ширина венца

Ширина венца звёздочки должна соответствовать ширине цепи с минимально необходимым зазором. Для однорядных роликовых цепей — ширина по ГОСТ 13568. Для многорядных цепей — звёздочка многорядная соответственно числу рядов. Для тяговых пластинчатых цепей — ширина венца по конструкторской документации на конвейер.

Типичная ошибка: звёздочка шире цепи — цепь «гуляет» по венцу и разбивает боковые пластины. Звёздочка у́же цепи — цепь набегает на фланцы звёздочки, ускоренный боковой износ.

Параметр 5. Материал звёздочки под условия эксплуатации

Материал звёздочки подбирается под скорость вращения, нагрузку и условия среды:



• Сталь 40, 45 — стандарт для большинства промышленных приводов при умеренных нагрузках и нормальных условиях



• Сталь 40Х с термообработкой (HRC 45–55) — для абразивных условий (горнодобыча, цемент): твёрдость зубьев в 2–3 раза выше, срок службы в паре с цепью — в разы дольше



• Сталь 65Г — пружинистая, хорошо поглощает ударные нагрузки: шахтные конвейеры, питатели с ударной загрузкой



• Нержавеющая сталь 12Х18Н10Т — химически агрессивная среда, пищевые производства, влажные условия



• Чугун СЧ20 — тихоходные приводы с умеренной нагрузкой, хорошая виброгасящая способность

Ассортимент звёздочек и венцов — в каталоге.

Пять ошибок при подборе звёздочки которые сокращают ресурс привода

1. Несовпадение шага. Самая частая и разрушительная ошибка. Измеряйте шаг точно — не «примерно 100 мм», а с точностью до 0,1 мм.

2. Слишком мало зубьев. Звёздочка с 6–8 зубьями создаёт такой многоугольный эффект, что цепь работает с постоянными рывками. Срок службы цепи и звёздочки сокращается в 2–4 раза.

3. Замена цепи без проверки звёздочки. Изношенный профиль зуба разобьёт новую цепь за 2–3 месяца. При замене цепи — всегда осмотрите звёздочку. Признак износа: «подрезка» боковых граней зуба, асимметричный профиль.

4. Неправильная ширина венца. Венец шире или у́же цепи — боковой износ пластин в несколько раз быстрее нормы.

5. Стандартная сталь в абразивной среде. В горнодобыче и цементном производстве звёздочка из стали 45 изнашивается в 3–5 раз быстрее чем из термообработанной 40Х. Разница в цене — 20–30%, разница в сроке службы — кратная. Подробнее о производстве звёздочек — на странице «Производство».

Когда нужна нестандартная звёздочка

Нестандартная звёздочка нужна в трёх случаях:



• Импортное оборудование с нестандартным шагом цепи — не совпадает с ГОСТ



• Устаревшее отечественное оборудование — документация утрачена, оригинальные звёздочки не производятся



• Специализированное оборудование — КВО, КП, АУЗК, шахтные питатели — с уникальными параметрами привода

АО «Металлург» изготавливает нестандартные звёздочки по чертежам или по образцу. При наличии изношенной звёздочки специалисты измерят все параметры и изготовят точный аналог. Ассортимент — в каталоге венцов и звёздочек.
