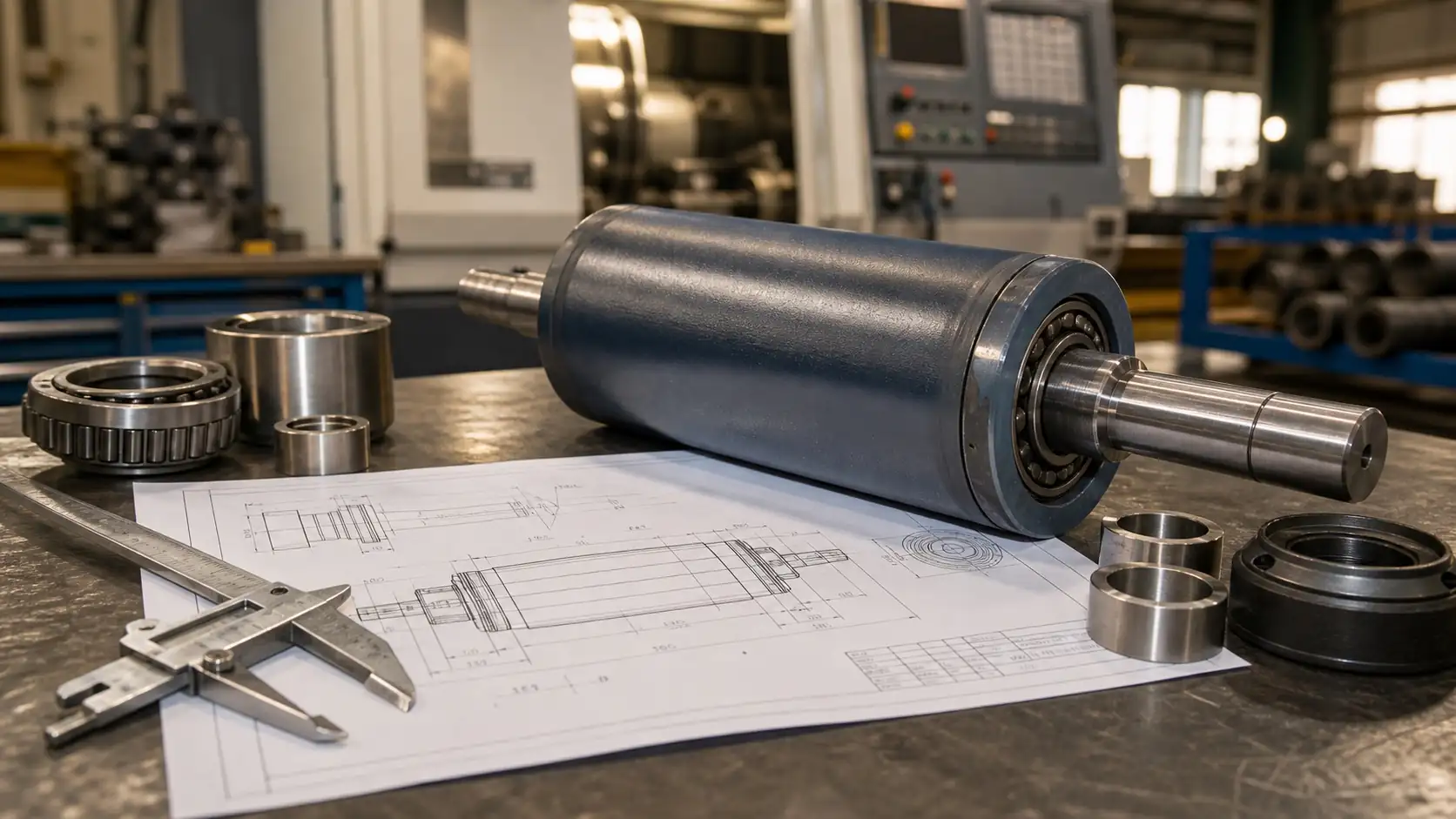

Ролики конвейерные по чертежу: данные для расчета

Конвейерные ролики по чертежу рассчитывают не только по диаметру и длине. Для промышленного оборудования важны посадочные размеры, исполнение оси, подшипники, уплотнения, материал обечайки, нагрузка, среда и место установки. Если этих данных достаточно, завод быстрее определит технологию изготовления, объем обработки и сроки поставки.

АО «Металлург» изготавливает промышленные ролики, катки и узлы роликов для конвейеров, пластинчатых питателей, транспортного оборудования и ремонтных комплектов. В расчет можно передать чертеж, эскиз, фото старого ролика, образец или список размеров с описанием условий работы.

Когда ролик лучше рассчитывать по чертежу

Расчет по чертежу нужен, когда стандартный ролик не подходит по присоединительным размерам, нагрузке, материалу, уплотнению или условиям эксплуатации. Это особенно важно для оборудования, которое работает с абразивом, пылью, высокой температурой, ударными нагрузками или в составе нестандартного узла.

• нужно повторить ролик по старому чертежу или образцу;
• требуется ролик в сборе с осью, подшипниками, втулками и уплотнениями;
• нужно изготовить ролик для конкретного конвейера, например ролик конвейера KZB-Q250-1400/450/5;
• ролик работает в узле пластинчатого питателя или в составе транспортного полотна;
• нужен не один ролик, а комплект для планового ремонта, ЗИП или замены изношенного узла.

Какие размеры нужны для расчета

Главная ошибка в заявке - передать только общий вид ролика без размеров посадок и узлов крепления. Для расчета желательно указать все размеры, которые влияют на сборку, вращение и установку в оборудование.

• наружный диаметр ролика и рабочая длина обечайки;
• общая длина ролика с осью или выступающими частями;
• диаметр, форма и длина оси, наличие лыски, резьбы, шпоночного паза или отверстий;
• посадочные размеры под подшипники, втулки, манжеты, крышки и стопорные элементы;
• толщина стенки обечайки, материал трубы или заготовки;
• расстояния между опорами, кронштейнами, боковыми стенками или направляющими;
• количество роликов и требуемый срок поставки.

Что важно указать по исполнению

Даже при одинаковых габаритах ролики могут сильно отличаться по ресурсу. На срок службы влияют материал, обработка посадок, тип подшипника, защита от пыли и качество сборки. Поэтому в заявке лучше сразу указать, где стоит ролик и какая проблема была у старой детали.

• материал ролика, оси и втулок, если он указан в чертеже или известен по эксплуатации;
• тип подшипников, манжет, крышек и уплотнений;
• нужна ли токарная обработка посадочных поверхностей, торцов, осей и втулок;
• нужна ли фрезерная обработка пазов, лысок, плоскостей или крепежных элементов;
• требуется ли термообработка для повышения ресурса детали;
• есть ли требования к балансировке, соосности, биению или чистоте обработки.

Условия работы ролика

Ролик для легкого транспортера и ролик для тяжелого промышленного оборудования нельзя считать одинаково. Если деталь работает в цементном, горнодобывающем, металлургическом или теплоизоляционном производстве, важно описать среду и нагрузку.

• что транспортирует оборудование: руда, клинкер, цемент, мел, известняк, шихта, отходы или другой материал;
• есть ли пыль, абразив, влажность, высокая температура или ударные нагрузки;
• роль ролика в узле: опорный, направляющий, нижний, верхний, боковой, приводной или поддерживающий;
• связан ли ролик с цепью, полотном, ячейкой, ковшом или паллетой;
• как проявился износ: заклинивание, люфт, износ обечайки, разрушение подшипника, повреждение уплотнения или оси.

Если чертежа нет

Если чертеж отсутствует, расчет можно начать по образцу, фото и замерам. Для таких задач полезно отправить общий вид ролика, фото торцов, крепления, изношенных мест и места установки в оборудовании. По этим данным можно понять, каких размеров не хватает до полноценного расчета.

Если ролик входит в сложный узел, например узел ролика 1А51-706СБ или ролик пластинчатого питателя мела, лучше передать не только саму деталь, но и схему установки. Это снижает риск ошибки по посадкам, зазорам и креплению.

Какие операции могут понадобиться

В зависимости от конструкции ролика могут потребоваться заготовительные, токарные, фрезерные, сборочные и контрольные операции. Если ролик входит в комплект ремонта, его удобно считать вместе с другими деталями узла: цепями, звездочками, лотками, паллетами или крепежом.

• Механическая обработка корпусных деталей, осей, втулок и посадочных поверхностей.
• Токарная обработка тел вращения, торцов, шеек, канавок и резьб.
• Фрезерная обработка крепежных мест, пазов, плоскостей и специальных элементов.
• Термообработка деталей, если требуется повысить ресурс или твердость.
• Подбор сопряженных деталей, если ролик работает вместе с промышленной цепью, полотном или питателем.

Куда отправить данные для расчета

Для первичного расчета подготовьте чертеж, фото, количество, материал, размеры, условия работы и желаемый срок поставки. Если задача шире одного ролика, можно сразу описать комплект для ремонта или приложить перечень позиций.

Отправить заявку можно через раздел Контакты или начать с общей страницы услуг металлообработки. Если нужно разобраться, какие данные нужны для любой детали по чертежу, посмотрите материал изготовление деталей по чертежам: данные для расчета. Пример крупной поставки можно посмотреть в кейсе 400 роликов для горно-обогатительного комбината.
