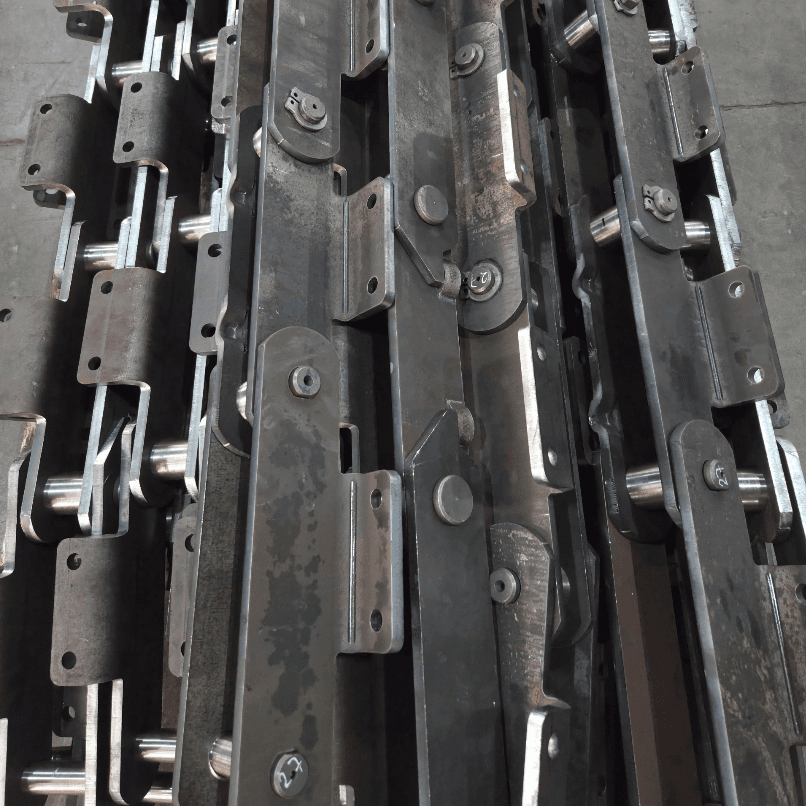

Тяговые цепи для промышленных конвейеров: виды, параметры подбора и правила замены
13 мая 2026 г. • 5 минут
О компании
| <p>Конвейер остановился. Причина — обрыв тяговой цепи.
