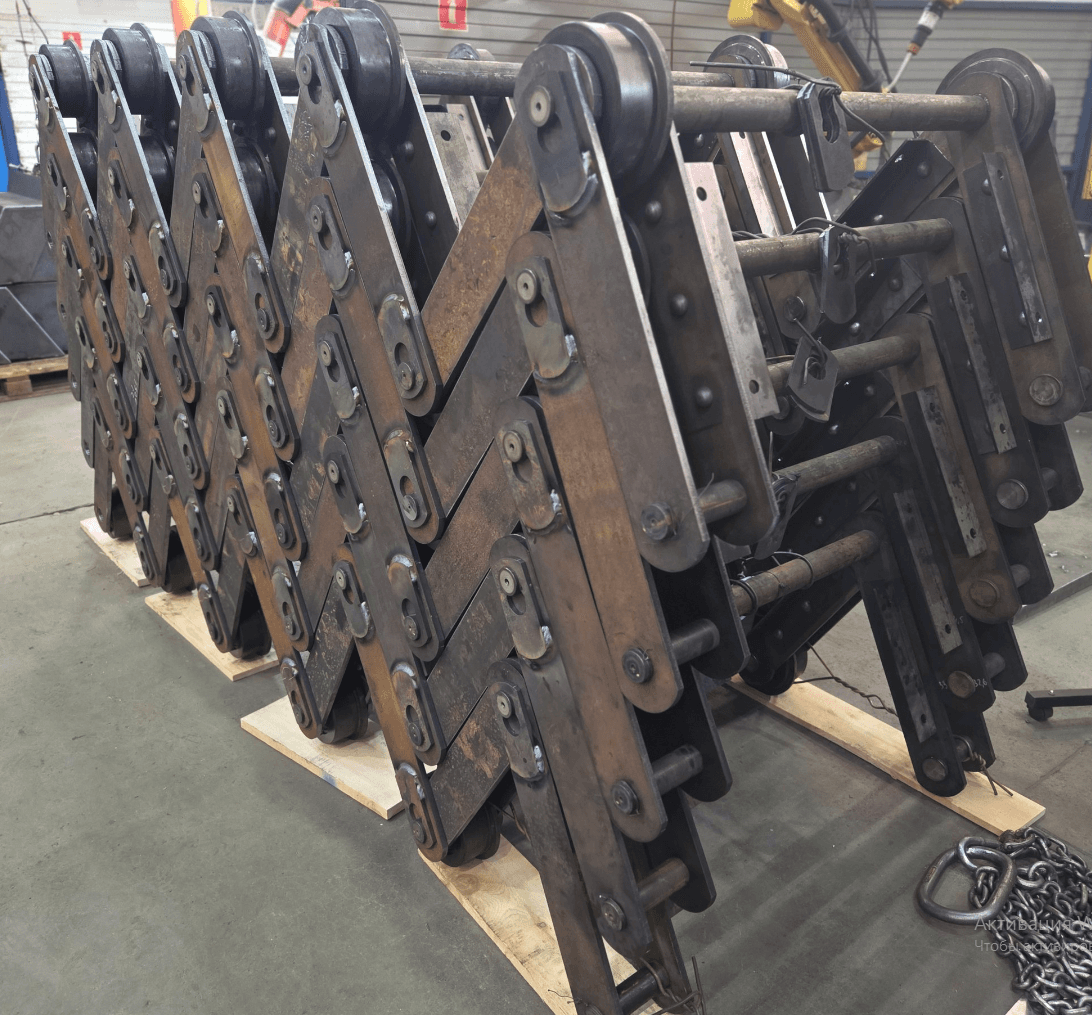

Виды промышленных цепей: приводные, тяговые, конвейерные, элеваторные и скребковые — чем отличаются и как выбрать

Главный механик звонит на завод-производитель и говорит: «Нам нужна цепь для конвейера». В ответ — первый вопрос: «Какая именно?» Потому что слово «цепь» в промышленности охватывает принципиально разные конструкции с разными задачами, нагрузками и условиями работы.

Ошибка в типе цепи — это не просто лишние деньги. Это преждевременный износ, внеплановая остановка производства, а иногда и авария. В этой статье разберём пять основных видов промышленных цепей, их конструктивные отличия и сферы применения — с конкретными отраслевыми примерами.

Сравнительная таблица видов промышленных цепей

1. Приводная цепь: передаёт момент, не тащит грузы

Приводная роликовая цепь — это та самая цепь, которую все видели на велосипеде. В промышленности она работает по тому же принципу: зубья звёздочки зацепляются с роликами цепи и передают крутящий момент от двигателя к рабочему органу машины.

Конструкция: внутренние и наружные пластины, ролики на втулках, соединённые шарнирами. Стандартизирована по ГОСТ 13568 (ISO 606).

Шаг: 12,7 мм (велосипедный стандарт) до 50,8 мм для тяжёлых промышленных приводов.

Где применяется: приводы редукторов, цепные передачи станков, механизмы подъёма, системы синхронизации. На конвейерах — только как привод, но не как тяговый орган.

Главное отличие от тяговых цепей: приводная цепь не несёт груз — она только передаёт усилие. Поэтому она компактная, с мелким шагом и рассчитана на высокую скорость вращения.

2. Тяговая пластинчатая цепь: рабочая лошадка тяжёлых конвейеров

Тяговая пластинчатая цепь — несущий элемент пластинчатого конвейера. Она одновременно и тянет привод, и несёт транспортируемый материал. Именно она работает там, где резиновая лента не справляется.

Конструкция: широкие несущие пластины, соединённые шарнирами с крупным шагом. Пластины могут быть плоскими, с отбортовкой или с крепёжными элементами под скребки и ковши.

Шаг: 50–250 мм, стандартизирован по ГОСТ 588.

Отраслевые примеры:



• Цементный завод: транспортировка горячего клинкера от печи до холодильника при температуре 200–400 °C. Нужна цепь из жаростойкой стали, шаг 160–200 мм, разрушающая нагрузка от 630 кН.



• ГОК (горно-обогатительный комбинат): транспортировка дроблёной руды и концентрата. Условия — постоянный абразивный износ, ударные нагрузки при загрузке. Нужна термообработанная сталь, шаг 100–160 мм.



• Производство минеральной ваты: специализированные тяговые цепи КВО и КП для транспортёров камер волокноосаждения и полимеризации. Работают в условиях высоких температур и химического воздействия связующего. Изготавливаются только под заказ по параметрам конкретной линии.

3. Скребковая цепь: сыпучие в желобе

Скребковый конвейер — закрытый жёлоб, по которому скребки на цепи толкают сыпучий материал. Цепь здесь работает в принципиально других условиях: она полностью погружена в материал, испытывает боковые нагрузки от трения о стенки жёлоба и ударные нагрузки от кусков материала.

Конструкция: усиленные пластины с прикреплёнными скребками или планками. Шарниры защищены от набивания материала.

Шаг: 100–200 мм.

Где применяется: шахты (транспортировка угля в лаве), тепловые электростанции (зола и шлак), зерновые терминалы, химические производства. Везде, где нужно переместить сыпучий материал на небольшое расстояние в закрытом жёлобе.

Критичный параметр: устойчивость к боковому истиранию — именно от этого скребковые цепи изнашиваются быстрее всего.

4. Элеваторная цепь: вертикаль без альтернатив

Ковшовый элеватор поднимает сыпучий материал вертикально — там, где наклонный конвейер невозможен из-за ограниченного пространства. Цепь в элеваторе несёт ковши с материалом по всей высоте подъёма — иногда до 30–50 метров.

Конструкция: тяговые пластины с проушинами для крепления ковшей. Шарниры рассчитаны на работу в запылённой среде без постоянной смазки.

Шаг: 100–400 мм, определяется размером ковша и производительностью элеватора.

Отраслевые примеры:



• Цементный завод: подъём известняка, сырьевой муки, цемента. Высота подъёма — 20–40 м, температура материала — до 120 °C.



• Горнодобыча: подъём концентрата и флотационного материала. Требуется износостойкая сталь из-за абразивных свойств материала.



• Производство огнеупоров: подъём магнезита, доломита, других тугоплавких материалов. Специальные требования к термостойкости цепи.

Ассортимент промышленных цепей — в нашем каталоге.

5. Специализированные цепи: под конкретное оборудование

Помимо стандартных типов, существуют цепи под конкретные производственные установки — их не купить в каталоге, они изготавливаются только по чертежам. Примеры из нашей практики:



• Цепь КВО — для транспортёра камеры волокноосаждения на производстве минеральной ваты. Шаг, ширина и прочностные характеристики определяются параметрами конкретной линии.



• Цепь АУЗК — тяговая цепь установки ультразвукового контроля качества труб. Перемещает трубу через зону сканирования с точно заданной скоростью.



• Цепь патерностера — для непрерывного вертикального конвейера с открытыми платформами. Специфическая конструкция шарниров для плавного огибания приводных звёздочек.

Подробнее о производственных возможностях — на странице «Производство».

Как не ошибиться с типом цепи: три контрольных вопроса

Прежде чем заказывать цепь, ответьте на три вопроса:

1. Что цепь делает — тянет привод или несёт груз? Если тянет привод между валами — приводная. Если несёт груз — тяговая (пластинчатая, скребковая или элеваторная).

2. Как расположен конвейер — горизонтально или вертикально? Горизонтальный и наклонный транспорт — пластинчатая или скребковая. Вертикальный подъём — элеваторная.

3. В какой среде работает цепь? Открытый конвейер с кусковым материалом — пластинчатая. Закрытый жёлоб с сыпучим — скребковая. Высокие температуры — жаростойкая сталь. Агрессивная химическая среда — нержавейка. Уникальное оборудование — только по чертежам.

О производителе

АО «Металлург» — производитель промышленных цепей всех типов, Магнитогорск. 250 сотрудников, более 500 тонн металлопродукции в месяц, ISO 9001:2015. Изготавливаем приводные, тяговые пластинчатые, скребковые, элеваторные и специализированные цепи под заказ — по чертежам, по образцу или по параметрам действующего оборудования. 15 лет работы с горнодобывающими, цементными, металлургическими предприятиями и заводами минеральной ваты.

Нужна цепь под ваше оборудование?

Подберём тип и параметры цепи под конкретный конвейер или производственную линию — бесплатная консультация специалиста. Ассортимент — в каталоге промышленных цепей.

Отправить запрос — ответим в течение 24 часов.
