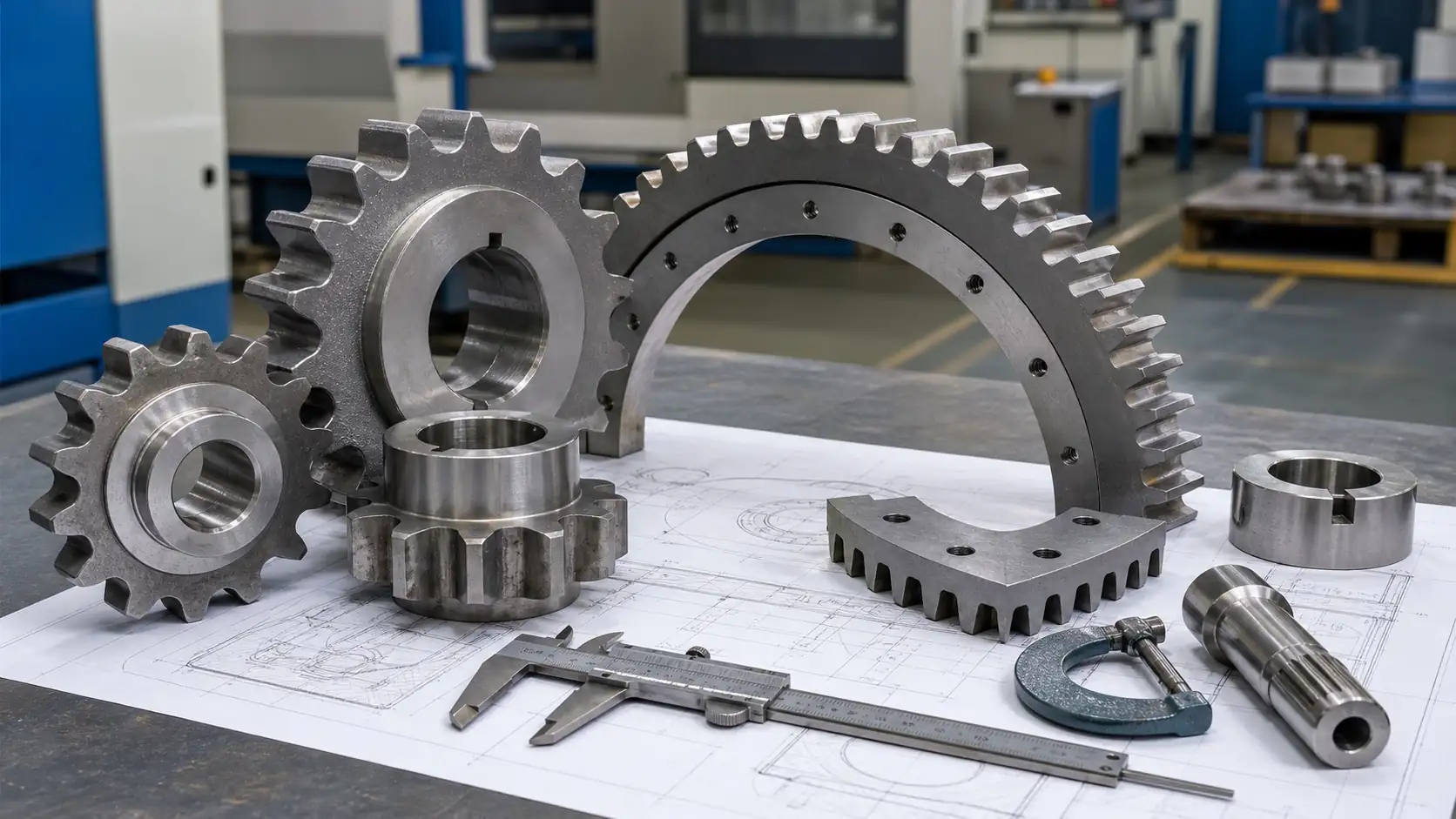

Звездочки и венцы по чертежу: данные для расчета

Звездочки и зубчатые венцы по чертежу рассчитывают по геометрии зубьев, посадке, материалу, условиям работы и сопряженной цепи или узлу. Для точного расчета недостаточно общего названия детали: важно понять, как звездочка или венец установлены, с какой цепью работают, какой износ появился и какие размеры нельзя менять.

АО «Металлург» изготавливает венцы и звездочки для конвейеров, питателей, транспортеров, ячейковых конвейеров и ремонтных комплектов. В заявку можно приложить чертеж, эскиз, фото, образец старой детали или перечень размеров для предварительной оценки.

Когда нужен расчет по чертежу

Расчет по чертежу нужен, когда стандартная звездочка или венец не подходят по шагу цепи, посадке, числу зубьев, креплению, материалу или ресурсу. Такой формат особенно важен при ремонте промышленного оборудования, где деталь должна встать в существующий узел без переделки привода, вала, корпуса или цепи.

• нужно повторить приводную звездочку КВО по чертежу, образцу или параметрам старой детали;
• требуется изготовить звездочку скребкового транспортера под конкретную цепь и нагрузку;
• нужен сектор натяжной звездочки или сменный сегмент вместо изношенной части;
• нужно рассчитать сегмент зубчатого венца для оборудования AUMUND или аналогичного узла;
• требуется комплект деталей для планового ремонта, ЗИП или замены изношенного узла.

Что указать по звездочке

По звездочке важны не только наружный диаметр и количество зубьев. На расчет влияют шаг цепи, профиль зуба, ширина венца, посадка на вал, форма ступицы и реальные условия работы. Если часть параметров неизвестна, лучше передать фото, старую деталь и данные по цепи.

• тип и шаг цепи, под которую работает звездочка;
• число зубьев, исполнение зуба и признак роли в приводе: приводная, натяжная, ведомая или направляющая;
• наружный диаметр, диаметр по впадинам, делительный диаметр, если он есть в чертеже;
• ширина венца, толщина детали, форма ступицы, посадочное отверстие и допуск посадки;
• шпоночный паз, резьбы, крепежные отверстия, канавки, лыски и другие присоединительные элементы;
• материал, твердость, термообработка и требования к износостойкости;
• количество, срок поставки и причина замены: плановый ремонт, аварийная замена, износ зубьев или модернизация узла.

Что указать по венцу или сектору

Зубчатый венец, сектор или сегмент часто считают как часть узла, поэтому важно передать не только геометрию зубьев, но и схему крепления. Если венец разделен на части, нужно указать количество сегментов, стыки, отверстия и привязку к корпусу или барабану.

• цельный венец или сегментное исполнение, количество частей и расположение стыков;
• наружный и внутренний диаметры, ширина зубчатой части и общая толщина детали;
• модуль, число зубьев, профиль зуба и направление работы, если эти данные указаны в документации;
• посадочные поверхности, отверстия под крепеж, центровочные элементы и расстояния между отверстиями;
• пример существующей позиции, например венец 30135483 AUMUND, венец звездочки ячейкового конвейера AUMUND или венец двухходовой из трех частей;
• характер износа: сколы зубьев, износ рабочей поверхности, разбитые отверстия, трещины или нарушение посадки.

Материал, обработка и ресурс

Для звездочек и венцов важна не только геометрия, но и ресурс в конкретной среде. Одна и та же деталь может работать по-разному в цементном, горнодобывающем, металлургическом или теплоизоляционном производстве. Поэтому в заявке стоит указать нагрузку, абразивность, пыль, температуру и режим работы оборудования.

• Механическая обработка нужна для посадочных поверхностей, отверстий, торцов, ступиц и зубчатых элементов по КД.
• Токарная обработка применяется для тел вращения, посадок, ступиц, буртов, канавок и торцов.
• Фрезерная обработка может потребоваться для пазов, плоскостей, крепежных мест, секторов и специальных элементов.
• Термообработка рассматривается, если нужно повысить твердость, износостойкость или ресурс детали.
• Если старая деталь быстро изнашивалась, желательно описать причину: абразив, перекос цепи, ударная нагрузка, недостаточная смазка, перегрев или ошибка посадки.

Если чертежа нет

Если чертеж отсутствует, расчет можно начать по образцу, фото и замерам. Полезно отправить общий вид детали, крупные фото зубьев, посадочного отверстия, ступицы, крепежных отверстий, изношенных мест и места установки в оборудовании.

Для предварительной оценки также нужны параметры сопряженной промышленной цепи, схема установки и размеры, которые нельзя менять. Если задача касается не одной детали, а всего ремонтного комплекта, лучше сразу приложить перечень позиций и указать, какие элементы меняются вместе со звездочкой или венцом.

Связанные узлы и комплект ремонта

Звездочку редко считают отдельно от оборудования. Ошибка по шагу цепи, посадке или креплению может привести к ускоренному износу всей передачи. Поэтому при плановом ремонте удобно считать комплектом звездочки, венцы, цепи, ролики, секции, крепеж и другие детали узла.

• для цепного конвейера важно сверить звездочку с цепью, роликами, направляющими и условиями натяжения;
• для питателей и транспортеров нужно учитывать пыль, абразив, ударные нагрузки и режим работы;
• для сегментных венцов важно проверить стыки, крепление и порядок замены частей;
• для импортозамещения полезны старые чертежи, маркировки, каталожные номера, фото узла и образец детали;
• пример такой задачи можно посмотреть в кейсе изготовления звездочек тяговой цепи для производственного конвейера.

Куда отправить данные для расчета

Для первичного расчета подготовьте чертеж или фото, количество, материал, размеры, параметры цепи, посадку, условия работы и желаемый срок поставки. Чем точнее исходные данные, тем быстрее можно понять технологию, объем обработки и сроки изготовления.

Отправить заявку можно через раздел Контакты или начать с общей страницы услуг металлообработки. Если нужно сначала разобраться с общим набором данных для любой детали, посмотрите материал изготовление деталей по чертежам: данные для расчета. Если вопрос именно в подборе шага, числа зубьев и посадки, используйте статью как подобрать звездочку для приводной цепи.
