Описание

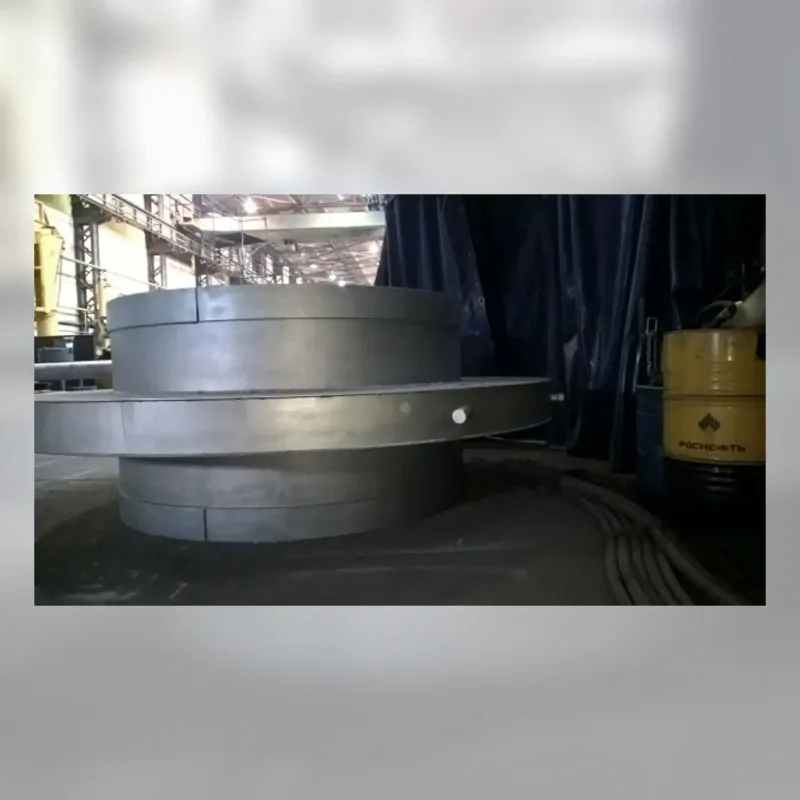

Компенсатор

дисковый одноволновой устанавливается в трубопроводе или

газоходе для восприятия расчетных перемещений, заданных проектом. Геометрия

волны, присоединения и материалы определяются по рабочей документации.

Компенсатор включен в направление фурм и

водоохлаждаемого оборудования как смежный элемент промышленных

газоходов. Его согласовывают с расчетной схемой, опорами и соседним

оборудованием. Другие элементы газовых трактов представлены в разделе рекуператоров и

теплообменников.

Когда требуется одноволновой компенсатор

замена компенсатора с

деформацией, трещиной или потерей герметичности;

изготовление запасного

элемента к плановому ремонту;

повтор по рабочему

чертежу заказчика;

восстановление

присоединений по образцу;

комплектование газохода

или трубопроводного узла.

Какие нагрузки нужно задать

Для расчета требуются тип и величина перемещений по проекту,

рабочее и расчетное давление, температура, среда, цикличность, присоединения,

монтажная длина, опоры и ограничения по установке. Самостоятельно назначать

компенсирующую способность по фотографии нельзя.

Что нужно для расчета

чертеж компенсатора и

участка трубопровода или газохода;

расчетные осевые, боковые

и угловые перемещения;

давление, температуру и

рабочую среду по проекту;

монтажную длину и

присоединительные размеры;

данные по опорам,

направляющим и предварительной растяжке, если есть;

материалы и требования к

соединениям;

количество и требования к

приемке.

Производство и связанные решения

АО «Металлург» рассматривает изготовление по расчетной и рабочей

документации заказчика. Параметры компенсации должны быть подтверждены

проектировщиком трубопровода или газохода.

рекуператоры и

теплообменники для смежных газовых трактов;

каталог продукции АО

«Металлург»;

производство с резкой, гибкой,

сваркой и мехобработкой.

FAQКакие перемещения воспринимает

компенсатор?Допустимые

осевые, боковые и угловые перемещения задаются расчетом и документацией

конкретного изделия.

itemscope="" itemprop="mainEntity" itemtype="https://schema.org/Question">Можно ли изготовить компенсатор по

образцу?По образцу можно восстановить геометрию и

присоединения, но расчетные перемещения, давление, температура и среда нужны

отдельно.

itemscope="" itemprop="mainEntity" itemtype="https://schema.org/Question">Можно

ли заменить многоволновой компенсатор одноволновым?Такую замену нельзя принимать без перерасчета

перемещений, жесткости, длины и нагрузок на

опоры.

Для расчета дискового одноволнового

компенсатора передайте КД, расчетные перемещения, среду,

температуру и давление. Отправить

исходные данные для расчета.
