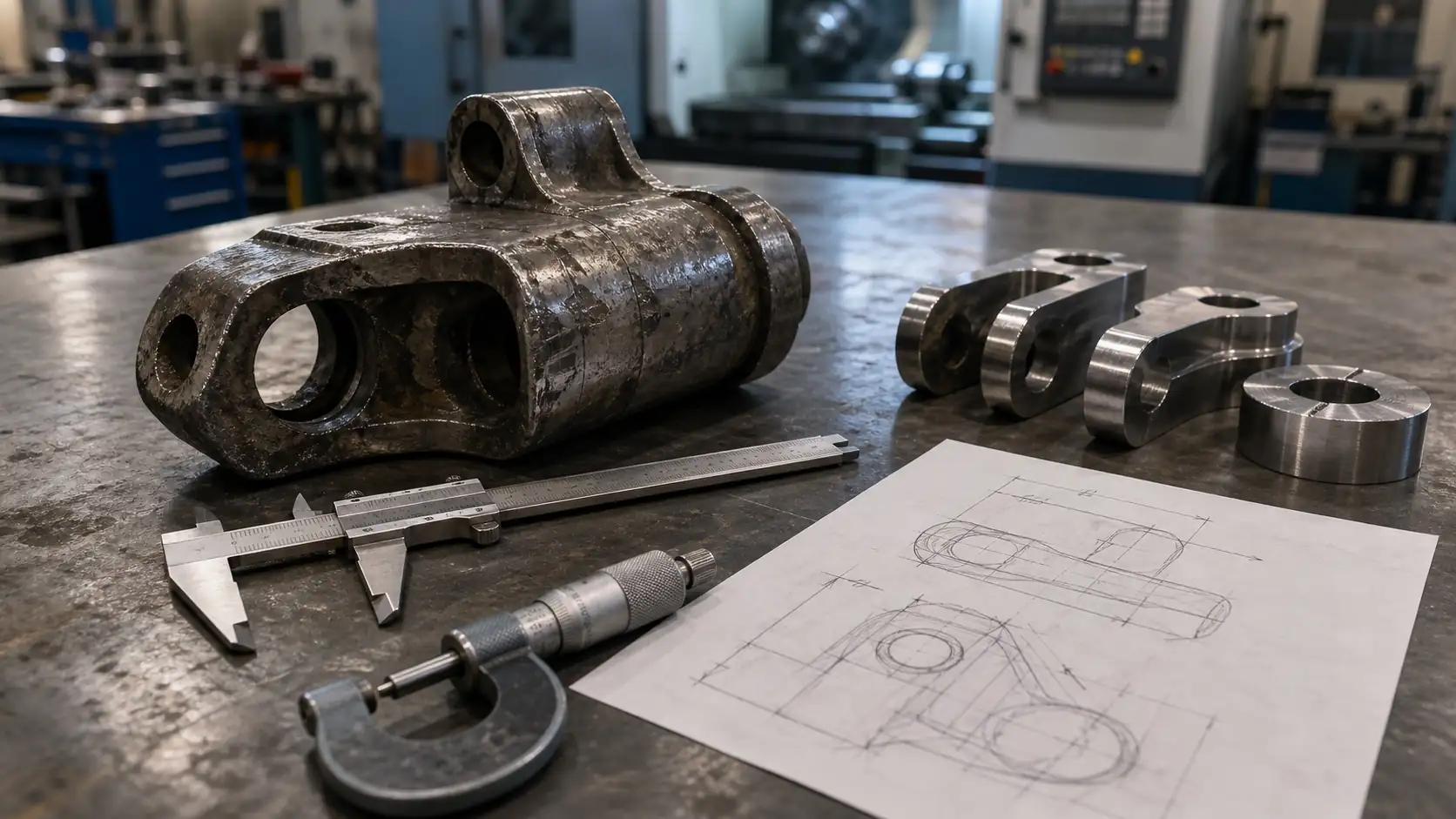

Изготовление деталей по образцу: данные для расчета
Если чертежа нет, расчет детали можно начать с образца, фото, замеров и описания работы узла. Это подходит для изношенных роликов, пальцев, втулок, звездочек, ковшей, лотков, элементов цепей и других комплектующих промышленного оборудования.
АО «Металлург» рассматривает изготовление деталей по образцу, старой детали, эскизу, фото, маркировке или техническому заданию. Для точного расчета важно понять не только геометрию детали, но и ее место в оборудовании: нагрузку, износ, сопряженные узлы и условия эксплуатации.
Если есть чертеж, удобнее начать с материала об изготовлении деталей по чертежам. Если документации нет, этот материал поможет собрать данные по образцу и передать их на расчет через контакты.
Когда можно начинать с образца
Заказ по образцу подходит, когда старая деталь сохранилась, но конструкторской документации нет или она неполная. В таких задачах сначала оценивают, можно ли восстановить геометрию, посадочные размеры, материал и требования к обработке.
- деталь снята с оборудования и есть возможность передать ее на обмер;
- есть фото детали с разных сторон и основные размеры;
- на детали сохранилась маркировка, следы посадки, отверстия, крепления или рабочие поверхности;
- нужно подготовить аналог для планового ремонта или комплекта ЗИП;
- нужно заменить импортную или снятую с производства позицию;
- известно, в каком оборудовании работает деталь и почему она вышла из строя.
Что отправить для расчета
Чем точнее исходные данные, тем быстрее можно понять технологичность, комплектность и ориентир по расчету. Для первичной оценки не обязательно сразу иметь полный комплект КД, но фото без размеров обычно недостаточно.
| Данные | Зачем нужны | Что можно отправить |
|---|---|---|
| Фото образца | Чтобы понять форму, износ, крепления, рабочие поверхности и место возможных замеров | Фото сверху, сбоку, в сборке, рядом с линейкой или штангенциркулем |
| Основные размеры | Чтобы оценить габариты, посадки, отверстия, толщины, шаг и межцентровые расстояния | Эскиз от руки, таблица размеров, фото с нанесенными размерами |
| Материал или условия работы | Чтобы проверить, нужна ли термообработка, износостойкость, стойкость к температуре или абразиву | Марка стали, условия среды, температура, материал на линии, тип нагрузки |
| Описание износа | Чтобы не повторить прежнюю причину поломки и проверить сопряженные детали | Где стерлось, что разбило, где появился люфт, трещина или перекос |
| Место установки | Чтобы оценить совместимость с валом, звездочкой, роликом, лотком, направляющей или корпусом | Фото узла, название оборудования, схема крепления, данные по соседним деталям |
| Количество и срок | Чтобы посчитать партию, технологический маршрут и приоритет по ремонту | Количество штук, плановая ремонтная остановка, аварийность, город поставки |
Какие детали можно оценить по образцу
Чаще всего по образцу приходят детали, которые уже работали в линии и требуют замены без изменения посадочных мест. В одном запросе можно рассмотреть одну позицию или комплект деталей для ремонта узла.
- ролики, катки, оси, пальцы, втулки и посадочные узлы;
- промышленные цепи, звенья, пальцы, втулки и элементы цепей;
- ковши, лотки, желоба, кожухи и элементы транспортирующих систем;
- звездочки, венцы, сегменты, ступицы и детали цепного зацепления;
- ячейки, паллеты, пластины и другие элементы пластинчатых питателей.
Если образец сильно изношен, его нельзя просто копировать без проверки. Нужно понять, где исходная геометрия, а где следы работы, перекоса, удара или абразивного износа.
Что проверяет производство
Перед расчетом специалисты смотрят, каким способом можно изготовить деталь и какие операции потребуются. Производственные возможности АО «Металлург» включают мехобработку, лазерную и плазменную резку, гибку, сварку, сборку, дробеметную обработку и термообработку.
Подробнее о станочном парке и операциях можно посмотреть на странице производства. Общий вход по услугам и производственным сценариям находится в разделе услуг.
- можно ли изготовить деталь из заготовки, листа, профиля или сборочного узла;
- нужны ли токарная, фрезерная, сверлильная, шлифовальная операции или резьба;
- требуется ли резка, гибка, сварка, запрессовка, клепка или сборка;
- нужна ли термообработка, индукционная закалка, отпуск, отжиг или дробемет;
- достаточно ли данных по образцу или нужно запросить дополнительные размеры.
Что может помешать точному расчету
Иногда образец есть, но данных для точного изготовления пока мало. Это не повод откладывать запрос, но лучше сразу показать спорные места, чтобы не потерять время на уточнения.
- образец деформирован, изношен или имеет следы ремонта;
- непонятен материал и режим термообработки;
- нет размеров посадок, отверстий, шпоночных пазов, резьбы или зубьев;
- неизвестны условия работы: нагрузка, скорость, температура, абразив, влажность;
- не показаны сопряженные детали, из-за которых мог появиться износ;
- требуется не копия детали, а доработка конструкции под новый режим работы.
Примеры похожих задач
На сайте есть производственные кейсы, где важны входные данные заказчика, повторяемость деталей и совместимость с действующим оборудованием. Например, можно посмотреть кейс по цепи камеры полимеризации для теплоизоляционного производства и кейс по ковшам и роликам реверсивного транспортера для цементного производства.
Такие задачи похожи по логике: сначала нужно собрать исходные данные, проверить узел, определить комплектность и только потом считать производство.
Как отправить запрос
Для начала можно отправить фото образца, размеры, описание оборудования, количество и срок. Если деталь влияет на простой линии, сразу укажите дату плановой ремонтной остановки или аварийность задачи.
Передать данные можно через страницу контактов. В запросе полезно указать, нужна одна деталь, партия или комплект для ремонта узла.
FAQ
Можно ли изготовить деталь без чертежа?
Да, если есть образец, фото, размеры и понимание условий работы. Но для точного изготовления может потребоваться дополнительный обмер или согласование критичных размеров.
Достаточно ли одного фото?
Обычно нет. Фото помогает понять форму и состояние детали, но для расчета нужны размеры, материал или условия работы, количество и место установки.
Что делать, если материал неизвестен?
Нужно описать условия эксплуатации: нагрузку, температуру, абразивность, влажность, скорость и причину износа. По этим данным можно проверить возможные варианты материала и обработки.
Можно ли заказать комплект деталей по одному образцу?
Да, если задача связана с ремонтом узла. В таком случае лучше сразу показать сопряженные детали: вал, ролики, звездочки, направляющие, крепления, корпус или место установки.
Можно ли доработать деталь, если старая быстро изнашивалась?
Можно рассмотреть доработку, если известна причина износа. Для этого нужны фото места работы, описание нагрузки, материал на линии и данные по сопряженным элементам.
Чтобы получить расчет, отправьте фото, образец, эскиз, размеры или описание узла через страницу контактов. По этим данным можно оценить возможность изготовления отдельной детали, партии или комплекта для планового ремонта.
