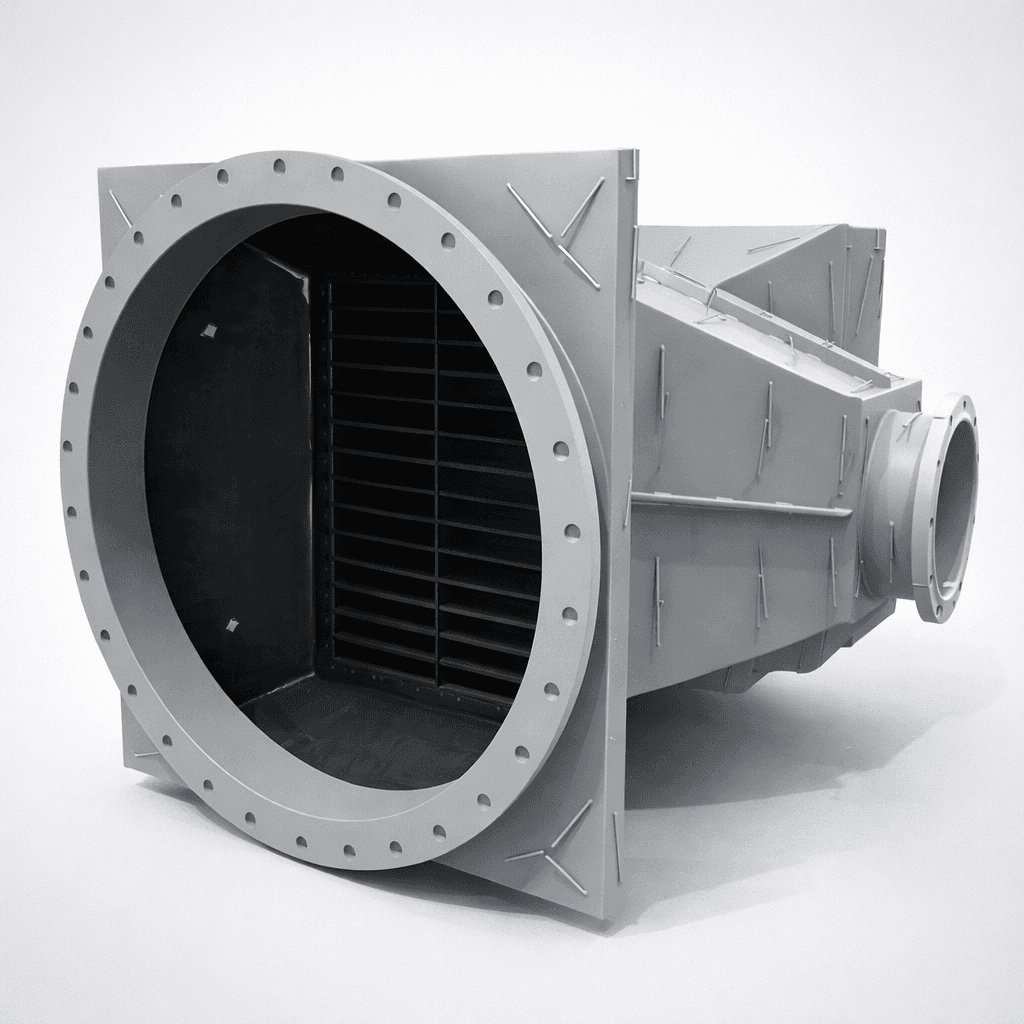

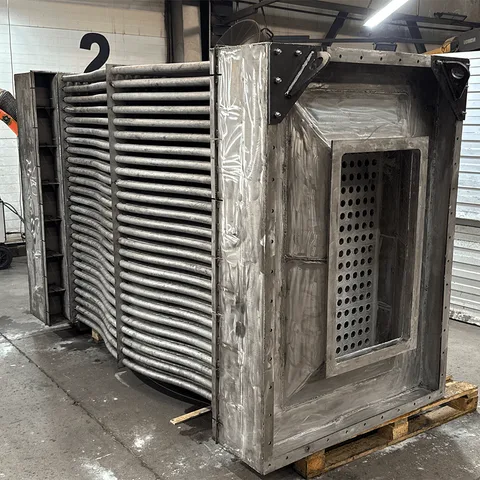

Рекуператор дымовых газов
АО «Металлург» проектирует и изготавливает промышленные рекуператоры дымовых газов для печей, котлов, сушильных и технологических установок. Аппарат отбирает тепло у отходящих дымовых или технологических газов и возвращает его в производственный процесс: для подогрева воздуха горения, технологического газа, воды, жидкости или другого теплоносителя. Рекуператор дымовых газов подбирается под конкретную установку, а не по универсальной таблице. Для расчета учитываются температура и расход газов, запыленность, состав среды, допустимое аэродинамическое сопротивление, место установки, режим работы оборудования и требования к материалам. Как работает рекуператор дымовых газов Горячие дымовые газы проходят через теплообменную поверхность и передают тепло рабочей среде. Потоки не смешиваются: тепло передается через стенку труб, каналов, пластин или оребренных элементов. За счет этого часть энергии, которая обычно уходит в трубу, возвращается в технологический цикл. Фактический эффект зависит от температуры уходящих газов, расхода, длительности работы установки, выбранной схемы теплообмена и теплового баланса предприятия. Для корректной оценки нужна инженерная проработка по исходным данным. Что нужно для расчета рекуператора дымовых газов Чтобы подготовить расчет, подобрать конструкцию и оценить применимость рекуперации, отправьте параметры источника дымовых газов и требования к рабочей среде. Если часть данных неизвестна, можно приложить чертеж, фото газохода, описание действующей установки или параметры старого аппарата. тип оборудования: печь, котел, сушилка, теплогенератор, газоход или технологический агрегат; температура дымовых газов на входе и желаемая температура после рекуператора; расход дымовых газов и режим работы установки; состав газов, наличие пыли, влаги, сернистых или агрессивных компонентов; что нужно нагреть: воздух горения, газ, воду, технологическую жидкость или другую среду; температура рабочей среды на входе и требуемая температура на выходе; допустимые потери давления и ограничения по тяге; габариты места установки, присоединительные размеры и схема газоходов; требования к материалам, очистке, ревизии и обслуживанию; чертеж, эскиз, фото или ТЗ, если рекуператор нужен на замену. Конструктивные исполнения Трубчатые - применяются для высокотемпературных и запыленных дымовых газов, когда важны прочность и ремонтопригодность. Кожухотрубные - подходят для широкого диапазона промышленных задач и удобны при индивидуальном проектировании под ТЗ. Оребренные - увеличивают площадь теплообмена и помогают сделать аппарат компактнее при ограниченном месте установки. Пластинчатые - применяются для более чистых газов и умеренных температур, если такая схема подтверждается расчетом. Секционные и модульные - удобны для встраивания в существующие газоходы и модернизации действующего оборудования. Технические параметры Параметры рекуператора дымовых газов определяются расчетом. В качестве исходного ориентира для промышленных задач рассматриваются следующие диапазоны, если они подтверждаются условиями эксплуатации и требованиями заказчика: температура дымовых газов на входе - 300-1200 °C; КПД утилизации тепла - 55-85% в зависимости от конструкции и параметров газов; рабочее давление - до 1,6 МПа; расход газов - от 1000 до 500 000 м³/ч; материалы - углеродистые, низколегированные, нержавеющие и жаропрочные стали; исполнение - по ТЗ, чертежу, параметрам установки или образцу. Для высоких температур, запыленных потоков, кислотной точки росы, конденсации или агрессивной среды материал, компоновка и способ обслуживания подбираются индивидуально. Где применяют рекуператоры дымовых газов нагревательные, термические, обжиговые и цементные печи; котлы, котельные установки, теплогенераторы и газоходное оборудование; металлургические агрегаты, сушильные барабаны и технологические линии; химические, нефтехимические и горнодобывающие предприятия; производства, где нужно снизить температуру уходящих газов и вернуть тепло в процесс. Чем рекуператор дымовых газов отличается от соседних решений Рекуператор дымовых газов - это теплоутилизационный аппарат, который работает с отходящими газами конкретной установки. Если задача связана с передачей тепла между двумя газовыми потоками, может подойти теплообменник газ-газ. Если дымовые газы должны нагревать воздух горения или технологический воздух, посмотрите теплообменник газ-воздух. Для задач с охлаждением газа перед фильтрами, газоочисткой или защитой оборудования может потребоваться охладитель запыленных газов или воздушный охладитель газов. Если нужно увеличить площадь теплообмена при ограниченных габаритах, полезен оребренный теплообменник. Проектирование и изготовление АО «Металлург» выполняет инженерную проработку, конструкторскую подготовку и изготовление теплообменного оборудования под условия заказчика. Возможна работа по ТЗ, чертежам, параметрам действующей установки, фактическим замерам или образцу аппарата, который нужно заменить. Рекуператоры входят в раздел рекуператоры и теплообменники. Похожий производственный пример можно посмотреть в кейсе: изготовление и поставка промышленного теплообменника для завода каменной ваты. Больше информации о возможностях завода - в разделе производство. Заказать рекуператор дымовых газов Для расчета отправьте параметры дымовых газов, требования к нагреваемой среде, чертеж, фото или краткое описание установки через контакты. Инженеры оценят исходные данные, подберут конструкцию и подготовят предложение по изготовлению. FAQ - Часто задаваемые вопросы Какие данные нужны для расчета рекуператора дымовых газов? Нужны температура и расход дымовых газов, состав среды, запыленность, влажность, давление, допустимые потери давления, параметры среды, которую нужно нагреть, габариты места установки и требования к материалам. Если точных данных нет, можно отправить чертеж, фото узла или описание действующей установки. Подходит ли рекуператор для запыленных дымовых газов? Да, но конструкция должна учитывать пыль, абразивность, риск заноса теплообменной поверхности и требования к очистке. Для таких условий чаще рассматривают трубчатые, кожухотрубные или специальные исполнения с доступом для ревизии и обслуживания. Можно ли встроить рекуператор в существующий газоход? Да, возможна проработка под действующую линию. Для этого нужны размеры места установки, схема газоходов, присоединительные размеры, ограничения по тяге, температуре, обслуживанию и остановке оборудования. Чем рекуператор дымовых газов отличается от теплообменника газ-воздух? Рекуператор дымовых газов описывает задачу утилизации тепла отходящих газов. Теплообменник газ-воздух - один из вариантов такой схемы, когда дымовые газы нагревают воздух, например воздух горения для печи или котла. Как оценить экономию топлива и окупаемость? Экономия зависит от температуры уходящих газов, расхода, режима работы, топлива, схемы теплообмена и длительности эксплуатации. Для оценки нужен расчет по фактическим параметрам установки и целевому тепловому эффекту. Сопутствующие товары Рекуператоры и теплообменники Рекуператор подогрева дутья Теплообменник газ-газ Теплообменник газ-воздух Охладитель запыленных газов Воздушный охладитель газов Оребренный теплообменник
Описание
АО «Металлург» проектирует и изготавливает промышленные рекуператоры дымовых газов для печей, котлов, сушильных и технологических установок. Аппарат отбирает тепло у отходящих дымовых или технологических газов и возвращает его в производственный процесс: для подогрева воздуха горения, технологического газа, воды, жидкости или другого теплоносителя.
Рекуператор дымовых газов подбирается под конкретную установку, а не по универсальной таблице. Для расчета учитываются температура и расход газов, запыленность, состав среды, допустимое аэродинамическое сопротивление, место установки, режим работы оборудования и требования к материалам.
Как работает рекуператор дымовых газов
Горячие дымовые газы проходят через теплообменную поверхность и передают тепло рабочей среде. Потоки не смешиваются: тепло передается через стенку труб, каналов, пластин или оребренных элементов. За счет этого часть энергии, которая обычно уходит в трубу, возвращается в технологический цикл.
Фактический эффект зависит от температуры уходящих газов, расхода, длительности работы установки, выбранной схемы теплообмена и теплового баланса предприятия. Для корректной оценки нужна инженерная проработка по исходным данным.
Что нужно для расчета рекуператора дымовых газов
Чтобы подготовить расчет, подобрать конструкцию и оценить применимость рекуперации, отправьте параметры источника дымовых газов и требования к рабочей среде. Если часть данных неизвестна, можно приложить чертеж, фото газохода, описание действующей установки или параметры старого аппарата.
тип оборудования: печь, котел, сушилка, теплогенератор, газоход или технологический агрегат;
температура дымовых газов на входе и желаемая температура после рекуператора;
расход дымовых газов и режим работы установки;
состав газов, наличие пыли, влаги, сернистых или агрессивных компонентов;
что нужно нагреть: воздух горения, газ, воду, технологическую жидкость или другую среду;
температура рабочей среды на входе и требуемая температура на выходе;
допустимые потери давления и ограничения по тяге;
габариты места установки, присоединительные размеры и схема газоходов;
требования к материалам, очистке, ревизии и обслуживанию;
чертеж, эскиз, фото или ТЗ, если рекуператор нужен на замену.
Конструктивные исполнения

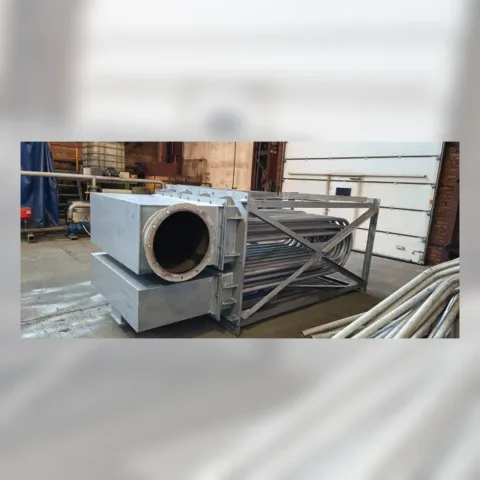

Трубчатые - применяются для высокотемпературных и запыленных дымовых газов, когда важны прочность и ремонтопригодность.
Кожухотрубные - подходят для широкого диапазона промышленных задач и удобны при индивидуальном проектировании под ТЗ.
Оребренные - увеличивают площадь теплообмена и помогают сделать аппарат компактнее при ограниченном месте установки.
Пластинчатые - применяются для более чистых газов и умеренных температур, если такая схема подтверждается расчетом.
Секционные и модульные - удобны для встраивания в существующие газоходы и модернизации действующего оборудования.
Технические параметры
Параметры рекуператора дымовых газов определяются расчетом. В качестве исходного ориентира для промышленных задач рассматриваются следующие диапазоны, если они подтверждаются условиями эксплуатации и требованиями заказчика:
температура дымовых газов на входе - 300-1200 °C;
КПД утилизации тепла - 55-85% в зависимости от конструкции и параметров газов;
рабочее давление - до 1,6 МПа;
расход газов - от 1000 до 500 000 м³/ч;
материалы - углеродистые, низколегированные, нержавеющие и жаропрочные стали;
исполнение - по ТЗ, чертежу, параметрам установки или образцу.
Для высоких температур, запыленных потоков, кислотной точки росы, конденсации или агрессивной среды материал, компоновка и способ обслуживания подбираются индивидуально.
Где применяют рекуператоры дымовых газов
нагревательные, термические, обжиговые и цементные печи;
котлы, котельные установки, теплогенераторы и газоходное оборудование;
металлургические агрегаты, сушильные барабаны и технологические линии;
химические, нефтехимические и горнодобывающие предприятия;
производства, где нужно снизить температуру уходящих газов и вернуть тепло в процесс.
Чем рекуператор дымовых газов отличается от соседних решений
Рекуператор дымовых газов - это теплоутилизационный аппарат, который работает с отходящими газами конкретной установки. Если задача связана с передачей тепла между двумя газовыми потоками, может подойти теплообменник газ-газ. Если дымовые газы должны нагревать воздух горения или технологический воздух, посмотрите теплообменник газ-воздух.
Для задач с охлаждением газа перед фильтрами, газоочисткой или защитой оборудования может потребоваться охладитель запыленных газов или воздушный охладитель газов. Если нужно увеличить площадь теплообмена при ограниченных габаритах, полезен оребренный теплообменник.
Проектирование и изготовление
АО «Металлург» выполняет инженерную проработку, конструкторскую подготовку и изготовление теплообменного оборудования под условия заказчика. Возможна работа по ТЗ, чертежам, параметрам действующей установки, фактическим замерам или образцу аппарата, который нужно заменить.
Рекуператоры входят в раздел рекуператоры и теплообменники. Похожий производственный пример можно посмотреть в кейсе: изготовление и поставка промышленного теплообменника для завода каменной ваты. Больше информации о возможностях завода - в разделе производство.
Заказать рекуператор дымовых газов
Для расчета отправьте параметры дымовых газов, требования к нагреваемой среде, чертеж, фото или краткое описание установки через контакты. Инженеры оценят исходные данные, подберут конструкцию и подготовят предложение по изготовлению.
FAQ - Часто задаваемые вопросы
Какие данные нужны для расчета рекуператора дымовых газов?
Нужны температура и расход дымовых газов, состав среды, запыленность, влажность, давление, допустимые потери давления, параметры среды, которую нужно нагреть, габариты места установки и требования к материалам. Если точных данных нет, можно отправить чертеж, фото узла или описание действующей установки.
Подходит ли рекуператор для запыленных дымовых газов?
Да, но конструкция должна учитывать пыль, абразивность, риск заноса теплообменной поверхности и требования к очистке. Для таких условий чаще рассматривают трубчатые, кожухотрубные или специальные исполнения с доступом для ревизии и обслуживания.
Можно ли встроить рекуператор в существующий газоход?
Да, возможна проработка под действующую линию. Для этого нужны размеры места установки, схема газоходов, присоединительные размеры, ограничения по тяге, температуре, обслуживанию и остановке оборудования.
Чем рекуператор дымовых газов отличается от теплообменника газ-воздух?
Рекуператор дымовых газов описывает задачу утилизации тепла отходящих газов. Теплообменник газ-воздух - один из вариантов такой схемы, когда дымовые газы нагревают воздух, например воздух горения для печи или котла.
Как оценить экономию топлива и окупаемость?
Экономия зависит от температуры уходящих газов, расхода, режима работы, топлива, схемы теплообмена и длительности эксплуатации. Для оценки нужен расчет по фактическим параметрам установки и целевому тепловому эффекту.
Сопутствующие товары
Рекуператоры и теплообменники
Рекуператор подогрева дутья
Теплообменник газ-газ
Теплообменник газ-воздух
Охладитель запыленных газов
Воздушный охладитель газов

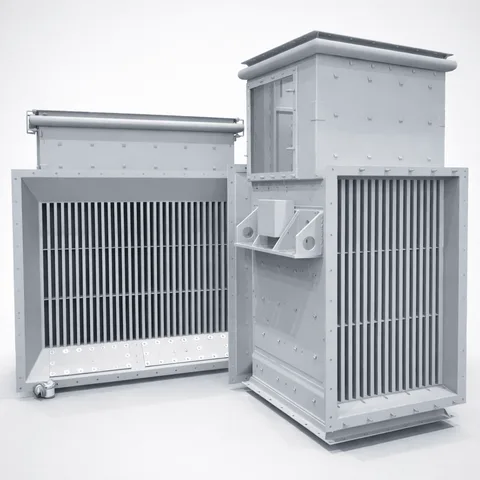

Оребренный теплообменник
