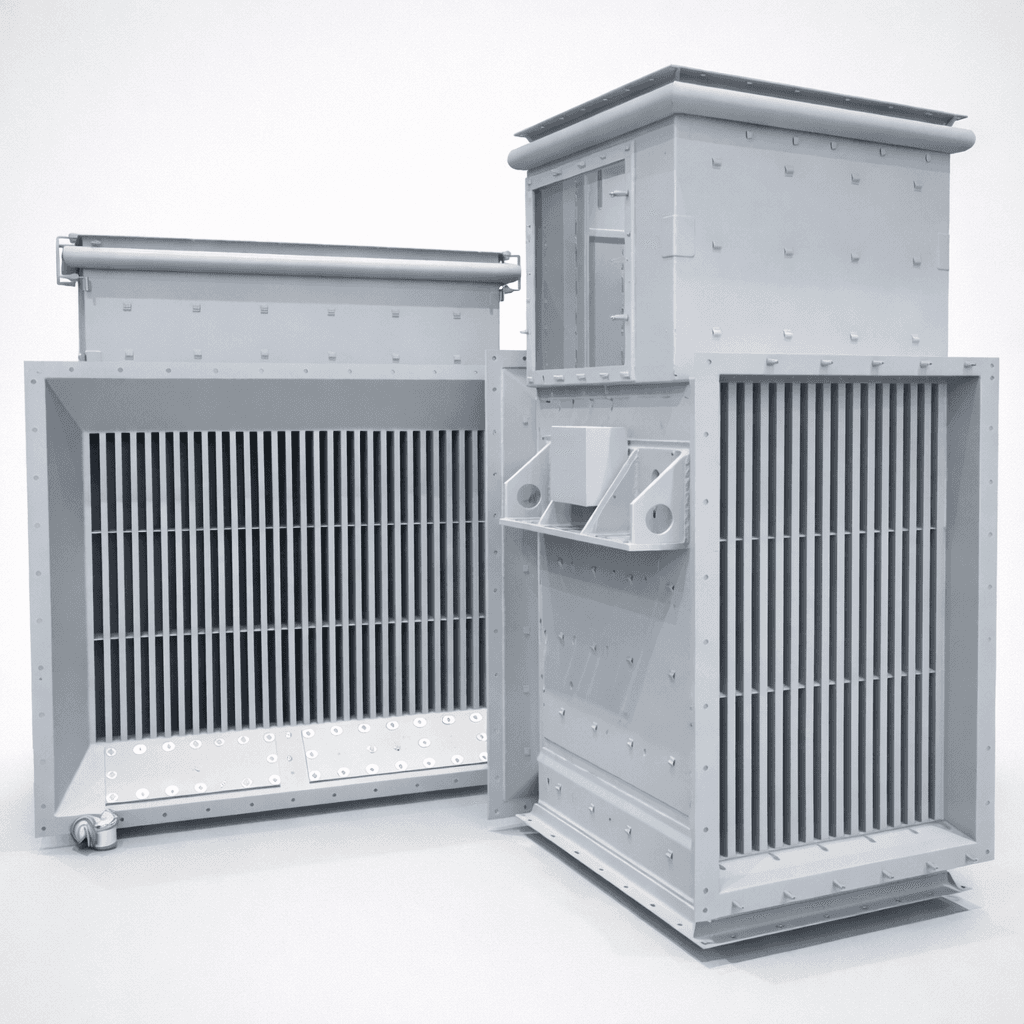

Оребрённый теплообменник

Оребрённый теплообменник — аппарат с развитой внешней теплообменной поверхностью за счёт ребер, привариваемых или накатываемых на трубы. Рёбра увеличивают площадь теплообмена в 5–15 раз по сравнению с гладкотрубным исполнением. Применяется там, где необходимо передать большое количество тепла при компактных габаритах аппарата — прежде всего при работе с газообразными средами с низкими коэффициентами теплоотдачи. Типы оребрения Поперечное оребрение — круглые, квадратные, спиральные рёбра Продольное оребрение — для вязких сред и ламинарных потоков Накатное оребрение — монолитная конструкция, высокая теплопроводность Сварное оребрение — для высоких температур и давлений Технические параметры Температура рабочей среды: до 650°C Давление: до 6,3 МПа Материалы труб и рёбер: углеродистая, нержавеющая, жаропрочная сталь Шаг рёбер: 3–25 мм — подбирается под запылённость и вязкость среды Коэффициент оребрения: до 15 Применение Воздухоподогреватели и рекуператоры — металлургия, энергетика Котлы-утилизаторы — утилизация тепла уходящих газов Сушилки и испарители — химическая промышленность Нефтеперерабатывающие заводы — подогрев сырья Холодильные установки — конденсаторы и испарители Заказать оребрённый теплообменник Направьте запрос через кнопку «Получить расчет». Укажите рабочие среды, температуры и давления — подберём тип оребрения и выполним тепловой расчёт. FAQ — Часто задаваемые вопросы Чем оребрённый теплообменник лучше гладкотрубного? Площадь теплообмена в 5–15 раз больше при тех же габаритах — меньший аппарат, меньше металла, ниже стоимость монтажа. Подходит ли для запылённых газов? Зависит от запылённости. При высокой запылённости (>5 г/м³) рекомендуем гладкотрубные конструкции или увеличенный шаг рёбер. Из каких материалов изготавливаете рёбра? Из той же марки что и трубы, или из более дешёвого материала. Обычно Ст3, 09Г2С или 12Х18Н10Т. Каков максимальный коэффициент оребрения? До 15. Оптимальный коэффициент подбирается исходя из запылённости и вязкости рабочей среды. Сопутствующие товары Цепь роликовая 1S 350 L18900 Ролик конвейера KZB-Q250-1400/450/5 Компенсатор Р18 L=6000 мм

Описание

Оребрённый

теплообменник — аппарат с развитой внешней теплообменной

поверхностью за счёт ребер, привариваемых или накатываемых на трубы. Рёбра

увеличивают площадь теплообмена в 5–15 раз по сравнению с гладкотрубным исполнением.

Применяется там, где необходимо передать большое количество тепла

при компактных габаритах аппарата — прежде всего при работе с газообразными

средами с низкими коэффициентами теплоотдачи.

Типы оребрения

Поперечное оребрение — круглые, квадратные, спиральные

рёбра

Продольное оребрение — для вязких сред и ламинарных

потоков

Накатное оребрение — монолитная конструкция, высокая

теплопроводность

Сварное оребрение — для высоких температур и

давлений

Технические параметры

Температура рабочей среды: до

650°C

Давление: до 6,3 МПа

Материалы труб и рёбер: углеродистая, нержавеющая,

жаропрочная сталь

Шаг рёбер: 3–25 мм — подбирается под запылённость и

вязкость среды

Коэффициент оребрения: до 15

Применение

Воздухоподогреватели и рекуператоры — металлургия,

энергетика

Котлы-утилизаторы — утилизация тепла уходящих

газов

Сушилки и испарители — химическая

промышленность

Нефтеперерабатывающие заводы — подогрев

сырья

Холодильные установки — конденсаторы и

испарители

Заказать оребрённый

теплообменник

Направьте запрос через кнопку «Получить расчет». Укажите рабочие

среды, температуры и давления — подберём тип оребрения и выполним тепловой

расчёт.

FAQ — Часто задаваемые

вопросы

Чем оребрённый теплообменник лучше

гладкотрубного?

Площадь теплообмена в 5–15 раз больше при тех же габаритах — меньший

аппарат, меньше металла, ниже стоимость монтажа.

Подходит ли для запылённых

газов?

Зависит от запылённости. При высокой запылённости (>5 г/м³) рекомендуем

гладкотрубные конструкции или увеличенный шаг рёбер.

Из каких материалов изготавливаете

рёбра?

Из той же марки что и трубы, или из более дешёвого материала. Обычно Ст3,

09Г2С или 12Х18Н10Т.

Каков максимальный коэффициент

оребрения?

До 15. Оптимальный коэффициент подбирается исходя из запылённости и

вязкости рабочей среды.
