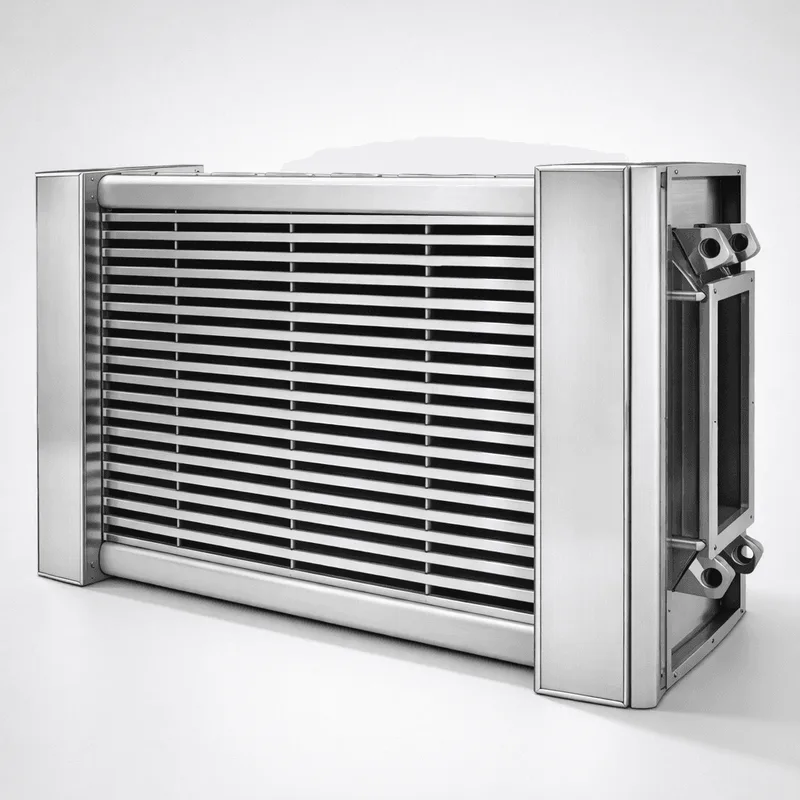

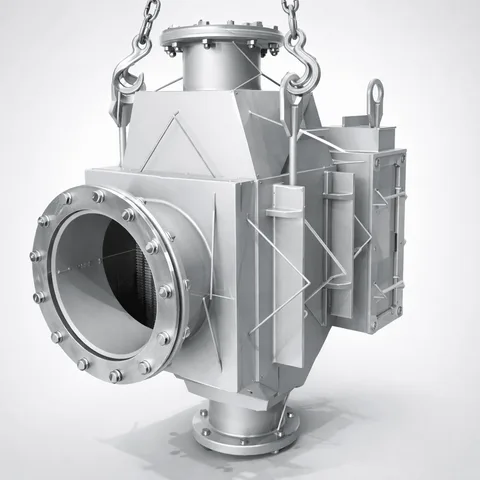

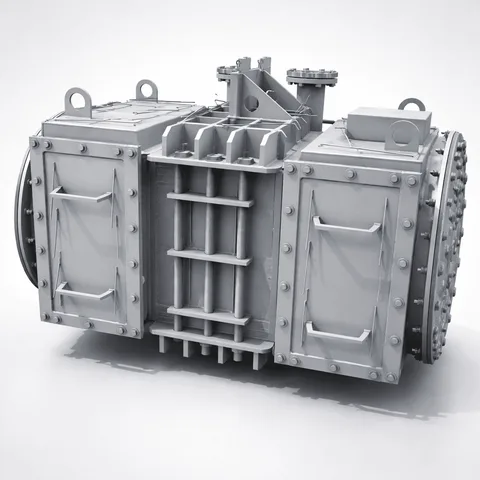

Теплообменник газ-газ
Теплообменник газ-газ - промышленный аппарат для передачи тепловой энергии от горячего газового потока к холодному без смешивания сред. Такие теплообменники применяют там, где нужно утилизировать тепло отходящих газов и вернуть его в технологический процесс. АО «Металлург» проектирует и изготавливает теплообменники газ-газ по ТЗ, чертежу, параметрам действующей установки или образцу изношенного аппарата. При подборе конструкции учитываются температура, расход, состав газов, запыленность, давление, требования к материалам и габаритные ограничения. Как работает теплообменник газ-газ Горячий газовый поток передает тепло через теплообменную поверхность холодному газовому потоку. Среды при этом не смешиваются, а конструкция аппарата подбирается под температуру, состав газов, требуемую эффективность теплообмена и условия обслуживания. В отличие от теплообменников газ-жидкость, аппараты типа газ-газ работают с двумя газовыми средами. Из-за более низких коэффициентов теплоотдачи конструкция должна иметь развитую теплообменную поверхность и учитывать сопротивление газового тракта. Что нужно для расчета теплообменника газ-газ Чтобы подготовить расчет и подобрать конструкцию, отправьте исходные данные по горячему и холодному газовому потоку. Если часть параметров неизвестна, можно приложить чертеж, фото узла или описание действующей установки. температура горячего газа на входе и требуемая температура на выходе; температура холодного газа на входе и требуемый нагрев; расход горячего и холодного газа; состав среды, наличие пыли, влаги или агрессивных компонентов; рабочее давление и допустимые потери давления; ограничения по габаритам, присоединительным размерам и месту установки; требования к материалам, ресурсу и условиям обслуживания; чертеж, эскиз, фото или ТЗ, если аппарат нужен на замену. Типы конструкций Петлевые трубчатые теплообменники с U-образными трубами - применяются для высокотемпературных задач и удобны для обслуживания. Кожухотрубные теплообменники - универсальная конструкция для широкого диапазона параметров. Оребренные трубчатые теплообменники - увеличивают поверхность теплообмена и помогают сделать аппарат компактнее. Пластинчатые теплообменники - подходят для чистых газов и задач, где важна развитая поверхность теплообмена. Технические характеристики температура горячего газа - до 1200°C; температура холодного газа на выходе - задается по ТЗ; КПД теплообмена - 60-90% в зависимости от конструкции и параметров газов; рабочее давление - до 1,6 МПа; материалы труб и корпуса - ст.20, 09Г2С, 12Х18Н10Т, 20Х23Н18, ХН45Ю. Точные параметры аппарата определяются после анализа исходных данных. Для высоких температур, запыленных или агрессивных газов материал и конструкция подбираются индивидуально. Где применяют теплообменники газ-газ нагревательные и термические печи в металлургии и машиностроении; цементные вращающиеся печи и линии обжига; доменные, вагранковые и другие высокотемпературные установки; химические реакторы и технологические линии; газоходное, котельное и вентиляционное оборудование; горнодобывающие предприятия и ГОК. Проектирование и изготовление АО «Металлург» выполняет тепловой расчет, конструкторскую проработку, изготовление и контроль качества теплообменного оборудования. Возможна работа по чертежам заказчика, техническому заданию, параметрам действующей установки или образцу изношенного аппарата. Если требуется утилизация тепла отходящих газов, также посмотрите раздел рекуператоры и теплообменники и карточку рекуператор дымовых газов. Для задач с нагревом воздуха может подойти теплообменник газ-воздух, а для других схем - теплообменник с U-образными трубами или кожухотрубный теплообменник. Похожий пример промышленной поставки можно посмотреть в кейсе: изготовление и поставка теплообменника для завода каменной ваты. Заказать теплообменник газ-газ Чтобы получить расчет, отправьте параметры горячего и холодного газа, требования к температуре на выходе, чертеж, эскиз или описание действующей установки. Подробнее о возможностях завода - в разделе производство. Для отправки ТЗ используйте страницу контакты. FAQ Чем отличается теплообменник газ-газ от рекуператора? Рекуператор можно рассматривать как частный случай теплообменника газ-газ: тепло уходящих газов используется для подогрева другого газового потока, например воздуха или технологического газа. Можно ли изготовить теплообменник газ-газ по образцу? Да, возможна проработка по образцу изношенного аппарата, чертежу, ТЗ или параметрам действующей установки. По исходным данным выполняется инженерная оценка и подбирается конструкция. Какие материалы применяются для высоких температур? Для высокотемпературных газов могут применяться жаропрочные стали, включая 20Х23Н18, ХН45Ю и аналоги. Окончательный выбор зависит от температуры, состава газов и условий эксплуатации. Какие данные нужны для расчета? Нужны температуры и расход горячего и холодного газа, состав среды, давление, допустимые потери давления, требования к материалам, габариты и условия установки. Если точных данных нет, можно отправить чертеж, фото узла или описание действующего аппарата.
Описание
Теплообменник газ-газ - промышленный аппарат для передачи тепловой энергии от горячего газового потока к холодному без смешивания сред. Такие теплообменники применяют там, где нужно утилизировать тепло отходящих газов и вернуть его в технологический процесс.
АО «Металлург» проектирует и изготавливает теплообменники газ-газ по ТЗ, чертежу, параметрам действующей установки или образцу изношенного аппарата. При подборе конструкции учитываются температура, расход, состав газов, запыленность, давление, требования к материалам и габаритные ограничения.
Как работает теплообменник газ-газ
Горячий газовый поток передает тепло через теплообменную поверхность холодному газовому потоку. Среды при этом не смешиваются, а конструкция аппарата подбирается под температуру, состав газов, требуемую эффективность теплообмена и условия обслуживания.
В отличие от теплообменников газ-жидкость, аппараты типа газ-газ работают с двумя газовыми средами. Из-за более низких коэффициентов теплоотдачи конструкция должна иметь развитую теплообменную поверхность и учитывать сопротивление газового тракта.
Что нужно для расчета теплообменника газ-газ
Чтобы подготовить расчет и подобрать конструкцию, отправьте исходные данные по горячему и холодному газовому потоку. Если часть параметров неизвестна, можно приложить чертеж, фото узла или описание действующей установки.
температура горячего газа на входе и требуемая температура на выходе;
температура холодного газа на входе и требуемый нагрев;
расход горячего и холодного газа;
состав среды, наличие пыли, влаги или агрессивных компонентов;
рабочее давление и допустимые потери давления;
ограничения по габаритам, присоединительным размерам и месту установки;
требования к материалам, ресурсу и условиям обслуживания;
чертеж, эскиз, фото или ТЗ, если аппарат нужен на замену.
Типы конструкций
Петлевые трубчатые теплообменники с U-образными трубами - применяются для высокотемпературных задач и удобны для обслуживания.
Кожухотрубные теплообменники - универсальная конструкция для широкого диапазона параметров.
Оребренные трубчатые теплообменники - увеличивают поверхность теплообмена и помогают сделать аппарат компактнее.
Пластинчатые теплообменники - подходят для чистых газов и задач, где важна развитая поверхность теплообмена.
Технические характеристики
температура горячего газа - до 1200°C;
температура холодного газа на выходе - задается по ТЗ;
КПД теплообмена - 60-90% в зависимости от конструкции и параметров газов;
рабочее давление - до 1,6 МПа;
материалы труб и корпуса - ст.20, 09Г2С, 12Х18Н10Т, 20Х23Н18, ХН45Ю.
Точные параметры аппарата определяются после анализа исходных данных. Для высоких температур, запыленных или агрессивных газов материал и конструкция подбираются индивидуально.
Где применяют теплообменники газ-газ
нагревательные и термические печи в металлургии и машиностроении;
цементные вращающиеся печи и линии обжига;
доменные, вагранковые и другие высокотемпературные установки;
химические реакторы и технологические линии;
газоходное, котельное и вентиляционное оборудование;
горнодобывающие предприятия и ГОК.
Проектирование и изготовление
АО «Металлург» выполняет тепловой расчет, конструкторскую проработку, изготовление и контроль качества теплообменного оборудования. Возможна работа по чертежам заказчика, техническому заданию, параметрам действующей установки или образцу изношенного аппарата.
Если требуется утилизация тепла отходящих газов, также посмотрите раздел рекуператоры и теплообменники и карточку рекуператор дымовых газов.
Для задач с нагревом воздуха может подойти теплообменник газ-воздух, а для других схем - теплообменник с U-образными трубами или кожухотрубный теплообменник.
Похожий пример промышленной поставки можно посмотреть в кейсе: изготовление и поставка теплообменника для завода каменной ваты.
Заказать теплообменник газ-газ
Чтобы получить расчет, отправьте параметры горячего и холодного газа, требования к температуре на выходе, чертеж, эскиз или описание действующей установки.
Подробнее о возможностях завода - в разделе производство. Для отправки ТЗ используйте страницу контакты.
FAQ
Чем отличается теплообменник газ-газ от рекуператора?
Рекуператор можно рассматривать как частный случай теплообменника газ-газ: тепло уходящих газов используется для подогрева другого газового потока, например воздуха или технологического газа.
Можно ли изготовить теплообменник газ-газ по образцу?
Да, возможна проработка по образцу изношенного аппарата, чертежу, ТЗ или параметрам действующей установки. По исходным данным выполняется инженерная оценка и подбирается конструкция.
Какие материалы применяются для высоких температур?
Для высокотемпературных газов могут применяться жаропрочные стали, включая 20Х23Н18, ХН45Ю и аналоги. Окончательный выбор зависит от температуры, состава газов и условий эксплуатации.
Какие данные нужны для расчета?
Нужны температуры и расход горячего и холодного газа, состав среды, давление, допустимые потери давления, требования к материалам, габариты и условия установки. Если точных данных нет, можно отправить чертеж, фото узла или описание действующего аппарата.
