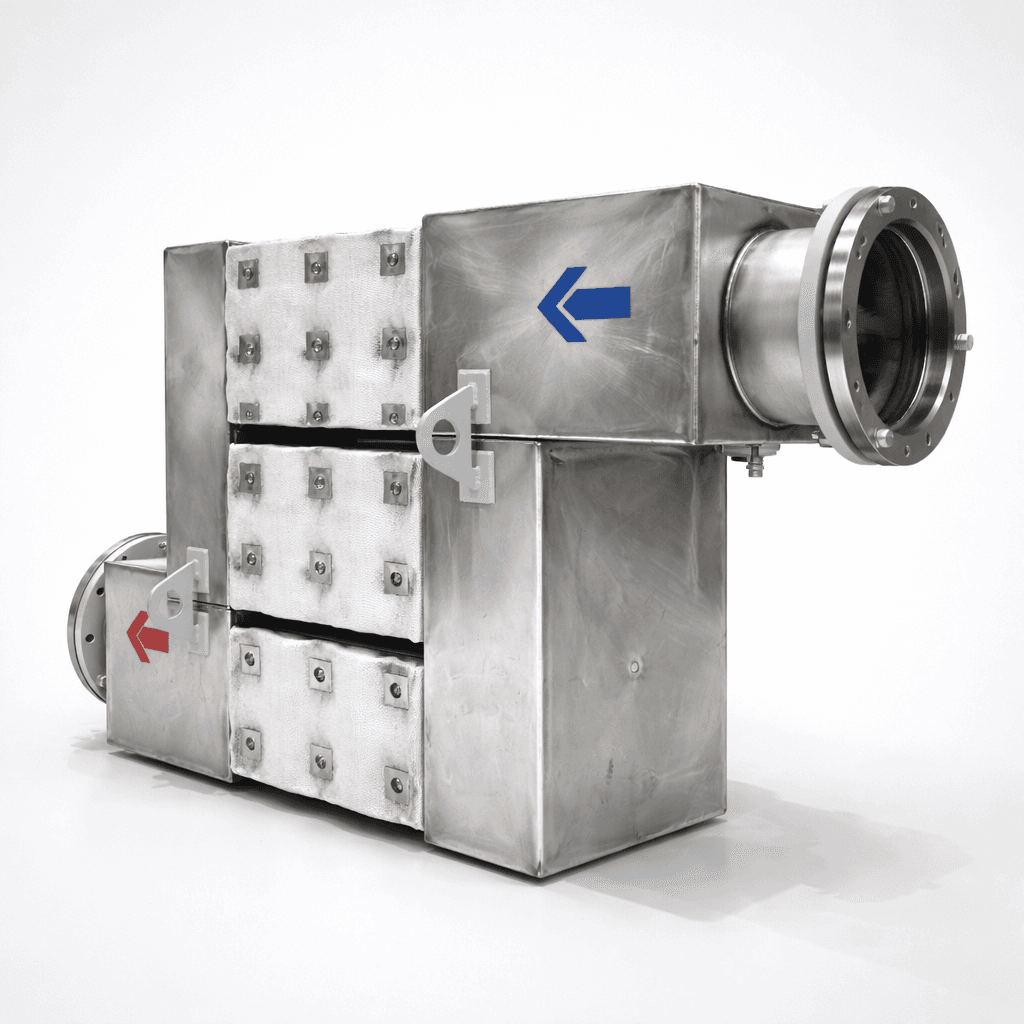

Теплообменник газ-воздух

АО «Металлург» проектирует и изготавливает промышленные теплообменники газ-воздух для печей, котлов, сушильных и технологических установок. Аппарат передает тепло от горячих дымовых или технологических газов воздуху, который затем подается на горение, сушку, нагрев или другой производственный процесс.

Теплообменник газ-воздух часто используют как воздухоподогреватель или рекуператор: он помогает вернуть часть тепла отходящих газов в производство, снизить расход топлива и стабилизировать тепловой режим оборудования. Конструкция подбирается по ТЗ, чертежу, параметрам действующей установки или образцу теплообменника, который нужно заменить.

Как работает теплообменник газ-воздух

Горячий газовый поток проходит по одной стороне теплообменной поверхности, а воздух - по другой. Потоки не смешиваются: тепло передается через стенку труб, каналов или оребренных элементов. Подогретый воздух подается в горелки, печь, сушильную камеру или технологический агрегат.

Подогрев воздуха горения на каждые 100 °C может давать ориентировочную экономию топлива около 5-7%. Фактический эффект зависит от температуры газов, расхода воздуха, конструкции аппарата, режима работы и теплового баланса установки.

Что нужно для расчета теплообменника газ-воздух

Чтобы подготовить расчет и подобрать конструкцию, отправьте исходные данные по горячему газовому потоку и воздуху. Если часть параметров неизвестна, можно приложить чертеж, фото узла, описание действующей установки или данные по старому аппарату.

• температура горячих газов на входе и желаемая температура на выходе;
• температура воздуха на входе и требуемая температура подогрева;
• расход горячих газов и расход воздуха;
• состав газов, наличие пыли, влаги, сернистых или агрессивных компонентов;
• рабочее давление, допустимые потери давления и ограничения по тяге;
• габариты места установки, присоединительные размеры, компоновка газоходов;
• требования к материалам, температурной стойкости, коррозионной защите и обслуживанию;
• чертеж, эскиз, фото или ТЗ, если теплообменник нужен на замену.

Конструктивные исполнения

• Трубчатые и петлевые - применяются для нагрева воздуха горячими газами, в том числе при высоких температурах.
• Кожухотрубные - подходят для задач, где важны прочность, ремонтопригодность и понятная схема обслуживания.
• Оребренные - увеличивают площадь теплообмена при ограниченных габаритах.
• Модульные - собираются из секций и удобны, когда аппарат нужно вписать в существующее пространство.
• Индивидуальные - проектируются под конкретную печь, котел, сушилку, газоход или технологическую линию.

Технические параметры

Параметры теплообменника определяются расчетом. В качестве исходного ориентира для промышленных задач рассматриваются следующие диапазоны, если они подтверждаются условиями эксплуатации и требованиями заказчика:

• температура дымовых или технологических газов - до 1200 °C;
• температура воздуха на выходе - до 600 °C;
• давление воздуха - до 0,6 МПа;
• расход воздуха - от небольших установок до крупных промышленных систем;
• материалы - конструкционные, нержавеющие и жаростойкие стали, включая марки под высокие температуры;
• исполнение - по ТЗ, чертежу, параметрам установки или образцу.

Где применяют теплообменники газ-воздух

• нагревательные и методические печи прокатных цехов;
• термические печи машиностроительных и металлообрабатывающих предприятий;
• цементные вращающиеся печи, сушилки и обжиговые агрегаты;
• котлы, теплогенераторы, котлы-утилизаторы и газоходное оборудование;
• линии с отходящими или дымовыми газами, где требуется подогрев воздуха и рекуперация тепла.

Проектирование и изготовление

АО «Металлург» подбирает конструкцию теплообменника под реальные условия эксплуатации: температуру, запыленность, влажность, состав газов, доступное место, требования к чистке и обслуживанию. При необходимости выполняется проработка замены старого аппарата по чертежам, фото, образцу или фактическим замерам.

Если задача связана не с подогревом воздуха, а с передачей тепла между двумя газовыми потоками, посмотрите карточку теплообменник газ-газ. Для утилизации тепла отходящих газов также может подойти рекуператор дымовых газов, воздушный охладитель газов или оребренный теплообменник.

Пример похожей производственной задачи - изготовление и поставка промышленного теплообменника для завода каменной ваты. Больше информации о возможностях завода - в разделе производство.

Заказать теплообменник газ-воздух

Для расчета отправьте параметры газов и воздуха, чертеж, фото или краткое описание установки через контакты. Инженеры оценят исходные данные, подберут конструкцию и подготовят предложение по изготовлению.

FAQ - Часто задаваемые вопросы

Какие данные нужны для расчета теплообменника газ-воздух?
Нужны температура и расход горячих газов, температура и расход воздуха, требуемый подогрев, состав газов, давление, допустимые потери давления, габариты места установки и требования к материалам. Если точных данных нет, можно отправить чертеж, фото узла или описание действующего аппарата.

Чем теплообменник газ-воздух отличается от теплообменника газ-газ?
В теплообменнике газ-воздух горячий газ нагревает воздух, например воздух горения для печи или котла. В теплообменнике газ-газ тепло передается между двумя газовыми потоками. Выбор схемы зависит от назначения установки и параметров сред.

Можно ли изготовить теплообменник газ-воздух на замену старому аппарату?
Да. Возможна проработка по чертежу, образцу, фото, фактическим размерам или параметрам действующей установки. После изучения исходных данных подбирается конструкция и материалы.

Нужна ли защита от точки росы и коррозии?
Если при охлаждении газов возможна кислотная конденсация, коррозия или налипание загрязнений, это нужно учитывать в конструкции. Для таких условий подбираются материалы, компоновка и температурный режим холодной зоны.

Как оценить экономию топлива?
Ориентировочный эффект зависит от температуры отходящих газов, требуемого подогрева воздуха, расхода топлива, режима работы и теплового баланса установки. Для точной оценки нужен расчет по исходным данным конкретного агрегата.
