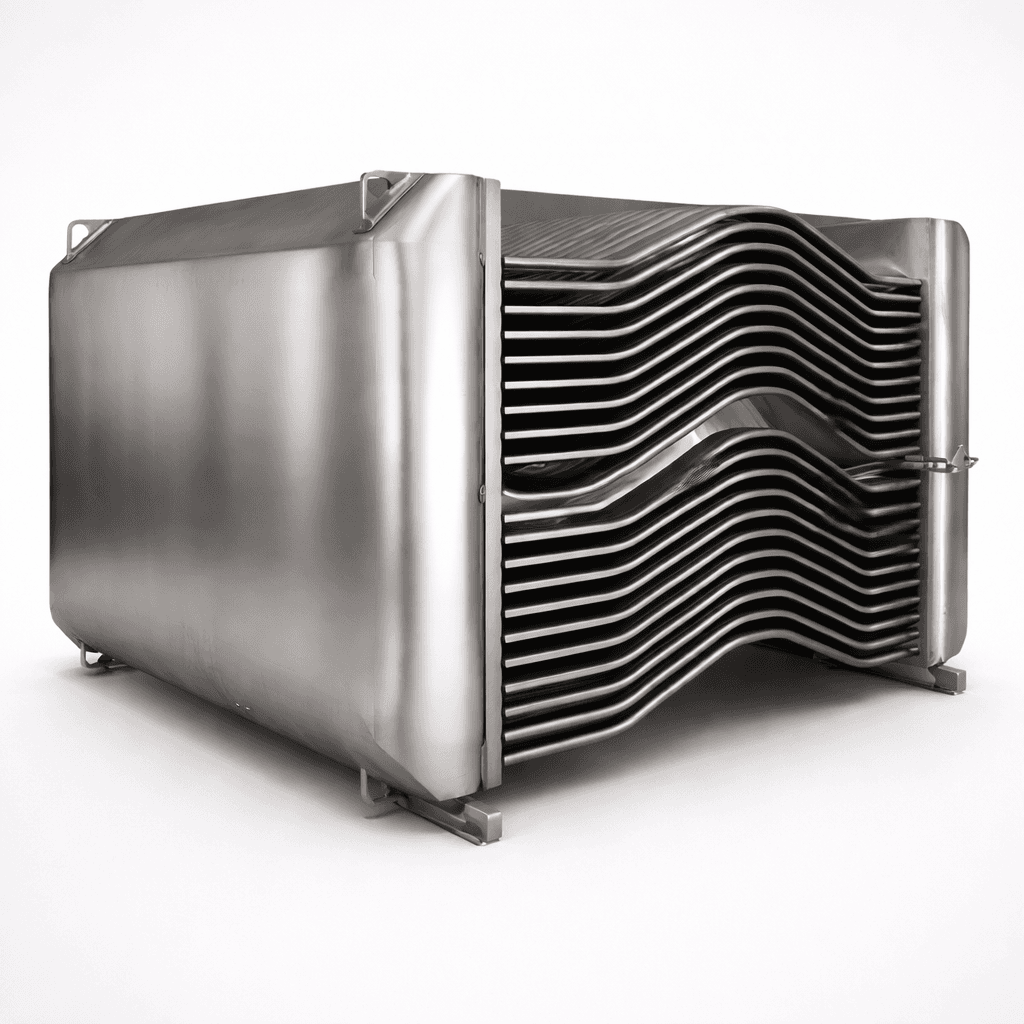

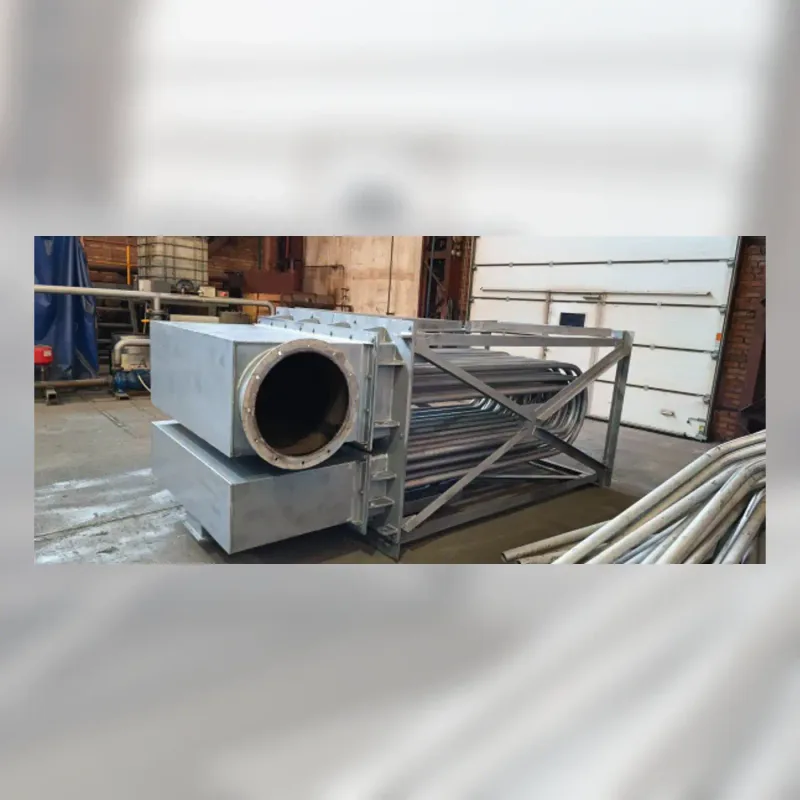

Теплообменник с U-образными трубами
АО «Металлург» проектирует и изготавливает промышленные теплообменники с U-образными трубами для печей, котлов, рекуператоров, газоходов и технологических установок. Это кожухотрубный аппарат, в котором трубный пучок выполнен из труб, изогнутых в виде буквы U. Такая схема помогает компенсировать температурные расширения трубного пучка и снижает риск термических напряжений при высоких перепадах температур. Теплообменник с U-образными трубами подбирается под конкретную задачу: температуру и состав сред, давление, расход, требования к материалам, доступное место установки и условия обслуживания. Возможна проработка по ТЗ, чертежу, параметрам действующего оборудования, фото узла или образцу аппарата, который нужно заменить. Как работает теплообменник с U-образными трубами Внутри корпуса расположен трубный пучок с U-образными трубами. Одна среда проходит по трубам, другая - со стороны корпуса. Тепло передается через стенку труб, а U-образный изгиб позволяет трубам свободнее воспринимать температурное удлинение при нагреве и охлаждении. Такая конструкция применяется там, где важны работа при высоких температурах, ремонтопригодность и устойчивость к циклическим тепловым нагрузкам. Конкретная схема теплообмена, материалы и компоновка определяются расчетом. Что нужно для расчета теплообменника с U-образными трубами Чтобы подготовить расчет и подобрать конструкцию, отправьте исходные данные по горячей и холодной среде. Если часть параметров неизвестна, можно приложить чертеж, фото действующего аппарата, схему установки или описание технологического процесса. назначение аппарата: нагрев, охлаждение, рекуперация тепла, котел-утилизатор или замена существующего узла; тип сред: газ, воздух, дымовые газы, вода, пар, технологическая жидкость или другая среда; температура сред на входе и требуемая температура на выходе; расход каждой среды и режим работы оборудования; рабочее давление и допустимые потери давления; состав среды, запыленность, влажность, коррозионные или агрессивные компоненты; ограничения по габаритам, присоединительным размерам и месту установки; требования к материалам труб, корпуса, трубной решетки и опорных элементов; чертеж, эскиз, фото или ТЗ, если теплообменник нужен на замену. Преимущества U-образной конструкции Компенсация температурных расширений. U-образный изгиб снижает напряжения, которые возникают при нагреве и охлаждении трубного пучка. Одна трубная решетка. Конструкция может снижать количество зон потенциальных протечек по сравнению с отдельными схемами прямотрубных аппаратов. Ремонтопригодность. Трубный пучок можно проектировать с учетом возможности извлечения для осмотра, чистки или ремонта. Работа при высоких температурах. Схема подходит для задач с горячими газами, печами, рекуператорами и котлами-утилизаторами при корректном подборе материалов. Изготовление под место установки. Габариты, присоединения и компоновка подбираются под существующий газоход, корпус или технологическую линию. Технические параметры Параметры теплообменника определяются расчетом и требованиями заказчика. В качестве исходных ориентиров для промышленного исполнения могут рассматриваться следующие значения, если они подтверждаются условиями эксплуатации и ТЗ: температура горячего потока - до 1200 °C; рабочее давление - до 6,3 МПа; диаметр корпуса - ориентировочно 159-2000 мм; материалы труб - конструкционные, нержавеющие и жаростойкие стали, включая 12Х18Н10Т, 20Х23Н18, ХН45Ю, ХН60ВТ и другие марки по условиям эксплуатации; исполнение - по ТЗ, чертежу, параметрам установки или образцу старого аппарата. Где применяют теплообменники с U-образными трубами нагревательные, термические и металлургические печи; рекуператоры и системы утилизации тепла отходящих газов; котлы-утилизаторы, пароперегреватели и энергетическое оборудование; газоходы, сушильные и технологические агрегаты; нефтехимические, химические, металлургические и машиностроительные производства. Проектирование и изготовление АО «Металлург» подбирает конструкцию теплообменника под реальные условия эксплуатации: температуру, давление, состав среды, запыленность, влажность, коррозионные риски, доступность для чистки и ограничения по месту установки. При необходимости выполняется проработка замены старого аппарата по чертежам, фото, образцу или фактическим размерам. Если задача связана с передачей тепла между двумя газовыми потоками, посмотрите карточку теплообменник газ-газ. Для нагрева воздуха отходящими газами может подойти теплообменник газ-воздух, а для утилизации тепла дымовых газов - рекуператор дымовых газов. Смежные решения в этом кластере: кожухотрубный теплообменник, рекуператор подогрева дутья и воздушный охладитель газов. Пример похожей производственной задачи - изготовление и поставка промышленного теплообменника для завода каменной ваты. Больше информации о возможностях завода - в разделе производство. Для расчета отправьте ТЗ, чертеж, фото или параметры установки через контакты. Заказать теплообменник с U-образными трубами Для расчета укажите назначение аппарата, параметры сред, температуру, расход, давление, требования к материалам и ограничения по габаритам. Инженеры оценят исходные данные, подберут конструкцию и подготовят предложение по изготовлению. FAQ - Часто задаваемые вопросы Какие данные нужны для расчета теплообменника с U-образными трубами? Нужны назначение аппарата, типы сред, температуры на входе и выходе, расход, давление, состав среды, допустимые потери давления, габариты места установки и требования к материалам. Если точных данных нет, можно отправить чертеж, фото или описание действующего оборудования. Как U-образные трубы компенсируют температурное расширение? При нагреве трубы удлиняются. U-образный изгиб позволяет трубному пучку воспринимать это удлинение с меньшими термическими напряжениями, чем в жестко закрепленных прямотрубных схемах. Поэтому такая конструкция полезна при высоких температурах и циклических режимах. Чем U-образный теплообменник отличается от прямотрубного? Главное отличие - форма трубного пучка и компенсация температурных расширений. U-образная конструкция обычно использует одну трубную решетку и подходит для задач с высокими перепадами температур. Выбор схемы зависит от сред, давления, температуры, требований к чистке и условий установки. Можно ли изготовить теплообменник с U-образными трубами на замену старому аппарату? Да. Возможна проработка по чертежу, паспорту оборудования, фото, образцу, фактическим размерам или параметрам действующей установки. После изучения исходных данных подбираются конструкция, материалы и исполнение. Можно ли использовать U-образный теплообменник для дымовых или отходящих газов? Да, такая схема может применяться в системах рекуперации и утилизации тепла отходящих газов. Для подбора нужны температура, расход и состав газов, запыленность, влажность, коррозионные риски и требования к чистке. Сопутствующие товары Рекуператоры и теплообменники Теплообменник газ-газ Теплообменник газ-воздух Рекуператор дымовых газов Кожухотрубный теплообменник
Описание
АО «Металлург» проектирует и изготавливает промышленные теплообменники с U-образными трубами для печей, котлов, рекуператоров, газоходов и технологических установок. Это кожухотрубный аппарат, в котором трубный пучок выполнен из труб, изогнутых в виде буквы U. Такая схема помогает компенсировать температурные расширения трубного пучка и снижает риск термических напряжений при высоких перепадах температур.
Теплообменник с U-образными трубами подбирается под конкретную задачу: температуру и состав сред, давление, расход, требования к материалам, доступное место установки и условия обслуживания. Возможна проработка по ТЗ, чертежу, параметрам действующего оборудования, фото узла или образцу аппарата, который нужно заменить.
Как работает теплообменник с U-образными трубами
Внутри корпуса расположен трубный пучок с U-образными трубами. Одна среда проходит по трубам, другая - со стороны корпуса. Тепло передается через стенку труб, а U-образный изгиб позволяет трубам свободнее воспринимать температурное удлинение при нагреве и охлаждении.
Такая конструкция применяется там, где важны работа при высоких температурах, ремонтопригодность и устойчивость к циклическим тепловым нагрузкам. Конкретная схема теплообмена, материалы и компоновка определяются расчетом.
Что нужно для расчета теплообменника с U-образными трубами
Чтобы подготовить расчет и подобрать конструкцию, отправьте исходные данные по горячей и холодной среде. Если часть параметров неизвестна, можно приложить чертеж, фото действующего аппарата, схему установки или описание технологического процесса.
назначение аппарата: нагрев, охлаждение, рекуперация тепла, котел-утилизатор или замена существующего узла;
тип сред: газ, воздух, дымовые газы, вода, пар, технологическая жидкость или другая среда;
температура сред на входе и требуемая температура на выходе;
расход каждой среды и режим работы оборудования;
рабочее давление и допустимые потери давления;
состав среды, запыленность, влажность, коррозионные или агрессивные компоненты;
ограничения по габаритам, присоединительным размерам и месту установки;
требования к материалам труб, корпуса, трубной решетки и опорных элементов;
чертеж, эскиз, фото или ТЗ, если теплообменник нужен на замену.
Преимущества U-образной конструкции
Компенсация температурных расширений. U-образный изгиб снижает напряжения, которые возникают при нагреве и охлаждении трубного пучка.
Одна трубная решетка. Конструкция может снижать количество зон потенциальных протечек по сравнению с отдельными схемами прямотрубных аппаратов.
Ремонтопригодность. Трубный пучок можно проектировать с учетом возможности извлечения для осмотра, чистки или ремонта.
Работа при высоких температурах. Схема подходит для задач с горячими газами, печами, рекуператорами и котлами-утилизаторами при корректном подборе материалов.
Изготовление под место установки. Габариты, присоединения и компоновка подбираются под существующий газоход, корпус или технологическую линию.
Технические параметры
Параметры теплообменника определяются расчетом и требованиями заказчика. В качестве исходных ориентиров для промышленного исполнения могут рассматриваться следующие значения, если они подтверждаются условиями эксплуатации и ТЗ:
температура горячего потока - до 1200 °C;
рабочее давление - до 6,3 МПа;
диаметр корпуса - ориентировочно 159-2000 мм;
материалы труб - конструкционные, нержавеющие и жаростойкие стали, включая 12Х18Н10Т, 20Х23Н18, ХН45Ю, ХН60ВТ и другие марки по условиям эксплуатации;
исполнение - по ТЗ, чертежу, параметрам установки или образцу старого аппарата.
Где применяют теплообменники с U-образными трубами
нагревательные, термические и металлургические печи;
рекуператоры и системы утилизации тепла отходящих газов;
котлы-утилизаторы, пароперегреватели и энергетическое оборудование;
газоходы, сушильные и технологические агрегаты;
нефтехимические, химические, металлургические и машиностроительные производства.
Проектирование и изготовление
АО «Металлург» подбирает конструкцию теплообменника под реальные условия эксплуатации: температуру, давление, состав среды, запыленность, влажность, коррозионные риски, доступность для чистки и ограничения по месту установки. При необходимости выполняется проработка замены старого аппарата по чертежам, фото, образцу или фактическим размерам.
Если задача связана с передачей тепла между двумя газовыми потоками, посмотрите карточку теплообменник газ-газ. Для нагрева воздуха отходящими газами может подойти теплообменник газ-воздух, а для утилизации тепла дымовых газов - рекуператор дымовых газов.
Смежные решения в этом кластере: кожухотрубный теплообменник, рекуператор подогрева дутья и воздушный охладитель газов. Пример похожей производственной задачи - изготовление и поставка промышленного теплообменника для завода каменной ваты.
Больше информации о возможностях завода - в разделе производство. Для расчета отправьте ТЗ, чертеж, фото или параметры установки через контакты.
Заказать теплообменник с U-образными трубами
Для расчета укажите назначение аппарата, параметры сред, температуру, расход, давление, требования к материалам и ограничения по габаритам. Инженеры оценят исходные данные, подберут конструкцию и подготовят предложение по изготовлению.
FAQ - Часто задаваемые вопросы
Какие данные нужны для расчета теплообменника с U-образными трубами?
Нужны назначение аппарата, типы сред, температуры на входе и выходе, расход, давление, состав среды, допустимые потери давления, габариты места установки и требования к материалам. Если точных данных нет, можно отправить чертеж, фото или описание действующего оборудования.
Как U-образные трубы компенсируют температурное расширение?
При нагреве трубы удлиняются. U-образный изгиб позволяет трубному пучку воспринимать это удлинение с меньшими термическими напряжениями, чем в жестко закрепленных прямотрубных схемах. Поэтому такая конструкция полезна при высоких температурах и циклических режимах.
Чем U-образный теплообменник отличается от прямотрубного?
Главное отличие - форма трубного пучка и компенсация температурных расширений. U-образная конструкция обычно использует одну трубную решетку и подходит для задач с высокими перепадами температур. Выбор схемы зависит от сред, давления, температуры, требований к чистке и условий установки.
Можно ли изготовить теплообменник с U-образными трубами на замену старому аппарату?
Да. Возможна проработка по чертежу, паспорту оборудования, фото, образцу, фактическим размерам или параметрам действующей установки. После изучения исходных данных подбираются конструкция, материалы и исполнение.
Можно ли использовать U-образный теплообменник для дымовых или отходящих газов?
Да, такая схема может применяться в системах рекуперации и утилизации тепла отходящих газов. Для подбора нужны температура, расход и состав газов, запыленность, влажность, коррозионные риски и требования к чистке.
Сопутствующие товары
Рекуператоры и теплообменники
Теплообменник газ-газ
Теплообменник газ-воздух

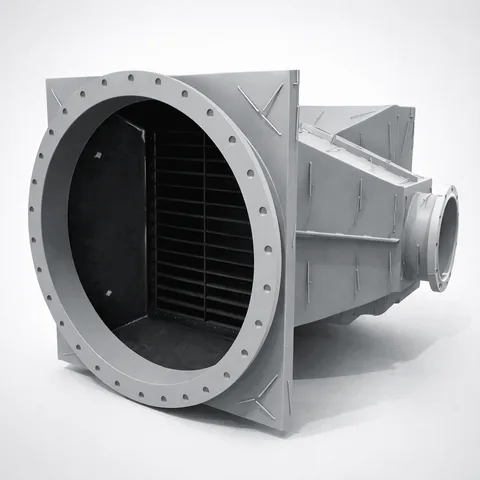

Рекуператор дымовых газов
