Описание

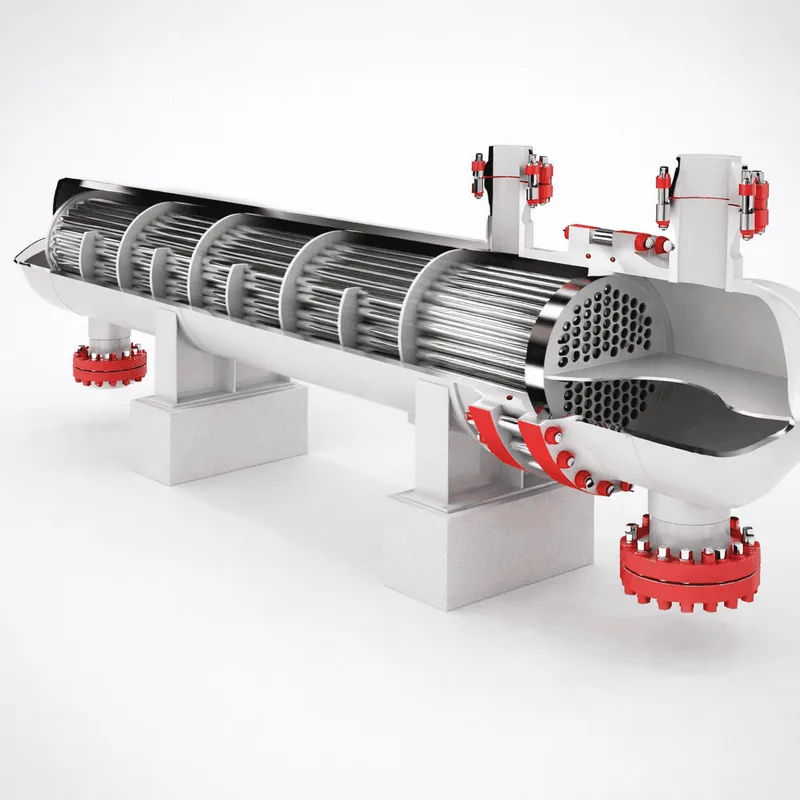

Кожухотрубный
теплообменник — наиболее распространённый тип теплообменного
оборудования в промышленности. Конструкция состоит из цилиндрического корпуса
(кожуха) с размещённым внутри трубным пучком. Одна среда движется внутри
труб, другая — в межтрубном пространстве.
Простота конструкции, надёжность и широкий диапазон рабочих
параметров делают кожухотрубные теплообменники универсальным решением для
большинства отраслей.
Конструктивные
варианты
С неподвижными трубными решётками — наиболее простое
исполнение
С U-образными трубами (петлевые) — компенсация
температурных расширений
С плавающей головкой — для больших перепадов
температур
Одноходовые и многоходовые — для увеличения скоростей и
КПД теплообмена
Технические параметры
Давление в трубном пространстве: до 16 МПа
Давление в межтрубном пространстве: до 6,3
МПа
Температура: от −60°C до +850°C
Диаметр корпуса: 159–2600 мм
Длина труб: 1000–9000 мм
Материалы: ст.20, 09Г2С, 08Х18Н10Т, титан, медь и
другие
Применение
Нефтехимия и нефтепереработка — конденсаторы,
холодильники, рибойлеры
Металлургия — охладители газов, маслоохладители, воздухоохладители
Энергетика — маслоохладители турбин, подогреватели
питательной воды
Химическая промышленность — реакторные охладители и
нагреватели
Горнодобывающая промышленность и
ГОК
Нормативная база
Изготовление по ГОСТ 15120, ГОСТ 9929, ГОСТ Р 51232, ТУ заказчика.
Соответствие требованиям ТР ТС 010/2011 и ТР ТС 032/2013. Контроль качества —
ОТК, гидроиспытания, НК по требованию.
Заказать кожухотрубный теплообменник
Направьте запрос через кнопку «Получить расчет». Укажите рабочие
среды, давления, температуры и производительность — выполним расчёт по ГОСТ
или ТУ заказчика.
FAQ — Часто задаваемые
вопросы
Чем кожухотрубный теплообменник отличается от
пластинчатого?
Кожухотрубный работает при более высоких давлениях и температурах, лучше
переносит загрязнённые и агрессивные среды. Пластинчатый компактнее при
близких температурах двух сред.
По каким стандартам
изготавливаете?
По ГОСТ 15120, ГОСТ 9929, ТУ заказчика. По запросу — ASME и другие
международные стандарты.
Изготавливаете ли теплообменники под
давление?
Да, до 16 МПа в трубном пространстве. Все аппараты под давлением
сертифицированы по ТР ТС 032/2013.
Можно ли заказать кожухотрубный теплообменник по
образцу?
Да. Выполняем обмер изношенного аппарата, разрабатываем КД и изготавливаем
точный аналог.
