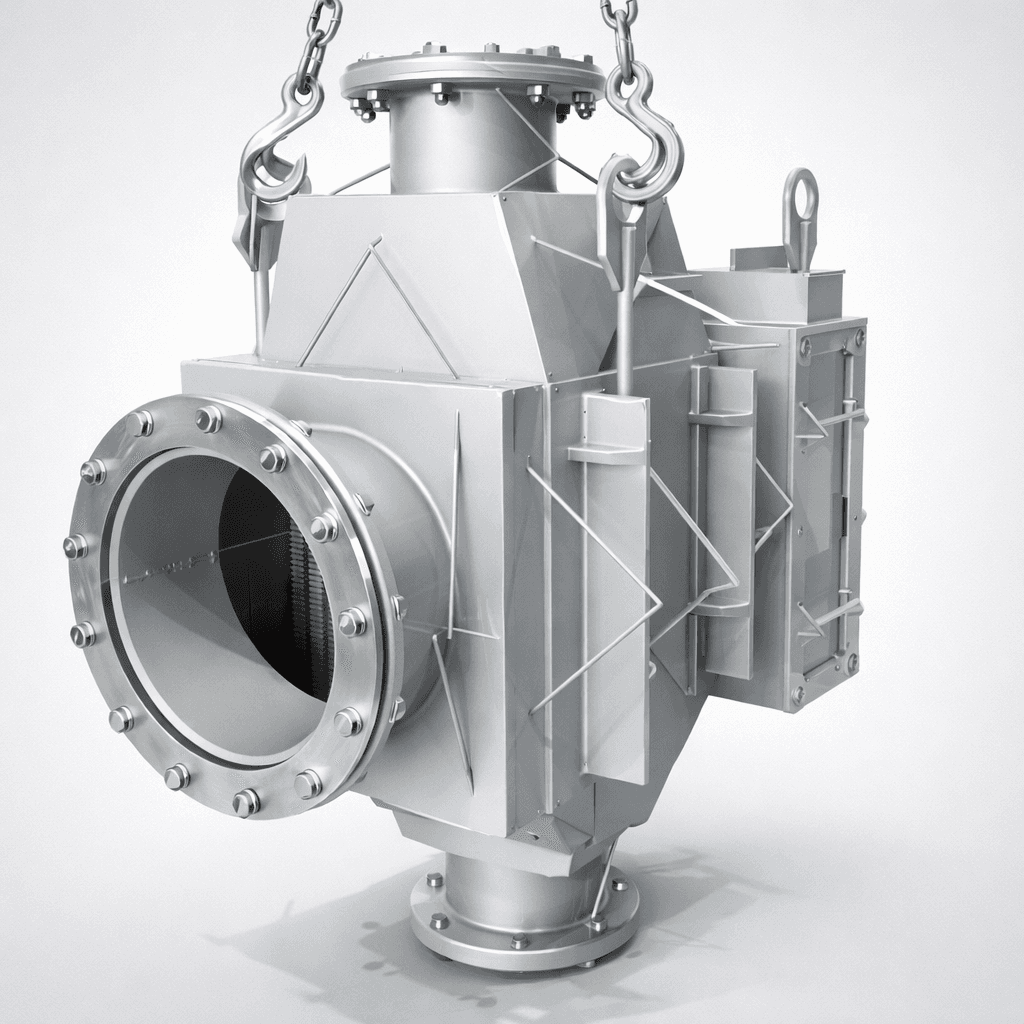

Рекуператор подогрева дутья

Рекуператор подогрева дутья — теплообменный аппарат, предназначенный для предварительного нагрева воздуха (дутья) за счёт тепла уходящих дымовых газов. Применяется в металлургическом производстве: доменных печах, вагранках, нагревательных и термических печах. Утилизация тепла отходящих газов позволяет сократить расход топлива на 20–35% и снизить температуру выброса в атмосферу, что соответствует современным требованиям экологического законодательства. Принцип работы Горячие дымовые газы проходят через межтрубное пространство (или трубы) рекуператора и отдают тепло холодному воздуху. Подогретое дутьё подаётся в горелки или фурмы, обеспечивая более высокую температуру горения при меньшем расходе топлива. Конструктивные исполнения Трубчатые петлевые (U-образные трубы) — для высоких температур газов до 1200°C Кожухотрубные — надёжная конструкция для запылённых сред Оребрённые — повышенная теплообменная поверхность при компактных габаритах Модульные — возможность поэтапного наращивания мощности Технические характеристики Температура дымовых газов на входе: до 1200°C Температура подогрева воздуха: 200–600°C Материалы труб: жаропрочные стали 12Х18Н10Т, 20Х23Н18, ХН45Ю и др. Давление воздуха: до 0,6 МПа КПД утилизации тепла: 60–85% Применение Доменные печи и вагранки — металлургия и литейное производство Нагревательные и термические печи — машиностроение, прокатные станы Цементные вращающиеся печи — цементная промышленность Котельные — энергетика и ЖКХ Горнодобывающие предприятия и ГОК Экономический эффект Срок окупаемости рекуператора подогрева дутья — как правило 1–3 года в зависимости от объёма производства и стоимости топлива. Экономия природного газа составляет 20–35% от текущего потребления. АО «Металлург» выполняет технико-экономическое обоснование под конкретное предприятие. Заказать рекуператор подогрева дутья Направьте запрос через кнопку «Получить расчет». Укажите тип агрегата, температуру и расход дымовых газов — выполним тепловой расчёт и подберём оптимальную конструкцию. FAQ — Часто задаваемые вопросы Для каких печей подходит рекуператор подогрева дутья? Для доменных печей, вагранок, нагревательных, термических и цементных печей. Под каждый тип разрабатывается индивидуальный проект. Какая экономия топлива достигается? В зависимости от температуры газов и конструкции — 20–35% по природному газу. Из каких материалов изготавливаются трубы? Из жаропрочных сталей 12Х18Н10Т, 20Х23Н18, ХН45Ю — в зависимости от температуры и агрессивности газов. Каков срок изготовления? От 30 до 90 рабочих дней в зависимости от сложности и объёма. Сопутствующие товары Цепь пластинчатого питателя с лотками В1200 Полотно тяговой цепи клинкерного транспортёра Ковш пластинчатый

Описание

Рекуператор

подогрева дутья — теплообменный аппарат, предназначенный для

предварительного нагрева воздуха (дутья) за счёт тепла уходящих дымовых

газов. Применяется в металлургическом производстве: доменных печах, вагранках,

нагревательных и термических печах.

Утилизация тепла отходящих газов позволяет сократить расход

топлива на 20–35% и снизить температуру выброса в атмосферу, что

соответствует современным требованиям экологического законодательства.

Принцип работы

Горячие дымовые газы проходят через межтрубное пространство (или

трубы) рекуператора и отдают тепло холодному воздуху. Подогретое дутьё подаётся

в горелки или фурмы, обеспечивая более высокую температуру горения при

меньшем расходе топлива.

Конструктивные

исполнения

Трубчатые петлевые (U-образные трубы) — для высоких

температур газов до 1200°C

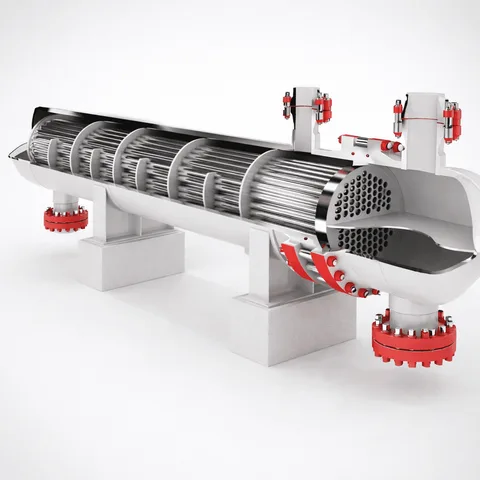

Кожухотрубные — надёжная конструкция для запылённых

сред

Оребрённые — повышенная теплообменная поверхность при

компактных габаритах

Модульные — возможность поэтапного наращивания

мощности

Технические характеристики

Температура дымовых газов на входе: до

1200°C

Температура подогрева воздуха:

200–600°C

Материалы труб: жаропрочные стали 12Х18Н10Т, 20Х23Н18,

ХН45Ю и др.

Давление воздуха: до 0,6 МПа

КПД утилизации тепла: 60–85%

Применение

Доменные печи и вагранки — металлургия и литейное

производство

Нагревательные и термические печи — машиностроение,

прокатные станы

Цементные вращающиеся печи — цементная

промышленность

Котельные — энергетика и ЖКХ

Горнодобывающие предприятия и

ГОК

Экономический эффект

Срок окупаемости рекуператора подогрева дутья — как правило 1–3

года в зависимости от объёма производства и стоимости топлива. Экономия

природного газа составляет 20–35% от текущего потребления. АО «Металлург»

выполняет технико-экономическое обоснование под конкретное предприятие.

Заказать рекуператор подогрева

дутья

Направьте запрос через кнопку «Получить расчет». Укажите тип

агрегата, температуру и расход дымовых газов — выполним тепловой расчёт и

подберём оптимальную конструкцию.

FAQ — Часто задаваемые

вопросы

Для каких печей подходит рекуператор подогрева

дутья?

Для доменных печей, вагранок, нагревательных, термических и цементных

печей. Под каждый тип разрабатывается индивидуальный проект.

Какая экономия топлива достигается?

В зависимости от температуры газов и конструкции — 20–35% по природному

газу.

Из каких материалов изготавливаются

трубы?

Из жаропрочных сталей 12Х18Н10Т, 20Х23Н18, ХН45Ю — в зависимости от

температуры и агрессивности газов.

Каков срок изготовления?

От 30 до 90 рабочих дней в зависимости от сложности и объёма.
