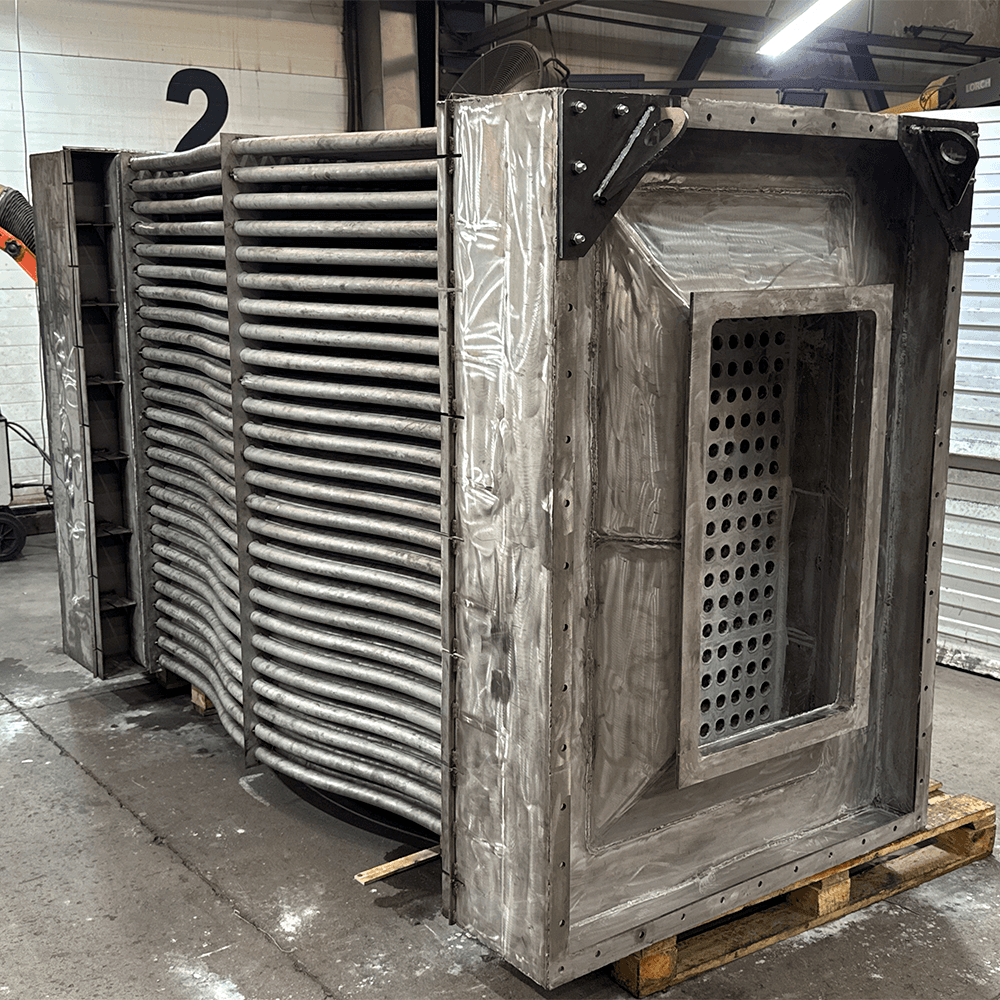

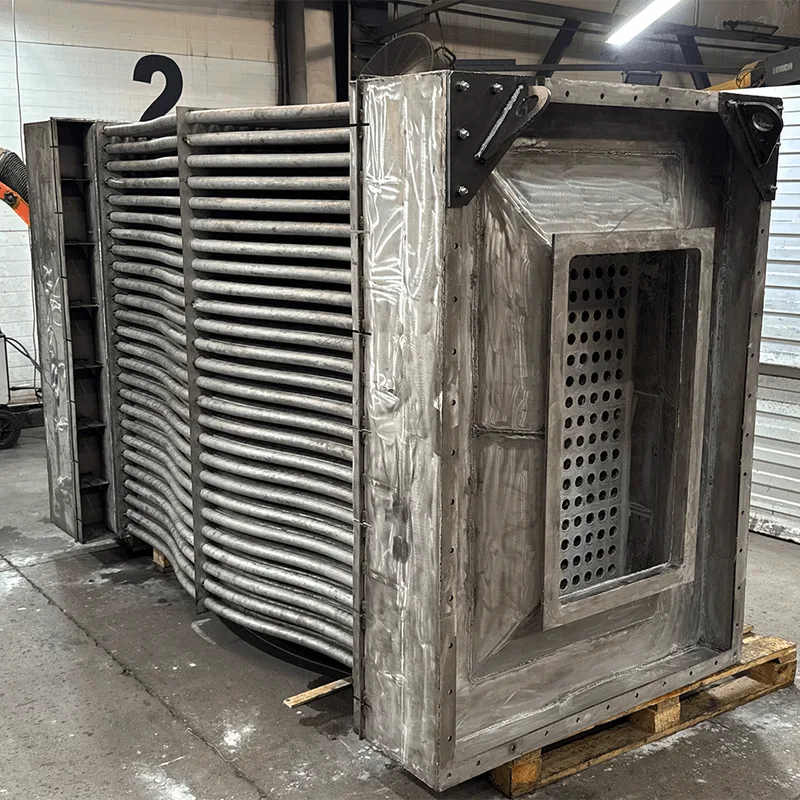

Теплообменник W40.1

Теплообменник W40.1 — промышленный рекуперативный теплообменник, предназначенный для одновременного решения двух задач: подогрева дутьевого воздуха горения за счёт тепла уходящих дымовых газов и утилизации тепла отходящих газов промышленных печей и котлов. Применяется на предприятиях металлургии, цементной промышленности, горнодобывающей отрасли и энергетики там, где требуется одновременно снизить температуру дымовых газов и повысить температуру подаваемого в горелки воздуха. Срок окупаемости — 1–3 года в зависимости от объёма производства и стоимости топлива. Принцип работы Горячие дымовые газы проходят через теплообменную поверхность W40.1 и передают тепло холодному дутьевому воздуху. Подогретый воздух подаётся в горелки или фурмы, обеспечивая более высокую температуру горения при меньшем расходе топлива. Одновременно снижается температура дымовых газов перед системой газоочистки или выбросом в атмосферу. Конструкция и особенности Трубчатая конструкция с U-образными трубами — свободная компенсация температурных расширений без дополнительных компенсаторов Жаропрочные материалы труб: 12Х18Н10Т, 20Х23Н18 — для работы при температурах газов до 1200°C Модульное исполнение — возможность поэтапного наращивания тепловой мощности Встроенные люки для ревизии и очистки теплообменной поверхности Оптимизированный шаг труб — снижение гидравлического сопротивления и риска заноса пылью Технические параметры Температура дымовых газов на входе: до 1200°C Температура дутьевого воздуха на выходе: 200–600°C (задаётся по ТЗ) КПД утилизации тепла: 60–85% Давление воздуха: до 0,6 МПа Материалы труб: 12Х18Н10Т, 20Х23Н18, ХН45Ю и другие жаропрочные стали Изготовление: по техническому заданию заказчика Применение Доменные печи и вагранки — подогрев дутья, металлургия и литейное производство Нагревательные и термические печи — машиностроение, прокатные станы Цементные вращающиеся печи — цементная промышленность Котлы и котельные установки — энергетика и ЖКХ Горнодобывающие предприятия и ГОК — утилизация тепла отходящих газов Экономический эффект Подогрев дутьевого воздуха на каждые 100°C даёт экономию природного газа около 5–7%. При нагреве воздуха до 400–600°C общая экономия топлива составляет 25–35%. АО «Металлург» выполняет технико-экономическое обоснование под параметры конкретного предприятия. Заказать теплообменник W40.1 Направьте запрос через кнопку «Получить расчет». Укажите тип агрегата, температуру и расход дымовых газов, требуемую температуру подогрева воздуха — выполним тепловой расчёт и подберём оптимальные параметры. FAQ — Часто задаваемые вопросы Чем теплообменник W40.1 отличается от стандартного рекуператора? W40.1 совмещает функции рекуператора подогрева дутья и утилизатора тепла дымовых газов — одновременно нагревает воздух горения и снижает температуру отходящих газов. Это позволяет решить обе задачи одним аппаратом. Для каких агрегатов подходит W40.1? Для доменных печей, вагранок, нагревательных, термических и цементных печей, котлов и котельных установок. Какая экономия топлива достигается? В зависимости от температуры газов и требуемого подогрева воздуха — 20–35% по природному газу. Выполняем ТЭО под ваше предприятие. Из каких материалов изготавливается теплообменник W40.1? Трубы — из жаропрочных сталей 12Х18Н10Т, 20Х23Н18, ХН45Ю в зависимости от температуры и состава газов. Корпус — из конструкционной или нержавеющей стали. Каков срок изготовления? От 30 до 90 рабочих дней в зависимости от сложности и объёма заказа. Сопутствующие товары Рекуператор подогрева дутья Рекуператор дымовых газов Цепь пластинчатого питателя с лотками В1200

Описание

Теплообменник

W40.1 — промышленный рекуперативный теплообменник,

предназначенный для одновременного решения двух задач: подогрева дутьевого

воздуха горения за счёт тепла уходящих дымовых газов и утилизации тепла отходящих

газов промышленных печей и котлов.

Применяется на предприятиях металлургии, цементной промышленности,

горнодобывающей отрасли и энергетики там, где требуется одновременно снизить

температуру дымовых газов и повысить температуру подаваемого в горелки

воздуха. Срок окупаемости — 1–3 года в зависимости от объёма производства и

стоимости топлива.

Принцип работы

Горячие дымовые газы проходят через теплообменную поверхность

W40.1 и передают тепло холодному дутьевому воздуху. Подогретый воздух

подаётся в горелки или фурмы, обеспечивая более высокую температуру горения

при меньшем расходе топлива. Одновременно снижается температура дымовых газов

перед системой газоочистки или выбросом в атмосферу.

Конструкция и

особенности

Трубчатая конструкция с U-образными трубами — свободная

компенсация температурных расширений без дополнительных

компенсаторов

Жаропрочные материалы труб: 12Х18Н10Т, 20Х23Н18 — для

работы при температурах газов до 1200°C

Модульное исполнение — возможность поэтапного

наращивания тепловой мощности

Встроенные люки для ревизии и очистки теплообменной

поверхности

Оптимизированный шаг труб — снижение гидравлического

сопротивления и риска заноса пылью

Технические параметры

Температура дымовых газов на входе: до

1200°C

Температура дутьевого воздуха на выходе: 200–600°C

(задаётся по ТЗ)

КПД утилизации тепла: 60–85%

Давление воздуха: до 0,6 МПа

Материалы труб: 12Х18Н10Т, 20Х23Н18, ХН45Ю и другие

жаропрочные стали

Изготовление: по техническому заданию

заказчика

Применение

Доменные печи и вагранки — подогрев дутья, металлургия и

литейное производство

Нагревательные и термические печи — машиностроение,

прокатные станы

Цементные вращающиеся печи — цементная

промышленность

Котлы и котельные установки — энергетика и

ЖКХ

Горнодобывающие предприятия и ГОК — утилизация тепла

отходящих газов

Экономический эффект

Подогрев дутьевого воздуха на каждые 100°C даёт экономию

природного газа около 5–7%. При нагреве воздуха до 400–600°C общая экономия

топлива составляет 25–35%. АО «Металлург» выполняет технико-экономическое

обоснование под параметры конкретного предприятия.

Заказать теплообменник W40.1

Направьте запрос через кнопку «Получить расчет». Укажите тип

агрегата, температуру и расход дымовых газов, требуемую температуру подогрева

воздуха — выполним тепловой расчёт и подберём оптимальные

параметры.

FAQ — Часто задаваемые

вопросы

Чем теплообменник W40.1 отличается от стандартного

рекуператора?

W40.1 совмещает функции рекуператора подогрева дутья и утилизатора тепла

дымовых газов — одновременно нагревает воздух горения и снижает температуру

отходящих газов. Это позволяет решить обе задачи одним

аппаратом.

Для каких агрегатов подходит

W40.1?

Для доменных печей, вагранок, нагревательных, термических и цементных

печей, котлов и котельных установок.

Какая экономия топлива

достигается?

В зависимости от температуры газов и требуемого подогрева воздуха — 20–35%

по природному газу. Выполняем ТЭО под ваше предприятие.

Из каких материалов изготавливается теплообменник

W40.1?

Трубы — из жаропрочных сталей 12Х18Н10Т, 20Х23Н18, ХН45Ю в зависимости от

температуры и состава газов. Корпус — из конструкционной или нержавеющей

стали.

Каков срок изготовления?

От 30 до 90 рабочих дней в зависимости от сложности и объёма

заказа.
