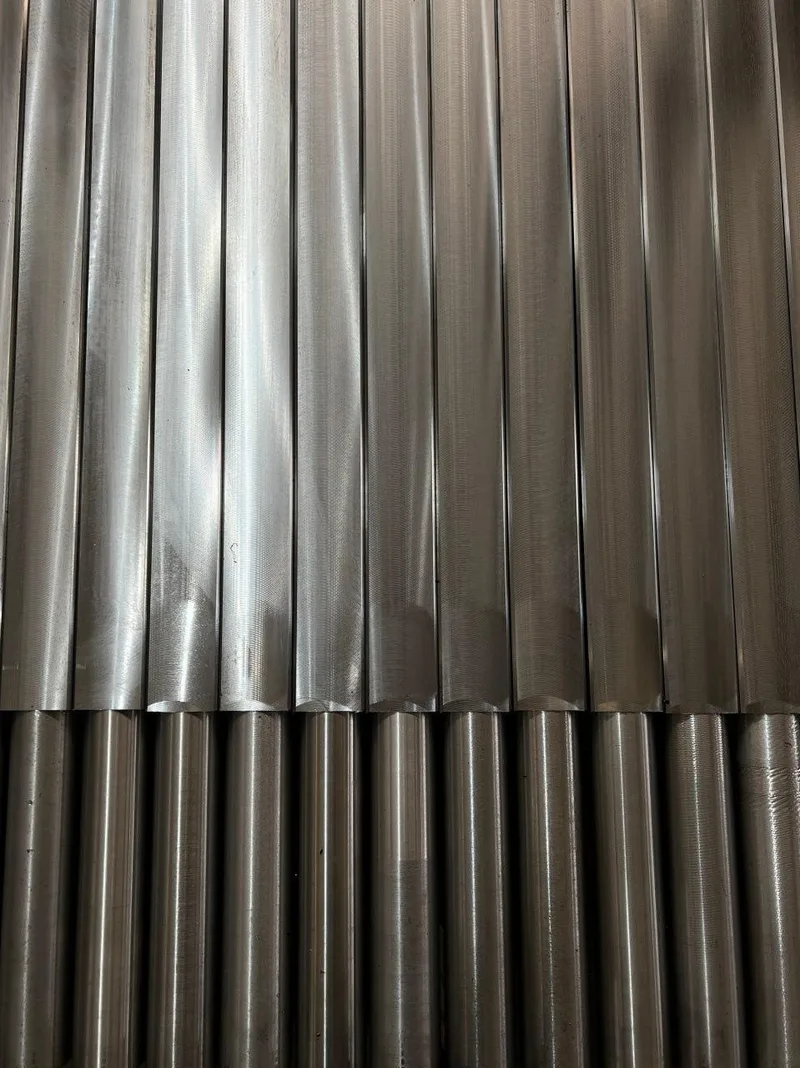

Вал
Вал - общее наименование детали вращающегося узла, поэтому ее исполнение нельзя определить без чертежа и сборочного контекста. Расчет ведут по конкретным ступеням и сопряжениям. Другие позиции для сопоставления с изделием «Вал» собраны в разделе венцов и звездочек.
Когда нужна проверка позиции
Для вала критична взаимная привязка поверхностей. Даже верно измеренный диаметр отдельной ступени не заменяет схему баз, расстояния между посадками и положение пазов или резьб.
Что уточняем по изделию
Сопоставляем все ступени по одной системе баз, проверяем посадочные места, галтели, канавки, пазы и резьбовые участки, если они предусмотрены КД. Также фиксируем детали, установленные на валу, и опорные точки узла.
Что нужно для расчета
- рабочий чертеж вала с допусками по КД;
- сборочный вид и перечень сопряженных деталей;
- фото торцов, посадок, пазов и маркировки;
- контрольные размеры, количество и требования к проверке;
Связанные изделия и материалы
- Дисковую деталь с центральной посадкой представляет Диск портального кратцер-крана.
- Ответную корпусную геометрию можно описать через Корпус вкладыша.

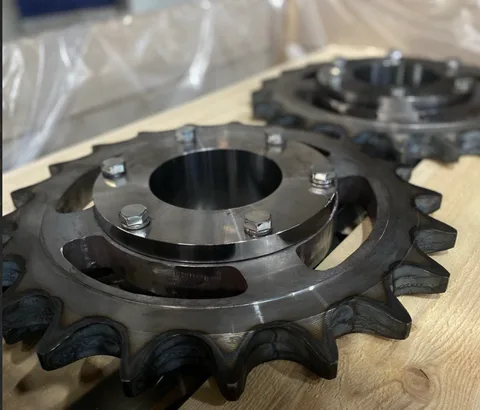

- Один из вариантов детали, устанавливаемой на вал, показывает Сектор звездочки натяжной.
- новость о комплекте деталей натяжного узла - показывает связь вала со звездочкой и ступицей в одной поставке.
- Производственные возможности - операции для технологической оценки позиции «Вал».
- Изготовление по чертежам - порядок передачи КД, образца и контрольных размеров для позиции «Вал».
FAQ
Можно ли восстановить геометрию по снятому валу?
Образец подходит для обмеров, но изношенные посадки нужно сопоставить с ответными деталями и документацией узла.
Почему нужен сборочный чертеж?
Он связывает ступени вала с подшипниковыми, зубчатыми и крепежными деталями и показывает рабочие базы.
Запрос на расчет по позиции «Вал»: передайте чертеж, фото, образец или ТЗ, маркировку и количество через контакты АО «Металлург».
