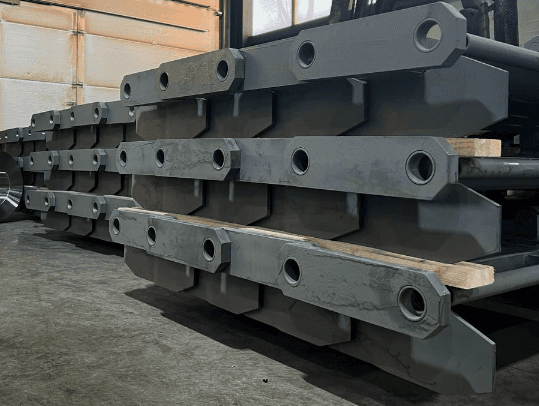

Цепь для пластинчатого питателя: что нужно для расчета
Цепь для пластинчатого питателя нужно подбирать не только по шагу и общей длине. Для расчета важны конструкция звена, тип лотков или пластин, звездочки, ролики, нагрузка, абразивность материала и режим работы линии.
АО «Металлург» изготавливает промышленные цепи, участки цепей и связанные узлы для конвейеров и питателей по чертежу, образцу или параметрам действующего оборудования. Если цепь работает в составе питателя, ее лучше рассматривать вместе с лотками, роликами, звездочками и условиями эксплуатации.
Когда цепь питателя считают отдельно
Цепь пластинчатого питателя работает в тяжелых условиях: на нее передается тяговое усилие, вес материала, ударная нагрузка при загрузке и влияние абразивной среды. Поэтому простая замена "по похожему размеру" может привести к быстрому износу пальцев, втулок, роликов или посадочных мест.
- При плановой остановке. Можно заранее рассчитать комплект цепей, роликов, пластин, пальцев и крепежа.
- При аварийном износе. Важно понять, износилась только цепь или вместе с ней звездочки, направляющие и ролики.
- При замене импортного узла. Нужны чертеж, образец или точные размеры, чтобы корректно изготовить аналог.
- При модернизации питателя. Проверяют шаг, ширину, материал, крепления и совместимость с существующими звездочками.
Какие данные нужны для расчета цепи
Для предварительной оценки можно начать с фото узла, размеров звена и общей длины. Для точного расчета лучше передать чертеж, данные по питателю, условия работы и информацию по смежным деталям.
| Данные | Зачем нужны | Что можно отправить |
|---|---|---|
| Чертеж цепи или участка | Чтобы определить конструкцию звена, отверстия, пальцы, втулки, крепления и допуски | PDF, DWG, DXF, STEP, фото чертежа |
| Шаг цепи | Чтобы совместить цепь со звездочками и проверить кинематику узла | Размер между осями соседних шарниров, паспорт, маркировка |
| Ширина и конструкция звена | Чтобы цепь прошла по направляющим и выдержала рабочую нагрузку | Эскиз звена, фото сбоку и сверху, размеры пластин |
| Лотки, пластины или навесное оборудование | Чтобы проверить крепления, массу, шаг установки и нагрузку на цепь | Чертеж лотка, схема крепления, количество точек крепежа |
| Звездочки | Чтобы цепь корректно входила в зацепление и не работала с ударом | Число зубьев, фото, диаметр, посадка, состояние зубьев |
| Условия эксплуатации | Чтобы подобрать материал, термообработку и конструктивные усиления | Материал на линии, температура, влажность, пыль, абразивность, режим работы |
| Количество и срок | Чтобы оценить партию, технологию, срок изготовления и логистику | Длина в метрах, количество участков, дата остановки или аварийность |
Что проверить перед заменой цепи
Если поставить новую цепь на изношенные звездочки или ролики, ресурс комплекта может снизиться. Перед заказом полезно оценить не только саму цепь, но и весь ходовой узел питателя.
- нет ли вытяжки цепи и перекоса звеньев;
- не разбиты ли отверстия, пальцы и втулки;
- не изменился ли профиль зубьев звездочек;
- нет ли бокового износа от перекоса направляющих;
- в каком состоянии ролики, крепления, лотки и пластины;
- не изменились ли условия работы после модернизации линии.
Какие изделия связаны с цепью питателя
Основной раздел для подбора - промышленные цепи. В каталоге также есть связанные позиции: цепь пластинчатого питателя с лотками В1200, цепь питателя и цепь КВО.
Если цепь входит в состав питателя, полезно смотреть не только цепь, но и раздел пластинчатых питателей: пластинчатый питатель, ячейка питателя с роликами и звено пластинчатого питателя. Для смежных узлов также могут понадобиться венцы и звездочки и ролики.
Какой формат заявки удобнее для расчета
Самый быстрый вариант - отправить чертеж цепи или участка цепи, фото действующего узла, размеры звена, шаг, длину, количество и условия эксплуатации. Если чертежа нет, можно начать с фото, маркировки оборудования и размеров старой детали. Специалисты уточнят, каких данных не хватает.
Для проверки производственных возможностей можно посмотреть страницу производства. Чтобы запросить расчет цепи, участка цепи или комплекта деталей для питателя, отправьте данные через страницу контактов.
FAQ
Можно ли изготовить цепь питателя без чертежа?
Да, если есть образец, фото, размеры звена, шаг цепи, данные по креплениям и условиям работы. Но для точного изготовления все равно потребуется согласовать размеры, материал, отверстия, пальцы, втулки и посадочные места.
Что важнее для расчета: шаг или длина цепи?
Нужны оба параметра. Шаг определяет совместимость со звездочками, а длина влияет на количество звеньев и комплектность поставки. Также важны ширина звена, конструкция креплений, нагрузка и условия эксплуатации.
Когда цепь лучше менять комплектом?
Комплектная замена нужна, если вместе с цепью изношены звездочки, ролики, направляющие, лотки или крепеж. В этом случае новая цепь на старых изношенных деталях может работать с ударом и быстрее выйти из строя.
Можно ли заказать только участок цепи?
Да, если понятно, как участок стыкуется с действующей цепью и какие размеры должны совпасть. Для расчета нужны шаг, количество звеньев, конструкция соединения, материал и условия работы.
Какие данные нужны для срочной заявки?
Минимально нужны фото, шаг цепи, размеры звена, длина или количество звеньев, тип креплений, условия работы, количество и желаемый срок. Чем точнее исходные данные, тем быстрее можно подготовить расчет.
