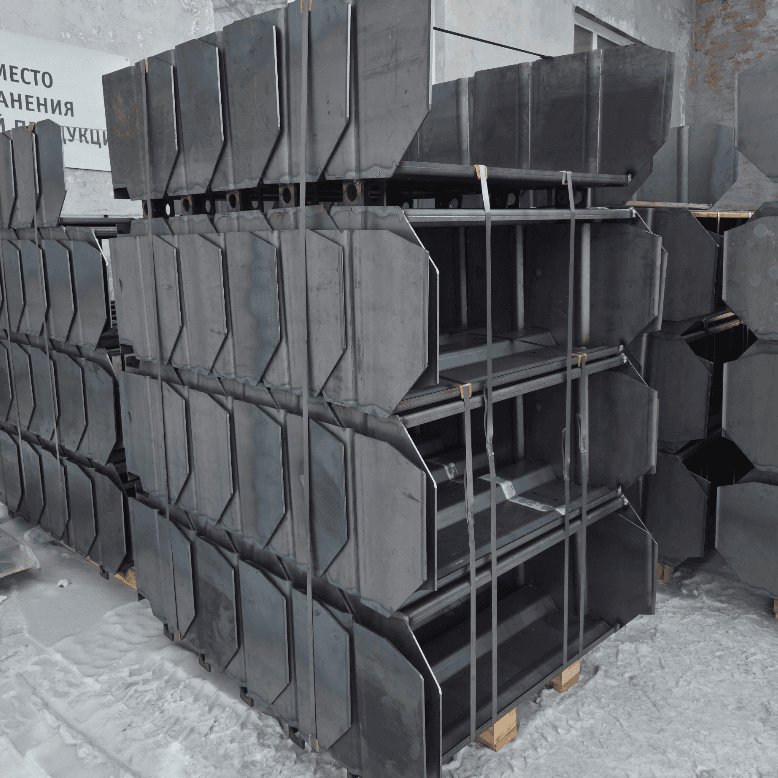

Снабженец звонит и говорит: «Нам нужны ковши для элеватора». Следующий вопрос производителя: «Что поднимаете? Насыпная плотность? Температура материала? Производительность?» Потому что «ковш для элеватора» — это десятки конфигураций с принципиально разной геометрией, материалом и конструкцией крепления. Неправильный ковш — это не просто лишние деньги. Это либо потери производительности из-за плохого наполнения и разгрузки, либо ускоренный износ и обрывы. В этом руководстве разберём классификацию ковшей, ключевые параметры подбора и что выбирать под конкретные отрасли. Как работает ковшовый элеваторКовшовый элеватор — вертикальный конвейер для подъёма сыпучих материалов. Ковши крепятся к тяговому органу (цепи или ленте) с равным шагом. При движении вверх ковши зачерпывают материал из нижнего башмака элеватора. В верхней части, огибая приводной барабан или звёздочку, ковши опрокидываются и выбрасывают материал в разгрузочный патрубок. Качество работы элеватора напрямую зависит от ковша: насколько эффективно он зачерпывает материал, насколько полно удерживает его при подъёме и насколько чисто разгружается в верхней точке. Всё это определяется геометрией ковша — формой, глубиной, углом передней стенки. Классификация ковшей: основные типы
Параметр 1. Геометрия ковша: глубина, ширина, угол передней стенкиГлубокий ковш (тип Г) — высокая передняя стенка, большой объём. Хорошо удерживает материал при подъёме. Оптимален для сухих сыпучих материалов с хорошей текучестью: цемент, зерно, сырьевая мука, удобрения. Плохо работает с влажными и слеживающимися материалами — они не высыпаются при разгрузке. Мелкий ковш (тип М) — низкий профиль, широкий открытый проём. Хорошо зачерпывает плохосыпучие материалы, легко разгружается даже при налипании. Подходит для влажных материалов, крупнокусковых, плохо текучих. Объём на единицу меньше чем у глубокого — нужна большая скорость или шаг ковшей для той же производительности. Остроугольный ковш (тип О) — заострённая передняя кромка врезается в плотный слой материала при зачерпывании. Необходим для твёрдых кусковых материалов: руда, известняк, клинкер, щебень. Заострённая кромка изнашивается — при заказе уточняйте термообработку передней стенки. Параметр 2. Материал корпуса ковшаКонструкционная сталь (Ст3, 09Г2С) — стандарт для большинства применений. Зерно, цемент, удобрения, сырьевая мука. Доступна, хорошо сваривается, достаточная прочность при нормальных условиях. Износостойкая и термообработанная сталь (40Х, 45Х) — для абразивных материалов: известняк, руда, клинкер. Твёрдость поверхности выше — срок службы в 2–4 раза дольше чем у Ст3 в абразивных условиях. Жаростойкая сталь (20Х23Н18, 12Х18Н10Т) — для горячих материалов. Клинкер после холодильника — до 120 °C, агломерат — до 300–400 °C, горячий кокс — до 500–600 °C. При таких температурах конструкционная сталь окисляется и теряет прочность. Полимерные ковши (полиэтилен, полиуретан) — лёгкие, не ржавеют, не повреждают мягкие материалы. Для пищевой промышленности, химии, зерна. Не работают при высоких температурах и с абразивными материалами. Параметр 3. Ёмкость и шаг ковшейЁмкость одного ковша и шаг между ковшами определяют производительность элеватора. Формула расчёта производительности: Q = (V × φ × γ × v × 3600) / t, где:
При известной требуемой производительности и скорости ленты — рассчитываем необходимую ёмкость ковша и шаг. Стандартные ёмкости ковшей: от 0,5 л до 50 л и более. Нестандартные — под заказ. Параметр 4. Способ крепления к тяговому органуКовши крепятся к тяговой цепи или ленте болтами через отверстия в задней стенке. Параметры крепления — расстояние между отверстиями, диаметр отверстий, толщина задней стенки — должны точно соответствовать параметрам цепи или ленты действующего элеватора. При заказе ковшей всегда указывайте схему крепления или присылайте образец старого ковша. Отраслевые примерыЦементный завод, подъём клинкера. Клинкер — горячий (до 120 °C), твёрдый, абразивный. Нужен: остроугольный ковш из износостойкой стали с усиленной передней кромкой. Шаг ковшей уменьшают для снижения ударной нагрузки при зачерпывании. Ёмкость подбирается под производительность печи. Горно-обогатительный комбинат, подъём концентрата. Концентрат — влажный, склонен к налипанию. Нужен: мелкий ковш с большим углом разгрузки и гладкой внутренней поверхностью. Материал — нержавейка или полиуретановая футеровка для предотвращения налипания. Производство огнеупоров, подъём магнезита. Магнезит — абразивный кусковой материал с температурой до 200–300 °C. Нужен: остроугольный ковш из жаростойкой стали. Примеры поставок элеваторных ковшей для промышленных предприятий — в разделе «Кейсы». Зерновые терминалы. Зерно — лёгкое, сыпучее, требует бережного обращения. Нужен: глубокий ковш из полиэтилена или нержавейки, мягкая передняя кромка. Недопустимо использование обычной стали — ржавчина загрязняет продукт. Признаки износа и когда менять ковши
О производителеАО «Металлург» производит элеваторные ковши всех типов под заказ — по чертежам, по образцу или по параметрам действующего элеватора. Стандартные и нестандартные размеры, любые марки стали под условия эксплуатации. 250 сотрудников, ISO 9001:2015, поставки по России и СНГ. Подробнее о производстве — на странице «Производство». Ассортимент ковшей — в каталоге ковшей и лотков. Нужны ковши для вашего элеватора?Подберём тип, геометрию и материал ковша под ваш материал и условия эксплуатации. Принимаем заказы по чертежу, по образцу изношенного ковша или по параметрам элеватора. От единичных ковшей до крупных партий. Ассортимент — в каталоге ковшей и лотков. Отправить запрос — рассчитаем стоимость и сроки в течение 24 часов. Частые вопросыЧем глубокий ковш отличается от мелкого?Глубокий ковш (тип Г) — высокие стенки, большой объём, вертикальная передняя стенка. Хорош для сухих сыпучих материалов с хорошей текучестью (цемент, зерно, мука). Мелкий ковш (тип М) — низкий профиль, широкий проём, легко разгружается. Подходит для влажных, слеживающихся и крупнокусковых материалов. Ошибка в выборе типа — плохое наполнение или неполная разгрузка, что снижает производительность элеватора. Какой ковш выбрать для горячего клинкера на цементном заводе?Остроугольный ковш из износостойкой стали 40Х с усиленной термообработанной передней кромкой. При температуре клинкера выше 200 °C — жаростойкая сталь. Конструкционная сталь Ст3 при таких условиях быстро изнашивается и деформируется. Можно ли заказать ковши для элеватора по образцу без чертежей?Да. АО «Металлург» принимает заказы по образцу изношенного ковша: измеряем все геометрические параметры (длина, ширина, высота, толщина стенок, расположение крепёжных отверстий) и изготавливаем точный аналог. Это стандартная практика для предприятий с устаревшим оборудованием без актуальной документации. Как рассчитать производительность элеватора при замене ковшей?Производительность Q = (V × φ × γ × v × 3600) / t, где V — ёмкость ковша (л), φ — коэффициент наполнения (0,6–0,9), γ — насыпная плотность материала (т/м³), v — скорость тягового органа (м/с), t — шаг ковшей (м). При замене ковшей на аналогичные — производительность не изменится. При переходе на другой тип или размер ковша — пересчитайте по формуле. |
