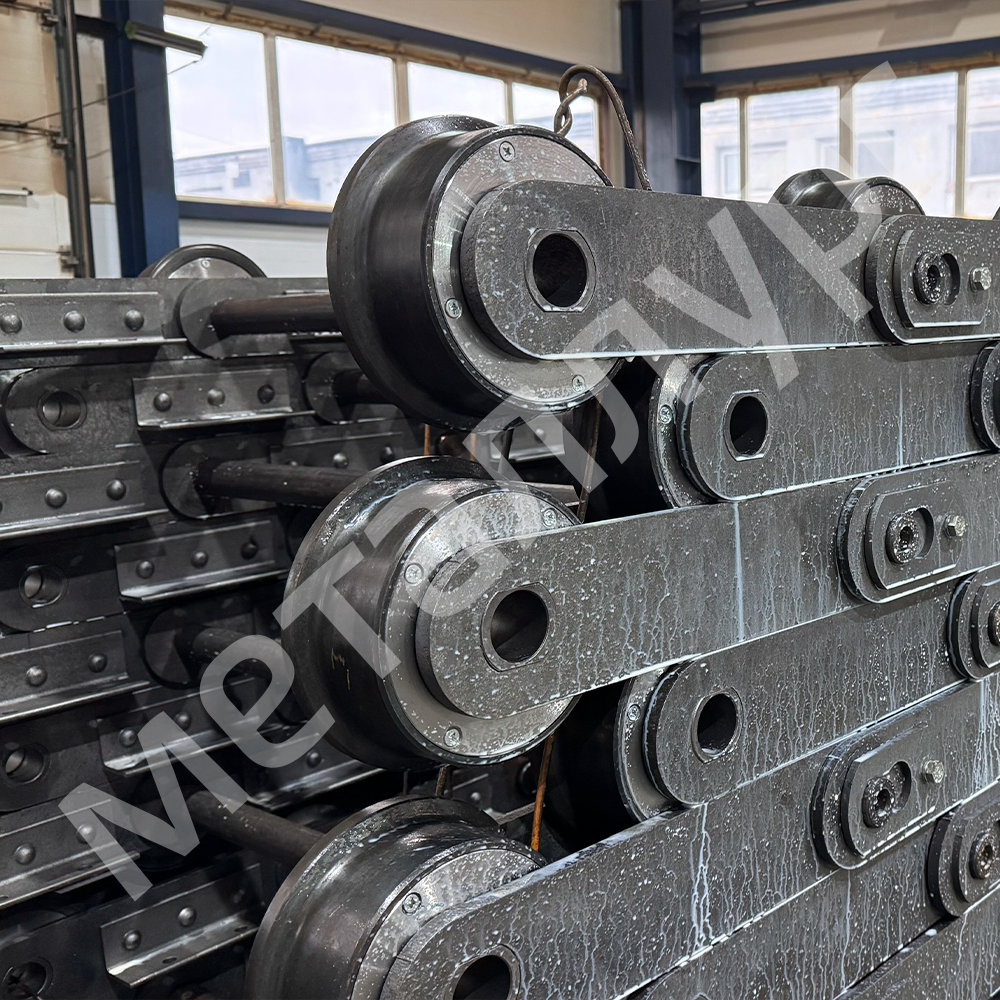

Цепь клинкерного транспортёра К-1825: изготовление в короткие сроки и модернизация катков
Клинкерный транспортер — один из самых горячих и нагруженных
участков в цементном производстве. Температура, абразив, ударные нагрузки и
постоянная пыль создают экстремальные условия, при которых ресурс цепей, катков
и подшипников сокращается гораздо быстрее нормы.
Именно поэтому при изготовлении комплектующих важно не только точно повторить
исходную конструкцию, но и учесть реальные условия работы.
АО «Металлург» изготовило цепь клинкерного транспортёра К-1825 для одного из цементных предприятий Сибири в сжатые сроки и параллельно усилило конструкцию катков — в первую очередь защиту подшипникового узла. Это позволило повысить надёжность транспортёра и снизить риск аварийных остановок.
Почему потребовалась модернизация конструкции
При анализе образца цепи и катков стало ясно: стандартная
конструкция подшипниковых узлов имеет слабые места.
Основные проблемы, выявленные эксплуатацией:
- в подшипники попадала пыль клинкера;
- уплотнения не справлялись с температурными перепадами;
- конструкция укрытия была сложной и состояла из нескольких элементов;
- высокая температура выжигала смазку, ускоряя разрушение подшипников;
- обслуживание узла занимало много времени.
Эти факторы приводили к ускоренному износу и регулярной замене катков.
Как АО «Металлург» решило задачу
Работа велась одновременно по двум направлениям:
- срочное изготовление цепи К-1825,
- улучшение конструкции катков клинкерного транспортёра.
1. Изготовление цепи клинкерного транспортёра К-1825
АО «Металлург» изготовило цепь К-1825 по предоставленному образцу с полным соблюдением геометрии, шагов и параметров звеньев.
Особенности производства:
- использование высокопрочной стали, устойчивой к абразивному воздействию;
- термообработка элементов для увеличения ресурса;
- контроль размеров и проверка сопрягаемых поверхностей;
- тестовая сборка цепи перед упаковкой;
- поставка в прочной деревянной обрешётке для защиты в пути.
Полный цикл изготовления был выполнен в сжатые сроки, что позволило заказчику избежать длительного простоя.
2. Упрощение и улучшение защитного укрытия подшипниковых узлов катков
Основная задача заключалась в том, чтобы повысить надёжность подшипников при работе в условиях высокой запылённости и температуры.
Что было сделано:
• Упрощена конструкция укрытия подшипников
Вместо многокомпонентной схемы было разработано цельное
укрытие.
Это дало сразу несколько преимуществ:
- меньше точек попадания пыли;
- выше механическая жёсткость узла;
- меньше деталей, которые могут деформироваться или отслаиваться;
- более удобное обслуживание катков.
• Усилена защита подшипников
Мы применили:
- многоуровневое уплотнение;
- улучшенные крышки;
- оптимизированную геометрию посадочных мест;
- дополнительные элементы защиты от клинкерной пыли;
- высокотемпературную смазку по рекомендациям эксплуатации.
Теперь подшипниковый узел дольше сохраняет ресурс, а срок службы катков увеличивается.
• Улучшена технологичность обслуживания
Благодаря упрощению конструкции:
- обслуживание стало быстрее и удобнее;
- снижены трудозатраты персонала;
- проще визуально контролировать состояние узла.
Что получил заказчик в итоге
Проект включал не только изготовление цепи, но и инженерное улучшение конструкции, что позволило заказчику получить:
- цепь клинкерного транспортёра К-1825 с повышенной надёжностью;
- катки с модернизированной защитой подшипников;
- снижение риска заклинивания и перегрева;
- более длительный ресурс эксплуатационных узлов;
- упрощённую конструкцию, удобную в обслуживании;
- сокращение времени простоя оборудования.
Почему такие задачи — наша специализация
АО «Металлург» — производитель комплектующих для тяжёлой
промышленности.
Мы регулярно работаем с оборудованием цементных, горнодобывающих,
металлургических и теплоизоляционных предприятий.
Наш подход:
- анализируем реальную эксплуатацию;
- выявляем слабые места конструкции;
- предлагаем улучшения, основанные на опыте клиентов;
- производим детали по чертежам или по образцу;
- сопровождаем изделие после поставки.
Каждая новая партия становится надёжнее предыдущей — потому что мы учитываем обратную связь механиков и инженеров, которые работают с оборудованием каждый день.
Заключение
Производство цепи клинкерного транспортёра К-1825 — задача,
требующая точности, знаний и высокой скорости выполнения.
АО «Металлург» не только изготовило цепь в короткие сроки, но и улучшило
конструкцию катков, решив ключевую проблему заказчика — износ подшипников.
Если вам нужны цепи, катки или узлы клинкерных и пластинчатых транспортёров, мы разработаем решение под ваши условия эксплуатации.
